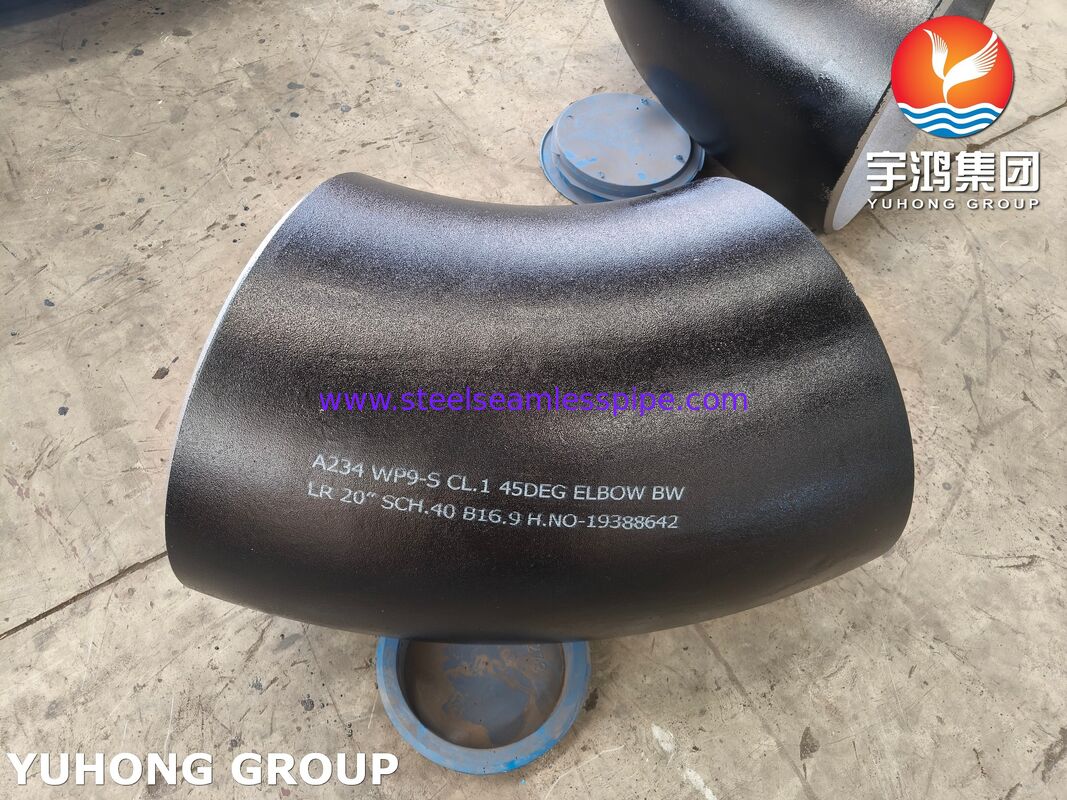

B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen

B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen

  • B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen
  • B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen
  • B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen
  • B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen
B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen
Produktdetails:
Herkunftsort: China
Markenname: YUHONG
Zertifizierung: API , ABS, DNV, GL , LR, NK.
Modellnummer: ASTM A234 WP9 CL1/CL3 Legierungsstahl 180° Ellenbogen
Zahlung und Versand AGB:
Min Bestellmenge: 1 PC
Verpackung Informationen: Sperrholzkiste oder Palette
Lieferzeit: 7 Tage
Zahlungsbedingungen: L/C, T/T
Kontakt
Alle Produkte
Nahtlose Rohre aus Edelstahl (350)
Edelstahl-nahtloses Rohr (347)
Duplexedelstahl-Rohr (137)
Duplexedelstahl-Rohr (39)
Nadelröhre (172)
Flossenröhrchen (749)
Wärmetauscher (41)
Wärmetauscherrohr (479)
Wärmetauscher-Rohrbund (55)
Wärmetauscher-Rohrboden (130)
Wärmetauscherleitblech (39)
Luftkühler (14)
Druckbehälter (4)
Edelstahl geschweißtes Rohr (62)
Edelstahl geschweißtes Rohr (134)
Nickel-Legierungs-Rohr (275)
Nickel-Legierungs-Rohr (110)
Kupferlegierungs-Rohr (258)
Legierter Stahl-Rohr (223)
Titanrohr (22)
helles getempertes Rohr (166)
Rauchrohr (163)
Stahlinstallation (881)
Stahlflansch (682)
Andere (412)
Teile für Verkleidungen (9)
Ausführliche Produkt-Beschreibung
Produktname: Alloy Stahl Buttweld Ellenbogen Spezifikation: ASTM A234, ASME SA234
Abmessungsstandard: ASME/ANSI B169 Material: WP9
Temperament: CL1, CL3 Od: 1/8" Notiz: bis 48" Notiz:
Wt: Zeitplan 10s - Zeitplan XXS Biegeradius: R=1D, 2D, 3D, 5D, 6D, 8D, 10D oder Benutzerdefiniert
Typ: 45 Grad-Ellbogen
Hervorheben:

ASTM A234 WP9-Elkot aus legiertem Stahl

,

B16.9 Schweißfittings 45 Grad

,

SA234 WP9 CL1 LR Bogen

ANSI B16.9 ASTM A234 WP9 CL1 Legierungstahl 45 GRAD. LR Bogen Stumpfschweißung Rohrformteile​







ASME/ANSI B16.9 ASTM A234 WP9 CL1 Legierungstahl 45° LR Stumpfschweißbogen ist eine kritische, hochintegre Rohrleitungskomponente, die die Kriechfestigkeit von 9Cr-1Mo-Stahl mit den Vorteilen eines Langbogenradius mit geringem Druckabfall kombiniert, alles in vollständig geglühtem Zustand für optimale Leistung in extremen Hochtemperaturanwendungen. Klasse 1 (CL1): Dies gibt den Wärmebehandlungszustand an. Für WP9 erfordert CL1, dass das Formteil im vollständig geglühten oder isothermen geglühten Zustand geliefert wird. Dies sorgt für eine stabile Mikrostruktur (ferritisch) mit optimaler Duktilität und Kriechbeständigkeit bei erhöhten Temperaturen. (Hinweis: CL3 existiert für abgeschreckte und angelassene Zustände, aber CL1 wird für anhaltenden Hochtemperatur-Kriechdienst bevorzugt).





Chemische Zusammensetzung von ASTM A234 WP9 Stumpfschweißformteile SA234 WP9 CL1 Legierungstahl 45 Grad LR Bogen

Sorte

Zusammensetzung, %
C
Mn
P
S
Si
Cr
Mo
WP1
0.28 max
0.30-0.90
0.045
0.045
0.10-0.50
…
0.44-0.65

WP12 CL1, WP12 CL2
0.05-0.20
0.30-0.80
0.045
0.045
0.60 max
0.80-1.25
0.44-0.65
WP11 CL1,
0.05-0.15
0.30-0.60
0.030
0.030
0.50-1.00
1.00-1.50
0.44-0.65
WP11 CL2, WP11 CL3
0.05-0.20
0.30-0.80
0.040
0.040
0.50-1.00
1.00-1.50
0.44-0.65
WP22 CL1, WP22 CL3
0.05-0.15
0.30-0.60
0.040
0.040
0.50 max
1.90-2.60
0.87-1.13
WP5 CL1, WP5 CL3
0.15 max
0.30-0.60
0.040
0.030
0.50 max
4.0-6.0
0.44-0.65
WP9 CL1, WP9 CL3
0.15 max
0.30-0.60
0.030
0.030
1.00 max
8.0-10.0
0.90-1.10
WP91
0.08-0.12
0.30-0.60
0.020
0.010
0.20-0.50
8.0-9.5
0.85-1.05
WP911
0.09-0.13
0.30-0.60
0.020
0.010
0.10-0.50
8.5-9.5
0.90-1.10





Mechanische Eigenschaften von ASTM A234 WP9 Stumpfschweißformteile SA234 WP9 CL1 Legierungstahl 45 Grad LR Bogen

Sorte
WPC, WP11 CL1, WP12 CL2
WP1
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
WP91
Typ1 und 2
WP92
WP911
Zugfestigkeit,
Bereich Ksi [MPa]
70-95 [485-655]
55-80 [380-550]

60-85

[415-585]
75-100 [520]
90 [620]
90-120 [620-840]
Streckgrenze, min, Ksi [MPa] (0,2% Verschiebung oder 0,5% Dehnung unter Last)
40 [275]
30 [205]
30 [205]
45 [310]
60 [415]
64 [450]





Spezifikation

Spezifikationen ASTM A234 / ASME SA234
Abmessungen ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Größe 1/8” NB BIS 48” NB. (Nahtlos & 100% Röntgen geschweißt, gefertigt)
Typ Nahtlos / Geschweißt / Gefertigt
Biegeradius R=1D, 2D, 3D, 5D, 6D, 8D, 10D oder kundenspezifisch
Dicke Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS




Bestell- und Kennzeichnungsinformationen

Bei der Beschaffung dieses Formteils muss die vollständige Beschreibung Folgendes enthalten:

  • Standard (ASME B16.9)

  • Material (ASTM A234 / SA234 WP9 CL1/CL3)

  • Typ (45° Bogen)

  • Radius (LR – Langbogen)

  • Nennrohrgröße (z. B. NPS 6)

  • Schedule / Wandstärke (z. B. Sch 80, Sch 160 oder XXS)





Anwendungen

Aufgrund der Fähigkeit der WP9-Legierung, längere Einwirkung hoher Temperaturen (bis ca. 600°C / 1100°F) zu widerstehen und Sulfidierungs- und Oxidationsatmosphären zu widerstehen, wird dieses Formteil hauptsächlich in folgenden Bereichen eingesetzt:

  • Öl- und Gasraffinerien: Hydrocracking-, katalytische Reformierungs- und Entschwefelungsanlagen (Hochdruck-Wasserstoffdienst).

  • Thermische und Kernkraftwerke: Überhitzer- und Wiedererhitzerrohrleitungssysteme.

  • Chemische Verarbeitung: Hochtemperatur-Wärmetauscher und Ofenrohre.

  • Sauerservice: Wo Beständigkeit gegen Nasswasserstoffsulfid (H₂S)-Rissbildung erforderlich ist (wenn mit entsprechenden Härteprüfungen spezifiziert).



B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 Legierungsstahl 45 Grad LR Ellenbogen
