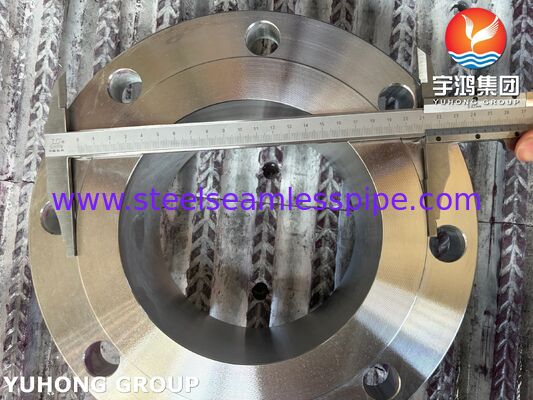

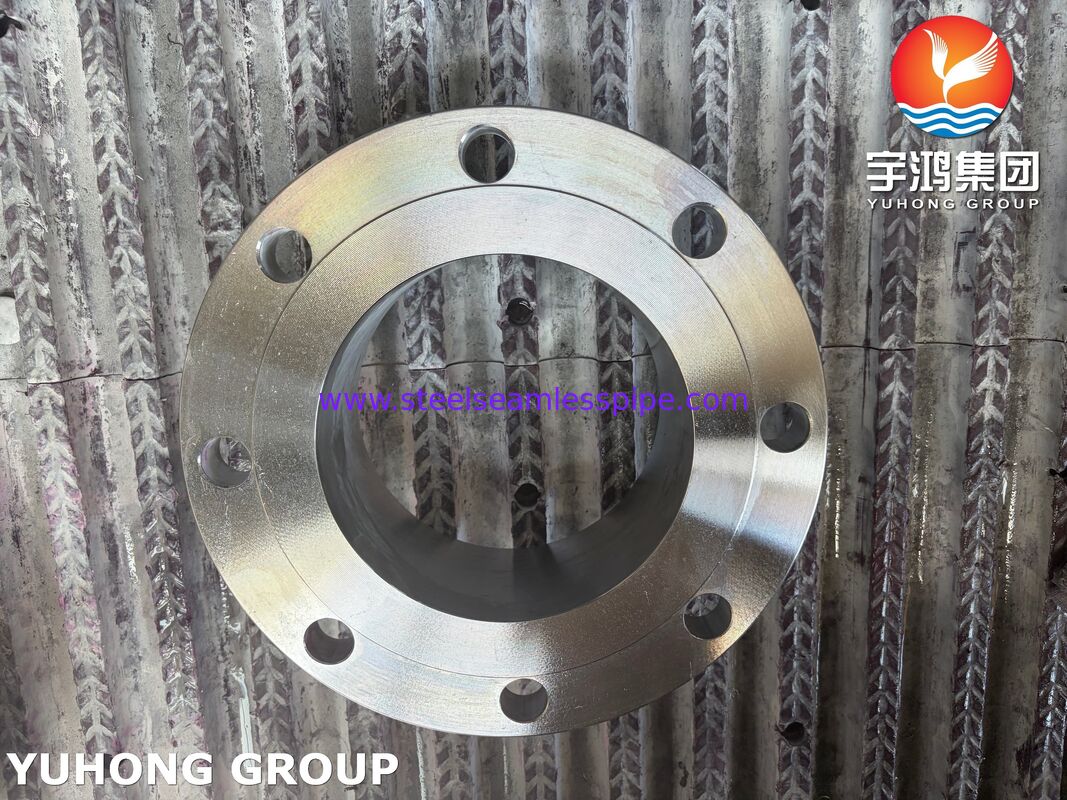

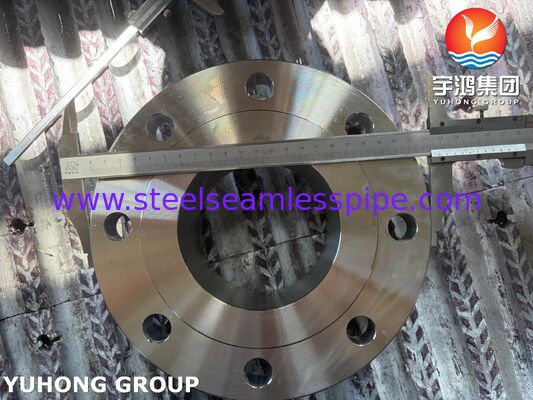

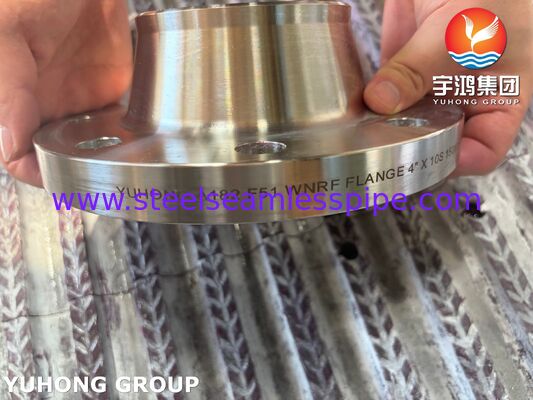

Der ASTM A182 F51 Schweißhals RF Flansch wird aus Duplex-Edelstahl-Schmiedematerial hergestellt und ist für Druckrohrleitungen, chemische Prozessanlagen, Öl- und Gasanlagen sowie industrielle Anwendungen konzipiert.

Der Schweißhals-Flansch mit erhöhter Dichtfläche wird durch Stumpfschweißen mit dem Rohr verbunden und sorgt für einen glatten Übergang zwischen Flansch und Rohrsystem. Dieses Flanschdesign wird häufig für Hochdruck- und Hochtemperatur-Rohrleitungsanwendungen ausgewählt, bei denen Maßgenauigkeit und mechanische Festigkeit erforderlich sind.

Hergestellt nach den Anforderungen von ASTM A182 / ASME SA182, werden F51-Flansche durch Schmiedeverfahren mit kontrollierter Materialzusammensetzung, mechanischen Eigenschaften, Abmessungen und Inspektionsverfahren hergestellt.

Material und Standard

F51 Duplex-Edelstahl Schmiedeflansch

Standard: ASTM A182 / ASME SA182
Materialgüte: F51
UNS-Nummer: S31803
Materialtyp: Duplex-Edelstahl
Flanschtyp: Schweißhals mit erhöhter Dichtfläche (WN RF)

ASTM A182 spezifiziert geschmiedete legierte und Edelstahl-Rohrleitungskomponenten für Drucksysteme, einschließlich Flansche, Fittings, Ventile und zugehörige Komponenten.

Materialeigenschaften

Duplex-Edelstahl F51

F51 ist eine Duplex-Edelstahlgüte, die Chrom, Nickel, Molybdän und Stickstoff als Legierungselemente enthält.

Typische Eigenschaften:

• Duplexe ferritisch-austenitische Struktur
• Geeignet für Druckrohrleitungsanwendungen
• Häufig verwendet in korrosionsbezogenen Industrieumgebungen

Flanschdesignmerkmale

Schweißhals-Design

Der Schweißhals-Flansch verfügt über eine konische Nabe, die eine allmähliche Verbindung zwischen Flansch und Rohr herstellt.

Häufige Vorteile:

• Geeignet für Stumpfschweißverbindungen
• Reduzierte Spannungskonzentration am Flanschstoß
• Verwendet in Hochdruck-Rohrleitungssystemen

Erhöhte Dichtfläche (RF)

Das Design mit erhöhter Dichtfläche bietet eine definierte Dichtfläche für die Montage von Dichtungen.

Häufige Dichtungsarten sind:

• Spiraldichtungen
• Metallische Dichtungen
• Nichtmetallische Dichtungen

Herstellungsprozess

Schmieden

F51 Edelstahl-Knüppel werden geschmiedet, um Flanschrohlinge mit den erforderlichen mechanischen Eigenschaften herzustellen.

Wärmebehandlung

Die Wärmebehandlung erfolgt gemäß den Anforderungen von ASTM A182.

Typische Verfahren umfassen:

• Lösungsglühen
• Kontrolle des Abkühlprozesses

Bearbeitung

Präzisionsbearbeitung umfasst:

• Bohrung von Bolzenlöchern
• Bearbeitung der erhöhten Dichtfläche
• Bearbeitung des Schweißhalses
• Oberflächenveredelung

Inspektion

Die Endinspektion umfasst:

• Maßprüfung
• Materialverifizierung
• Zerstörungsfreie Prüfung, falls spezifiziert

Produktspezifikationen

Verfügbare Spezifikationen

Anwendungen

Öl- und Gasindustrie

ASTM A182 F51 Schweißhals-Flansche werden häufig verwendet in:

• Rohrleitungssysteme
• Offshore-Ausrüstung
• Prozessrohrleitungen

Chemische Verarbeitung

Anwendungen umfassen:

• Chemiefabriken
• Rohrleitungssysteme für korrosive Medien
• Prozessausrüstung

Druckgeräte

Verwendet für:

• Druckbehälter
• Wärmetauscher-Rohrleitungsverbindungen
• Industrielle Rohrleitungssysteme

Marine- und Offshore-Ausrüstung

Geeignet für:

• Offshore-Plattformen
• Meerwasserbezogene Systeme
