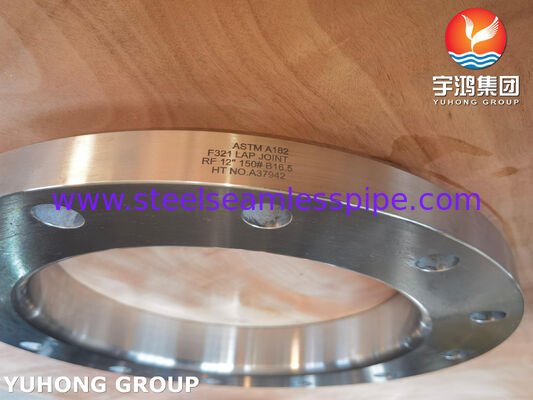

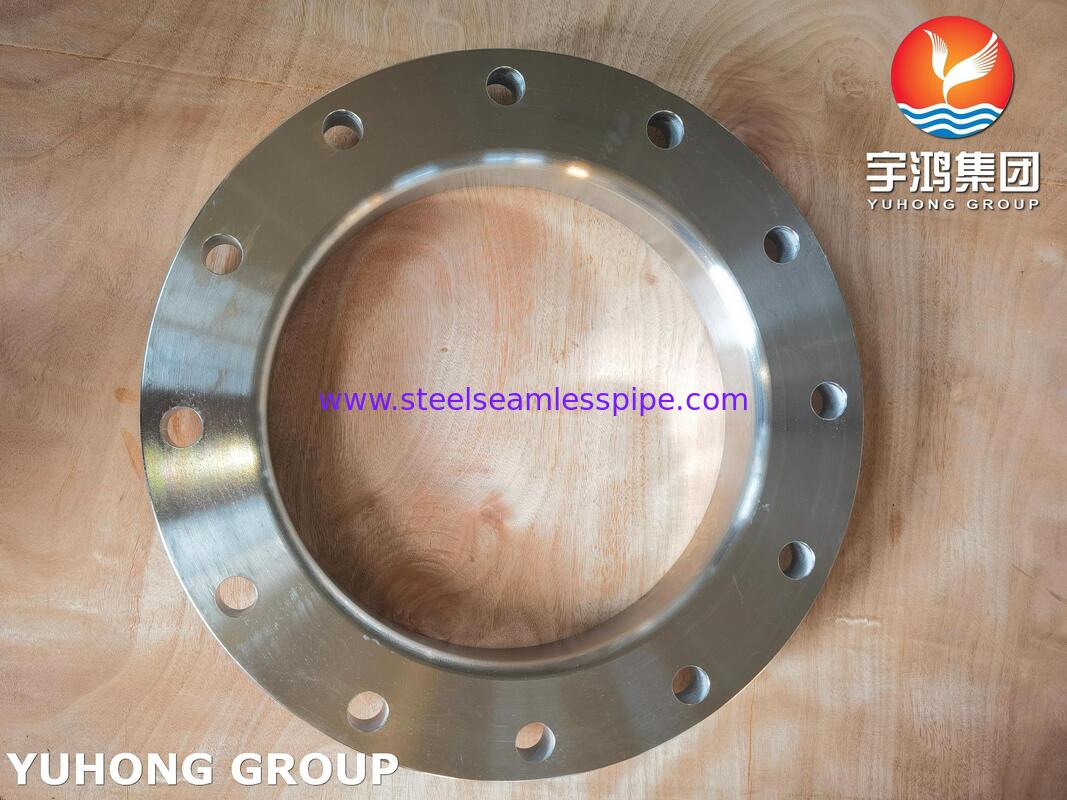

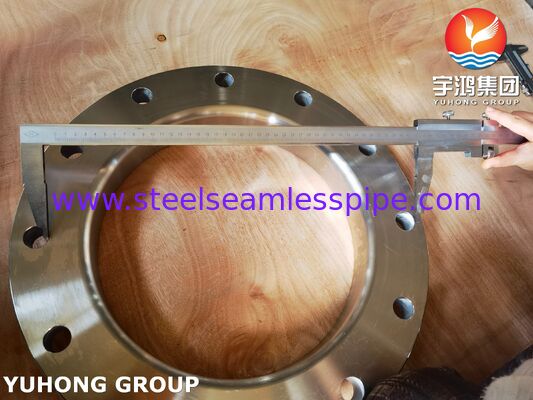

ASTM A182 F321 Lap Joint Flange LTF Flange EN 1.4541 / 08Х18Н10Т Flanzen aus Edelstahl

ASTM A182 F321 / UNS S32100 / 1.4541 Überlappungsflansch aus Edelstahl

ASTM A182 F321 Überlappungsflansch (LTF)ist eine geschmiedete Rohrverbindungskomponente aus Edelstahl, die aus zwei separaten, nicht integralen Teilen besteht:

1. Der Flanschring (Loser Flansch) – Hergestellt nach ASTM A182 F321, dieser Ring gleitet frei über das Rohr.

2. Das Überlappungsstutzenende – Ein separates Teil, normalerweise nach ASTM A403 WP321 oder gleichwertig hergestellt, das stumpf an das Rohrende geschweißt wird und über eine abgerundete Schulter verfügt, die mit der Rückseite des Losflansches zusammenpasst.

Bei der Verschraubung mit einem anderen Flansch drückt der Druck der Schrauben die Dichtungsfläche des Flanschendes gegen den gegenüberliegenden Flansch, während der lose Ring die Verschraubungslast überträgt. Der Flanschring selbst kommt nie mit der Prozessflüssigkeit in Kontakt – nur das Stutzenende. Durch diese Konstruktion kann sich der Ring frei um das Rohr drehen, sodass die Bolzenlochausrichtung bei der Montage mühelos erfolgt.

Chemische Zusammensetzung von ASTM A182 F321 Überlappungsflansch EN 1.4541 / UNS S32100 Edelstahlflanschen

Mechanische Eigenschaften von ASTM A182 F321 Überlappungsflansch EN 1.4541 / UNS S32100 Edelstahlflanschen

Anwendungen

Aufgrund der Titanstabilisierung und des montagefreundlichen Designs wird diese LTF-Flanschkombination häufig verwendet in:

• Nieder- bis Mitteldruck-Rohrleitungssysteme (Klasse 150 – 300).

• Wärmetauscher- und Behälterdüsen, bei denen eine häufige Demontage zur Innenreinigung erforderlich ist.

• Lebensmittelverarbeitung und Pharmazeutik (wo einfache Demontage und Hygiene von entscheidender Bedeutung sind).

• Chemiefabriken, in denen oxidierende Säuren (z. B. Salpetersäure) bei moderaten Temperaturen verarbeitet werden.

• Kryogene Dienstleistungen – F321 behält auch bei Minustemperaturen eine gute Zähigkeit.
