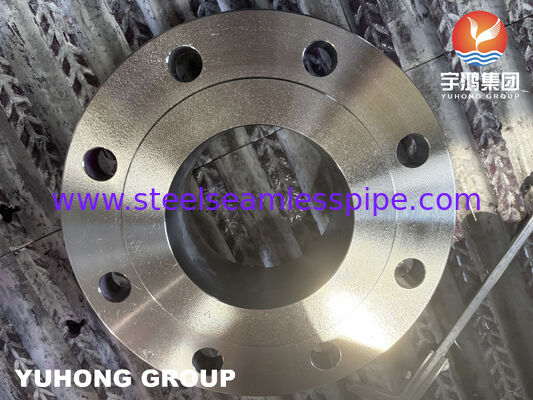

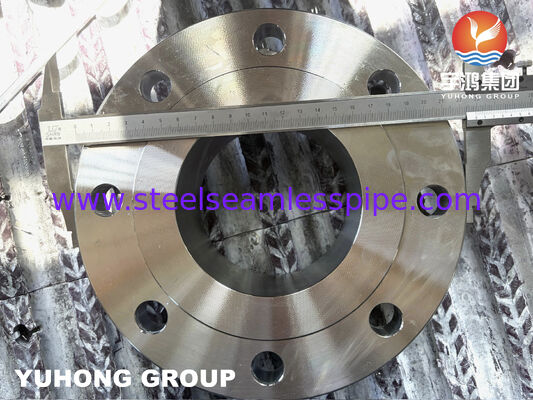

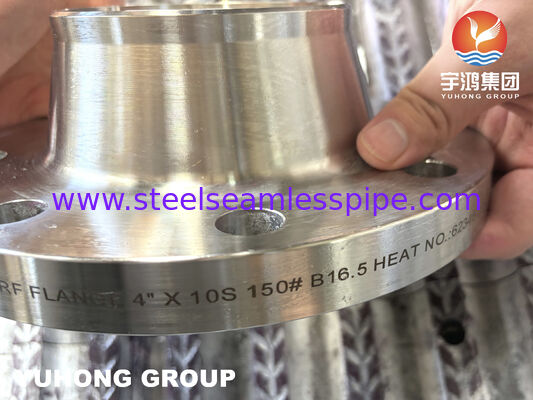

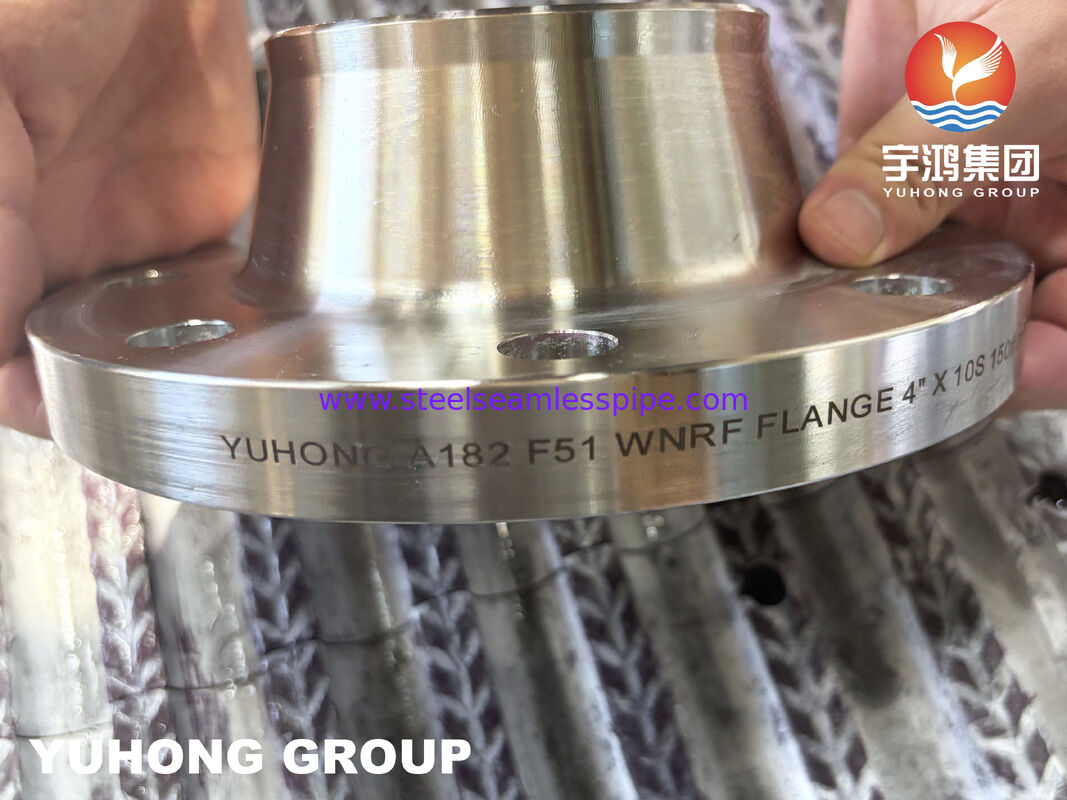

S31803 Duplex Edelstahl WNRF Flansch
Produktübersicht
Geschmiedete Duplex-Edelstahlflansche für hochintegritäre Rohrleitungssysteme
S31803 Schweißhals-Hochflanschverbindungen (WNRF) werden aus Duplex-Edelstahl gefertigt, der eine annähernd ausgewogene ferritisch-austenitische Mikrostruktur kombiniert. Im Vergleich zu herkömmlichen austenitischen Edelstählen bietet UNS S31803 eine höhere Streckgrenze sowie eine verbesserte Beständigkeit gegen chloridinduzierte Lochfraßkorrosion, Spaltkorrosion und Spannungsrisskorrosion.
Das Schweißhalsdesign sorgt für eine gleichmäßige Spannungsverteilung zwischen Flanschansatz und Rohr, wodurch es für zyklische Drücke und erhöhte mechanische Belastungen geeignet ist. Die Dichtflächen mit Hochflanschverbindung (RF) sind präzisionsbearbeitet, um eine zuverlässige Dichtungskompression und leckagefreie Flanschverbindungen in einer Vielzahl von industriellen Rohrleitungssystemen zu erzielen.
Flansche sind gemäß ASME B16.5, EN 1092-1 und projektspezifischen Anforderungen erhältlich und können mit vollständiger Materialrückverfolgbarkeit und Inspektionsdokumentation geliefert werden.
Technische Spezifikationen
|
Artikel
|
Spezifikation
|
|
Produktname
|
S31803 Duplex Edelstahl WNRF Flansch
|
|
Materialgüte
|
UNS S31803 / ASTM A182 F51
|
|
Standard
|
ASME B16.5, EN 1092-1, MSS SP-44
|
|
Flanschtyp
|
Schweißhals-Hochflanschverbindung (WNRF)
|
|
Druckstufe
|
Klasse 150–2500 / PN10–PN100
|
|
Dichtfläche
|
RF (Hochflansch), FF, RTJ verfügbar
|
|
Herstellungsprozess
|
Freiformschmieden + CNC-Bearbeitung
|
|
Wärmebehandlung
|
Lösungsgeglüht
|
|
NPS-Bereich
|
1/2"–48"
|
|
Inspektion
|
PMI, UT, PT, Härte, Maßprüfung
|
|
Zertifizierung
|
EN 10204 3.1 / 3.2
|
Chemische Zusammensetzung
|
Element
|
Anforderung (%)
|
|
Chrom
|
21,0–23,0
|
|
Nickel
|
4,5–6,5
|
|
Molybdän
|
2,5–3,5
|
|
Stickstoff
|
0,08–0,20
|
|
Kohlenstoff
|
≤ 0,03
|
Mechanische Eigenschaften
|
Eigenschaft
|
Typische Anforderung
|
|
Zugfestigkeit
|
≥ 620 MPa
|
|
Streckgrenze
|
≥ 450 MPa
|
|
Dehnung
|
≥ 25%
|
|
Härte
|
≤ 290 HB
|
Produktmerkmale
- Duplex-Mikrostruktur für verbesserte mechanische Leistung
Die dualphasige ferritisch-austenitische Struktur liefert eine höhere Festigkeit als herkömmliche Edelstähle der 300er-Serie und behält gleichzeitig eine gute Zähigkeit bei.
- Überlegene Beständigkeit gegen chloridinduzierte Korrosion
Geeignet für chloridhaltige Medien, bei denen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion Konstruktionsaspekte sind.
- Optimierte Schweißhalsgeometrie
Der konische Ansatz minimiert Spannungskonzentrationen und verbessert die Ermüdungsbeständigkeit unter zyklischer Belastung.
- Präzisionsbearbeitete Hochflanschverbindung
Kontrollierte Dichtflächenabmessungen gewährleisten zuverlässiges Dichtungsaufliegen und Dichtungsintegrität.
- Vollständige Materialrückverfolgbarkeit
Jeder Flansch kann mit Chargennummernrückverfolgbarkeit und Inspektionsprotokollen geliefert werden, um die Projektdokumentation zu unterstützen.
Typische Anwendungen
-
Offshore-Produktionsplattformen
-
Meerwasserkühlsysteme
-
Entsalzungsanlagen
-
Chemische Verarbeitungsanlagen
-
Druckrohrleitungssysteme
-
LNG-Anlagen
-
Wärmetauscherrohrleitungen
-
Feuerlöschsysteme
-
Düngemittelanlagen
-
Zellstoff- und Papierverarbeitung
Äquivalente Materialgüten
|
Standard
|
Güte
|
|
ASTM
|
A182 F51
|
|
UNS
|
S31803
|
|
EN
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22.05 Az
|
|
GB/T
|
022Cr22Ni5Mo3N
|
Inspektion & Prüfung
-
Positive Materialidentifikation (PMI)
-
Ultraschallprüfung (UT)
-
Flüssigpenetrantprüfung (PT)
-
Ferritgehaltsmessung
-
Härteprüfung
-
Maßprüfung
-
EN 10204 3.1 / 3.2 Dokumentation
FAQ
1. Warum S31803 anstelle von 316L wählen?
S31803 bietet höhere Festigkeit und verbesserte Beständigkeit gegen chloridinduzierte Lochfraßkorrosion, Spaltkorrosion und Spannungsrisskorrosion, wodurch es für anspruchsvollere Einsatzumgebungen geeignet ist.
2. Welche Druckklassen sind verfügbar?
Klasse 150 bis Klasse 2500 und entsprechende PN-Nennweiten können gemäß ASME- oder EN-Standards geliefert werden.
3. Können kundenspezifische Flanschabmessungen hergestellt werden?
Ja. Spezielle Bohrungsmuster, nicht standardmäßige Dicken und projektspezifische Abmessungen können nach Kundenzeichnungen gefertigt werden.
4. Welche Inspektionsdokumente sind verfügbar?
EN 10204 3.1 oder 3.2 Zertifikate, PMI-Berichte, UT/PT-Berichte und Maßprüfprotokolle sind auf Anfrage erhältlich.
① PREN-Vergleich
|
Material
|
Typisches PREN
|
|
316L
|
24–26
|
|
S31803 (2205)
|
35–38
|
|
S32750 (2507)
|
≥ 40
|
② S31803 vs S32205
|
Artikel
|
S31803
|
S32205
|
|
Chemische Zusammensetzung
|
ASTM Mindestanforderungen
|
Engerer chemischer Bereich
|
|
Mechanische Eigenschaften
|
Äquivalent
|
Äquivalent
|
|
Typische Lieferung
|
Weit verbreitet
|
Oft doppelt zertifiziert (S31803/S32205)
|
③ Flanschdichtflächentypen
|
Dichtflächentyp
|
Typische Anwendung
|
|
RF
|
Allgemeine Prozessrohrleitungen
|
|
FF
|
Flachflanschverbindungen
|
|
RTJ
|
Hochdruck- und Hochtemperaturanwendungen
|
Fachbegriffe
-
PREN (Pitting Resistance Equivalent Number)
-
Ferritgehaltskontrolle
-
Sigma-Phasen-Vermeidung
-
Lösungsglühen
-
Chargennummernrückverfolgbarkeit
-
Stoßschweißübergang
-
Dichtungsauflagestress
-
Beständigkeit gegen Spannungsrisskorrosion (SCC)
-
Beständigkeit gegen Spaltkorrosion
-
Schwefelwasserstoff (H₂S)-Betrieb
-
NACE MR0175 / ISO 15156-Kompatibilität
