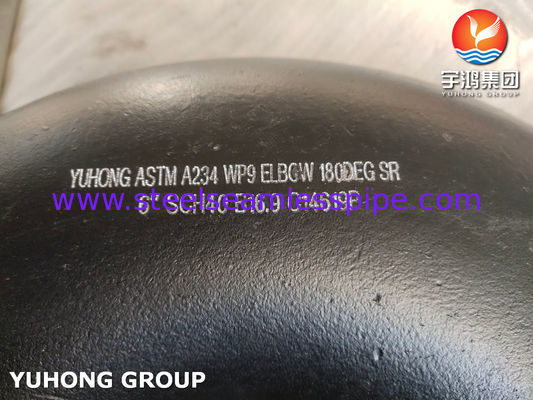

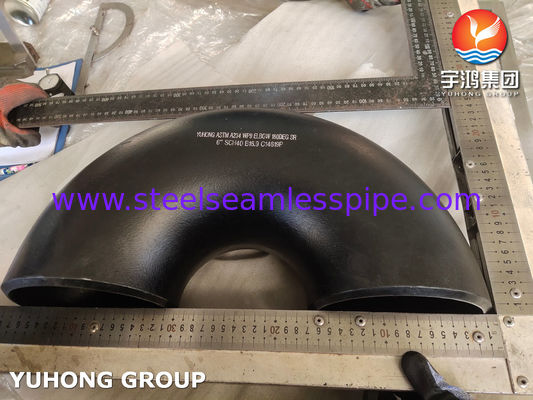

ASTM A234 WP9 Kohlenstoffstahl 180-Grad-Bogen Stumpfschweißfittings

ASTM A234 WP9 Kohlenstoffstahl 180-Grad-Winkel, Stumpfschweißfittings

ASTM A234 WP9 Kohlenstoffstahl 180-Grad-Winkelist eine Art Rohrverschraubung, die in Rohrleitungssystemen verwendet wird, um die Strömungsrichtung um 180 Grad zu ändern. Es besteht aus Kohlenstoffstahl und ist so konzipiert, dass es den Spezifikationen der Norm ASTM A234 entspricht. Diese Winkelstücke werden häufig in Branchen wie Öl und Gas, Kraftwerken, der chemischen Verarbeitung und anderen Hochtemperatur- und Hochdruckanwendungen eingesetzt.

Hauptmerkmale

1. Material: ASTM A234 WP9 ist ein hochfestes Legierungsmaterial aus Kohlenstoffstahl in Kombination mit Legierungselementen wie Chrom und Molybdän, die seine mechanischen Eigenschaften und Korrosionsbeständigkeit verbessern.

2. Design: Der 180-Grad-Winkel wurde entwickelt, um den Flüssigkeitsfluss in Rohrleitungen umzukehren und gleichzeitig die strukturelle Integrität unter Hochdruck- oder Hochtemperaturbedingungen aufrechtzuerhalten.

3. Herstellungsprozess:

   • Nahtlose oder geschweißte Konstruktion.
   • Wärmebehandelt, um die gewünschten mechanischen Eigenschaften zu erreichen.
   • Glatte Innenfläche für reduzierte Turbulenzen und Druckabfall.

4. Anwendungen:

   • Wird in Hochtemperaturumgebungen wie Kesseln, Wärmetauschern und Druckbehältern verwendet.
   • Geeignet für den Transport von Dampf, Öl, Gas und anderen Flüssigkeiten unter kritischen Bedingungen.

5. Standards:

   • Hergestellt gemäß der ASTM A234-Spezifikation für Armaturen aus bearbeitetem Kohlenstoffstahl und legiertem Stahl.
   • Erfüllt die Maßnormen ASME B16.9 für nahtlose und geschweißte Rohrbögen.

Chemische Zusammensetzung von ASTM A234 WP9

Mechanische Eigenschaften von ASTM A234 WP9

Entspricht ASTM A234 WP9

Spezifikationen

• Grad: WP9 (gibt das Legierungsmaterial mit Chrom- und Molybdängehalt an).
• Größe: Erhältlich in einer Vielzahl von Durchmessern, typischerweise von ½ Zoll bis 48 Zoll.
• Wandstärke: Variiert je nach erforderlichem Zeitplan (SCH 10, SCH 40, SCH 80 usw.).
• Typ: 180-Grad-Bogen mit langem Radius (LR) oder kurzem Radius (SR).
• Druckwerte: Abhängig vom Zeitplan und der Materialqualität.

Vorteile

• Hohe Beständigkeit gegen Korrosion und Hochtemperaturverzunderung.
• Hervorragende mechanische Festigkeit und Haltbarkeit.
• Die nahtlose Konstruktion sorgt für auslaufsichere Leistung.
• Reduziert den Bedarf an zusätzlichen Armaturen durch eine sanfte 180-Grad-Biegung.

Anwendungen

• Öl und Gas: Für den Transport von Kohlenwasserstoffen in Raffinerien und Pipelines.
• Stromerzeugung: Wird in Dampfleitungssystemen in Wärmekraftwerken verwendet.
• Petrochemie: Für den Transport chemischer Flüssigkeiten unter hohem Druck und hoher Temperatur.
• Andere Industriepipelines: In jedem System, das eine 180-Grad-Flussumlenkung erfordert.
