ASTM B366 HASTELLOY C22 UNS N06022 Niedriges C-Ni-Mo-Cr-Legierungsschmieden 180° SR-Winkelrücklaufbogen

• Waren der Marke YUHONG wurden bereits in mehr als 85 Länder exportiert. Mit mehr als 35 Jahren Erfahrung aufgrund strenger Qualitätskontrollrichtlinien, ausgezeichnetem Verkaufsservice und pünktlicher Lieferung. YUHONG gewann immer mehr neue Kunden und erhielt immer mehr Folgeaufträge von alten Kunden. Für YUHONG gilt: Qualität steht an erster Stelle!

ASTM B366 HASTELLOY C22 UNS N06022 Niedriges C-Ni-Mo-Cr-Legierungsschmieden 180° SR-Winkelrücklaufbogen

Die ASTM-Spezifikation umfasst Schmiedeschweißteile für Druckrohre, die werkseitig aus Nickel und Nickellegierungen hergestellt werden. Gewindeanschlüsse gemäß ASME B16.I1 fallen ebenfalls unter diese Spezifikation.

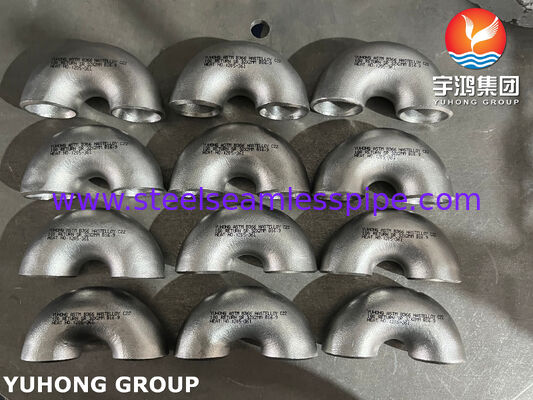

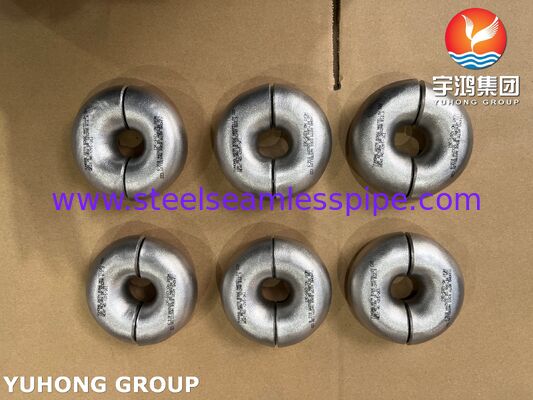

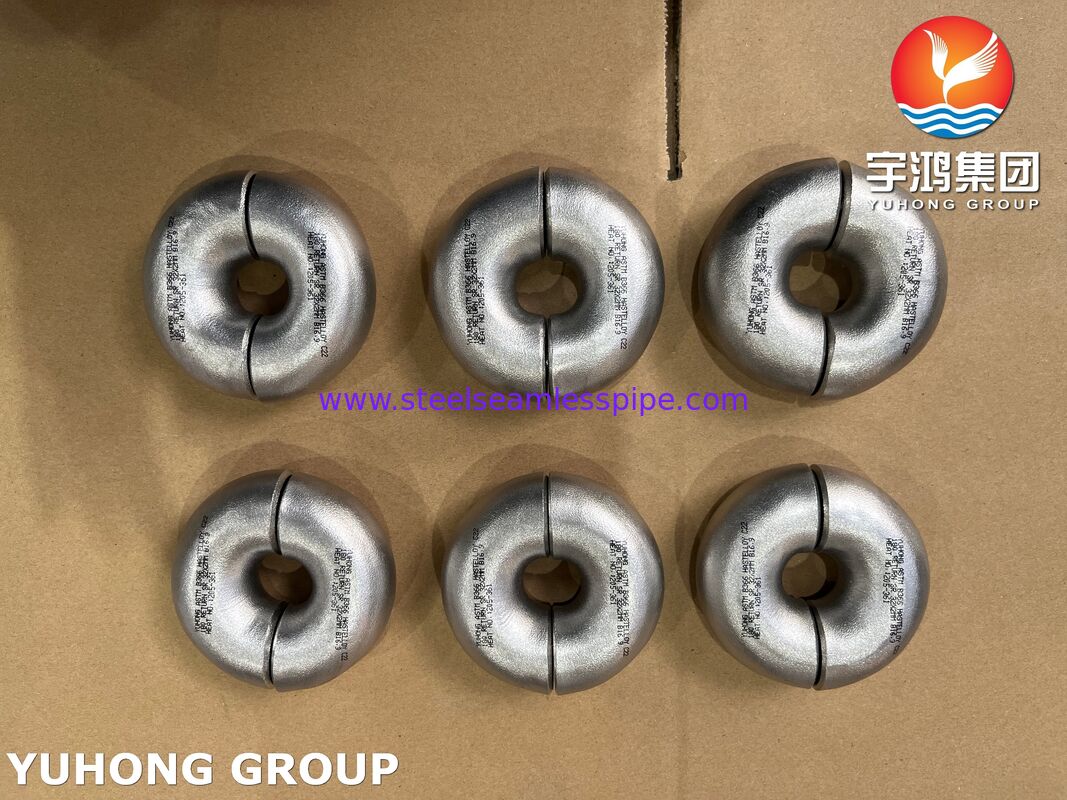

ASTM B366 HASTELLOY C22 (UNS N06022 / W. Nr. 2.4602) Der geschmiedete 180°-Rücklaufbogen mit kurzem Radius ist eine korrosionsbeständige Stumpfschweiß-Rohrverschraubung auf Nickelbasis, die gemäß hergestellt wirdASTM B366 / ASME SB366Standard. Hergestellt ausNi-Cr-Mo-WMischkristallverstärkte Nickellegierung (UNS N06022)durchSchmiedenUmform- und Lösungsglühwärmebehandlung,es wird als klassifiziert180°-Rückkehrbogen mit kurzem Radius (SR)., mit anpassbarem Mittellinien-Biegeradius von1D bis 10Dder Nennrohrgröße, Standardkonfigurationen sindR = 1Doder1,5D.

Die Armatur bietet hervorragende ErgebnisseBeständigkeit gegen Lochfraß, Spaltkorrosion und chloridinduzierte SpannungsrisskorrosionDadurch ist es besonders für raue chemische Umgebungen geeignet. WieRohrbündelwärmetauscher, U-Rohrbündel, befeuerte Heizschlangen und Übertragungsleitungen für stark korrosive Medien.

Chemische und mechanische Eigenschaften

Mechanische Eigenschaften

*Physisches Eigentum:

Härte und Dichte: Hastelloy C22 weist hervorragende Härte- und Dichteeigenschaften auf, mit einer Härte typischerweise zwischen Rockwell C 20–25 und einer Dichte von etwa 8,69 Gramm pro Kubikzentimeter.

Thermische Stabilität: Diese Legierung weist eine gute thermische Stabilität auf und kann in Umgebungen mit hohen Temperaturen eine stabile Leistung aufrechterhalten.

Spezifikation des Herstellungsprozesses

• Umformprozess:Rohrverbindungsstücke werden durch Schmieden oder durch eine Kombination von Prozessen wie Schmieden, Walzen und Biegen geformt. Für Armaturen der Klasse S (nahtlos) muss eine nahtlose Konstruktion verwendet werden.
• Wärmebehandlung:Alle Rohrverbindungen müssen einer abschließenden Lösungsglühung unterzogen werden. Die typische Lösungsglühtemperatur für HASTELLOY® C22 (UNS N06022) beträgt 2050 °F (1121 °C), gefolgt von einer schnellen Abkühlung.

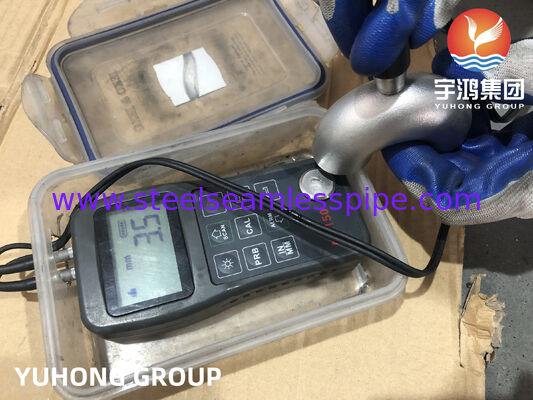

• Zerstörungsfreie Prüfung (NTE):Abhängig von der Armaturenbaukategorie (S/W/WX/WU) müssen entsprechende Anforderungen an die zerstörungsfreie Prüfung umgesetzt werden, darunter Durchstrahlungsprüfung (RT) oder Ultraschallprüfung (UT).

Schlüsselvorteile

• HASTELLOY C22 (UNS N06022) ist als rundum korrosionsbeständige Legierung bekanntstellt eine verbesserte Version der Legierungen der C-Serie dar (z. B. C-276).Durch die präzise Balance von aNi-Cr-Mo-WDank des quaternären Legierungssystems überwindet es die Herausforderung, dass ein einziges Material gleichzeitig der Korrosion durch oxidierende und reduzierende Medien widerstehen muss.

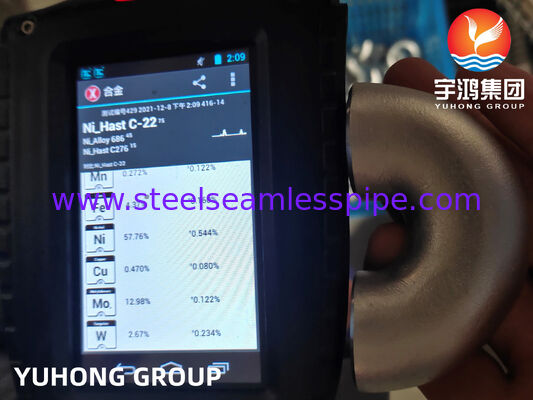

• Der hohe Chromgehalt (20,0–22,5 %) sorgt für hervorragende ErgebnisseBeständigkeit gegen oxidierende Medien, während die synergistische Wirkung von Molybdän (12,5–14,5 %) und Wolfram (2,5–3,5 %) verstärkt wirdBeständigkeit gegen reduzierende Säuren. Dadurch ist das Produkt besonders geeignet fürBetriebsbedingungen mit abwechselnden oxidierenden und reduzierenden Prozessströmen.
• In der Wärmeeinflusszone der Schweißung bilden sich keine Korngrenzenausscheidungen, so dass es im geschweißten Zustand verschiedenen chemischen Verarbeitungsbedingungen standhalten kann.

Typische Anwendungen

• Rohrbündelwärmetauscher U-Rohrbündel
• Befeuerte Heizgeräte und Ofenprozessschlangen
• Doppelrohr-(Haarnadel-)Wärmetauscher
• Chemische Reaktoren und Multi-Pass-Spulensysteme
• Petrochemie, Pharmazie, Umwelt- und Meerestechnik
• Dampfbegleitleitungen

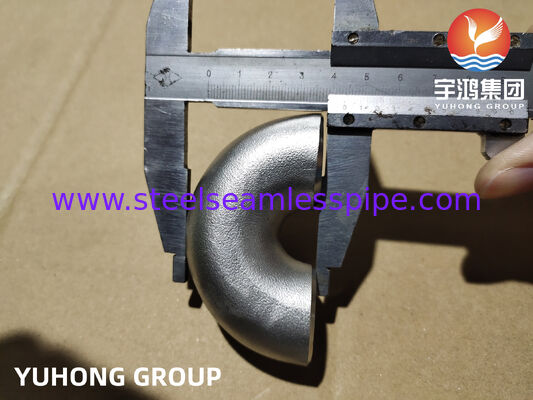

Dimensionsparameter
