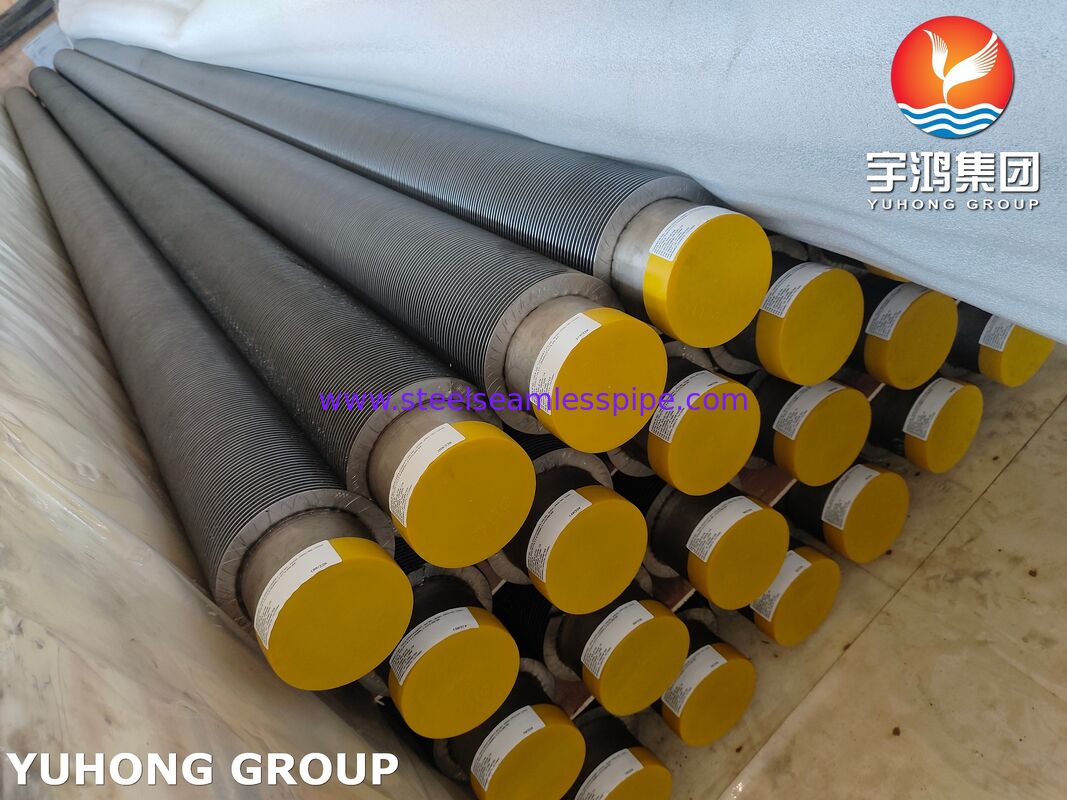

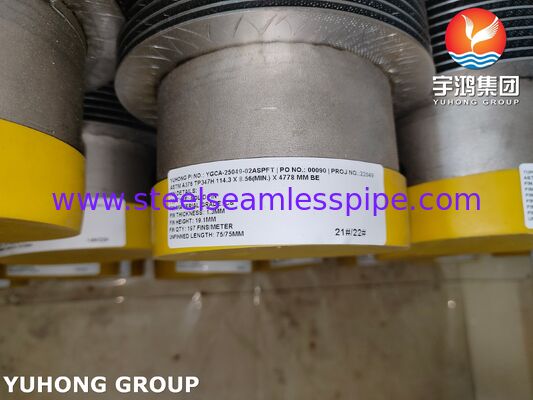

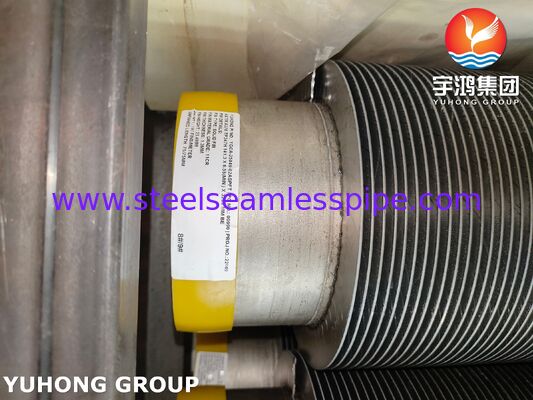

Hochfrequenzgeschweißte Flossenröhren TP347H Basisröhrchen & CS Flossen für Kessel & Heizgeräte

ASTM A376 TP347H Edelstahl-Basisrohr mit hochfrequenzgeschweißtem Rippenrohr aus Kohlenstoffstahl für HRSG-Economizer und Hochtemperatur-Abwärmerückgewinnung

In Abhitzekessel (HRSG), Economizern von Kraftwerkskesseln und Hochtemperatur-Abgas-Wärmerückgewinnungssystemen, die über 500–650 °C betrieben werden, stoßen Betreiber auf begrenzte Wärmeübertragungsfläche, fortschreitende Rippenlockerung unter thermischer Wechselbeanspruchung, erhöhten Kontaktwiderstand und Basisrohrdegradation durch Oxidation und Kriechen. Unser nahtloses austenitisches Edelstahl-Basisrohr ASTM A376 TP347H, das mit kontinuierlichen Rippen aus Kohlenstoffstahl durch hochfrequentes Widerstandsschweißen versehen ist, bietet eine robuste metallurgische Verbindung, die die thermische Leistung unter zyklischem Hochtemperaturbetrieb aufrechterhält und gleichzeitig die Außenfläche auf der Abgasseite erheblich vergrößert.

Produktstruktur – ASTM A376 TP347H Basisrohr + Rippen aus Kohlenstoffstahl mit Hochfrequenzschweißverfahren

Das Rohr besteht aus einem nahtlosen austenitischen Edelstahl-Basisrohr ASTM A376 TP347H (UNS S34709) mit einem kontinuierlichen Vollrippenband aus Kohlenstoffstahl, das spiralförmig aufgewickelt und durch hochfrequentes Widerstandsschweißen (HFW) kontinuierlich auf die Außenfläche geschweißt wird.

Das HFW-Verfahren erzeugt unter kontrolliertem Druck eine lokale Schmelze an der Rippenwurzel und der Rohroberfläche, wodurch eine kontinuierliche metallurgische Verbindung ohne Zusatzwerkstoff entsteht. Dies ergibt eine hochintegre Schweißnaht mit ausgezeichneter Wärmeleitfähigkeit, Beständigkeit gegen thermischen Schock und Langzeitstabilität unter Vibrationen und Temperaturschwankungen, wie sie typisch für HRSG- und Kessel-Economizer-Anwendungen sind.

Chemische Zusammensetzung – ASTM A376 TP347H Basisrohr und Rippenmaterial aus Kohlenstoffstahl

Abmessungsbereich und Toleranz – ASTM A376 TP347H + CS Hochfrequenzgeschweißtes Rippenrohr

Leistungsvorteile im HRSG- und Hochtemperatur-Abgasbetrieb

• Die kontinuierliche metallurgische Schweißnaht sorgt für einen nahezu Null-Kontaktwiderstand und eliminiert die fortschreitende Rippenablösung, die bei zuggewickelten oder eingebetteten Konstruktionen unter thermischer Wechselbeanspruchung üblich ist.
• Das TP347H-Basisrohr bietet überlegene Kriechfestigkeit, Oxidationsbeständigkeit und Beständigkeit gegen interkristalline Korrosion bei erhöhten Temperaturen (kontinuierliche Betriebsfähigkeit bis ca. 815–850 °C Oxidationsgrenze; Druckteil-Design bestimmt durch ASME-zulässige Spannungen).
• Rippen aus Kohlenstoffstahl bieten eine kostengünstige Oberflächenvergrößerung auf der Abgasseite, während das Edelstahl-Basisrohr Hochdruckdampf oder Prozessflüssigkeit aufnimmt.
• Hohe Bindungsfestigkeit widersteht Vibrationen, Rußblasen und thermischen Schocks, wie sie für HRSG-Economizer und Abwärmekessel typisch sind.
• Die Wärmeübertragungseffizienz ist im Vergleich zu blanken Rohren erheblich gesteigert, was eine höhere Wärmeübertragung auf bestehender Fläche und eine Reduzierung der Rohrlagenzahl ermöglicht.

Anwendungsschwerpunkt – HRSG-Economizer, Abwärmerückgewinnung von Kraftwerkskesseln & Hochtemperatur-Petrochemie

Diese ASTM A376 TP347H + HFW-Rippenrohre aus Kohlenstoffstahl sind spezifiziert für:

• Economizer und Verdampfer von Abhitzekesseln (HRSG), die Abwärme von Gasturbinen zurückgewinnen
• Economizer und Luftvorwärmer von Kraftwerkskesseln, die mit Hochtemperatur-Abgas betrieben werden
• Abwärmerückgewinnungsanlagen in petrochemischen und Raffinerieanlagen
• Hochtemperatur-Prozessöfen und Konvektionsbereiche, in denen eine verbesserte externe Wärmeübertragung auf der Gasseite erforderlich ist

Das Produkt erhöht die rückgewinnbare Wärme aus Hochtemperatur-Abgasströmen, verbessert die Gesamtanlagen-Wärmeeffizienz und reduziert das Risiko von Basisrohrversagen durch Oxidation oder Kriechen, während die zuverlässige Rippenbefestigung unter zyklischem Betrieb erhalten bleibt.

Verpackung, Logistik & Handelsbedingungen

Die Rohre werden in robusten Sperrholzkisten oder Holzkisten mit Stahlrahmen und inneren Stützen sowie Endschutz verpackt, um Rippendeformationen während des See- oder Landtransports zu verhindern. Exportverpackungen entsprechen gegebenenfalls den ISPM 15-Anforderungen.

• Mindestbestellmenge (MOQ): 200–500 kg oder entsprechende Länge (verhandelbar für Prototypen oder kleine Testchargen)
• Preisbasis: FOB chinesische Hauptanschlüsse (Shanghai, Ningbo, Tianjin usw.)
• Lieferzeit: 35–60 Tage nach Auftragsbestätigung und Erhalt der Anzahlung oder des Akkreditivs, abhängig von Menge, Durchmesser und Rippenkonfiguration
• Zahlung: T/T oder unwiderrufliches Akkreditiv bei Sicht

Zertifikate & Qualitätskontrolle – ASTM A376 TP347H Materialrückverfolgbarkeit

Jede Lieferung wird mit folgenden Unterlagen geliefert:

• EN 10204 3.1 Abnahmeprüfzeugnis für chemische Zusammensetzung, mechanische Eigenschaften und Wärmebehandlung des ASTM A376 TP347H Basisrohrs
• Berichte über Maßprüfungen und Schweißintegritätsaufzeichnungen
• Hydrostatische Prüfung und/oder zerstörungsfreie Prüfung (Wirbelstrom, Ultraschall oder Flüssigkeitsdurchdringung) nach Spezifikation
• Zertifizierung des Qualitätsmanagementsystems nach ISO 9001
• Optionale Inspektion durch Dritte (SGS, BV, Lloyd's usw.)
