ASTM B366 Legierung C22 (UNS N06022) Stumpfschweißbögen | Überlegene korrosionsbeständige Nickellegierungsfittings
Einleitung: Der Inbegriff der Korrosionsbeständigkeit in Nickellegierungsbögen
Legierung C22 (UNS N06022) Stumpfschweißbögen, hergestellt nach ASTM B366, stellen den Goldstandard in der Korrosionsbeständigkeit für anspruchsvolle industrielle Rohrleitungssysteme dar. Diese Nickel-Chrom-Molybdän-Wolfram-Legierung bietet außergewöhnliche Leistung in oxidierenden und reduzierenden Umgebungen und bewältigt Chloride, Säuren (einschließlich Schwefel-, Chlor-, Phosphorsäure) und gemischte Säure-/Salzlösungen, wo weniger widerstandsfähige Legierungen versagen. Unsere Präzisionsbögen gewährleisten leckagefreie Richtungsänderungen in kritischen Anwendungen weltweit.
Chemische Zusammensetzung der Legierung C22: Entwickelt für maximale Stabilität
Die hervorragende Korrosionsbeständigkeit von C22-Bögen beruht auf ihrer streng kontrollierten, ausgewogenen Chemie:
Tabelle 1: ASTM B366 Legierung C22 (UNS N06022) Typische chemische Zusammensetzung (Gewicht % Maximum, sofern nicht anders angegeben)
| Element |
Nickel (Ni) |
Chrom (Cr) |
Molybdän (Mo) |
Wolfram (W) |
Eisen (Fe) |
Kobalt (Co) |
Kohlenstoff (C) |
Mangan (Mn) |
Silizium (Si) |
| Anforderung |
Gleichgewicht |
20,0 - 22,5 |
12,5 - 14,5 |
2,5 - 3,5 |
2,0 - 6,0 |
≤ 2,5 |
≤ 0,015 |
≤ 0,50 |
≤ 0,08 |
Schlüssel: Dieses präzise Ni-Cr-Mo-W-Gleichgewicht erzeugt einen hochstabilen passiven Film, der Lochfraß, Spaltkorrosion und Spannungsrisskorrosion (SCC) widersteht.
Äquivalente Güten der Legierung C22: Globale Materialanerkennung
C22-Bögen werden unter verschiedenen internationalen Normen für identische/ähnliche Korrosionsbeständigkeit spezifiziert:
Tabelle 2: Internationale Äquivalenzspezifikationen für Legierung C22 (UNS N06022)
| Standardsystem |
UNS |
EN (Europa) |
W.Nr. (DIN) |
ISO |
JIS (Japan) |
GOST (Russland) |
Gängige Handelsnamen |
| Bezeichnung |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
ХН60МВЮ |
Hastelloy® C-22, INCONEL® Legierung 622 |
Hinweis: Äquivalenz weist auf eine ähnliche Korrosionsbeständigkeit hin; überprüfen Sie die spezifischen Standardanforderungen für die Austauschbarkeit.
Mechanische Eigenschaften der Legierung C22: Festigkeit trifft auf Verarbeitbarkeit
C22 behält auch unter aggressiven Einsatzbedingungen ausgezeichnete mechanische Eigenschaften bei:
Tabelle 3: ASTM B366/B564 Legierung C22 Typische mechanische Eigenschaften bei Raumtemperatur (gewalzter und geglühter Zustand)
| Eigenschaft |
Zugfestigkeit (min) |
Streckgrenze (0,2 % Dehnung, min) |
Dehnung (in 2" oder 50 mm, min) |
Härte (Rockwell B, max) |
| Anforderung |
690 MPa (100 ksi) |
310 MPa (45 ksi) |
40 % |
100 HRB |
| Typischer erreichter Wert |
780-895 MPa (113-130 ksi) |
360-415 MPa (52-60 ksi) |
55-65 % |
75-90 HRB |
Schlüssel: Hohe Duktilität (Dehnung) gewährleistet eine gute Formbarkeit für Bögen, während die Festigkeit die meisten korrosiven Anforderungen übertrifft.
C22-Bogen-Produktpalette: Präzisionsgeformt für kritische Anwendungen
Wir liefern das gesamte Spektrum an ASTM B366 C22 Stumpfschweißbögen für eine nahtlose Systemintegration:

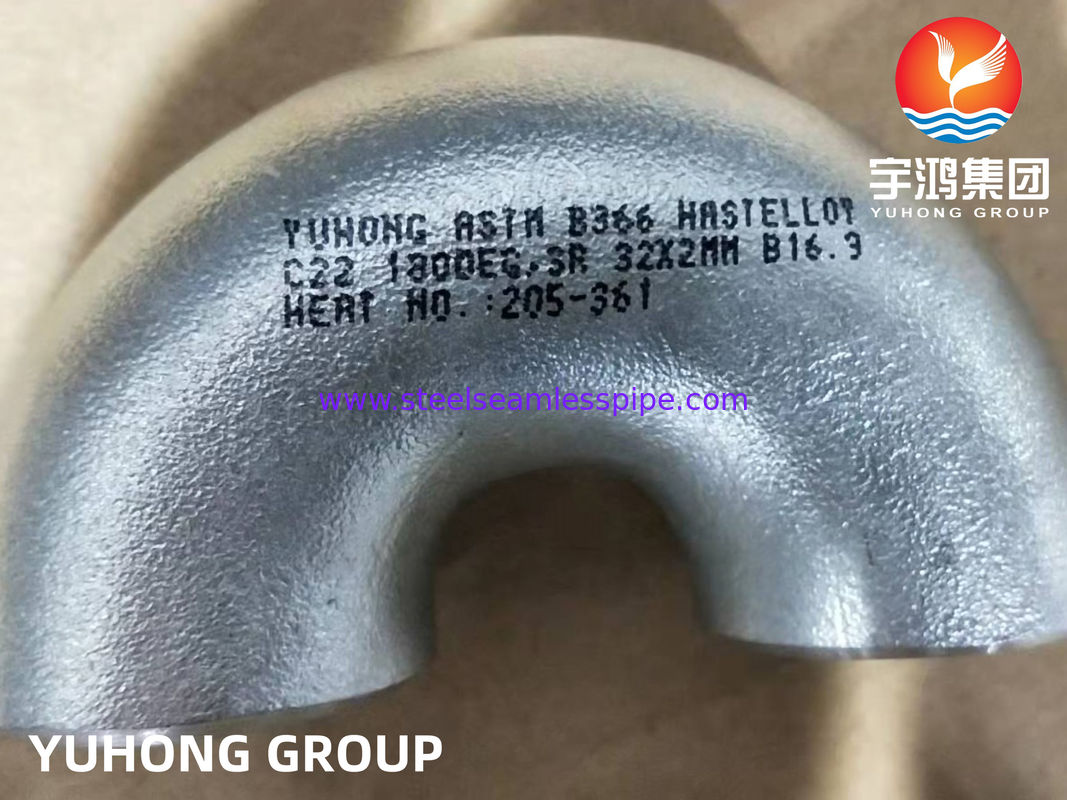

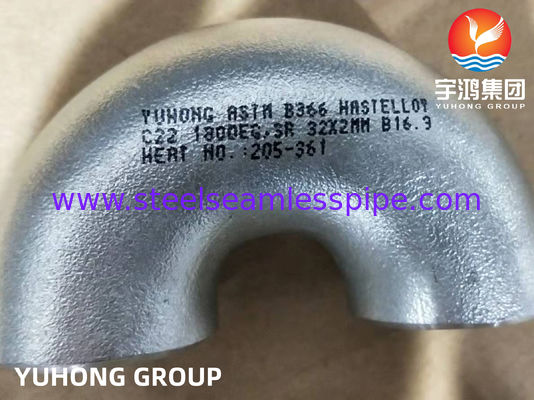

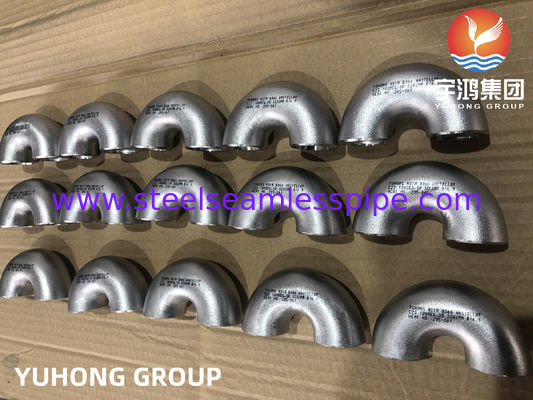

- Typen: 90° Bögen (LR & SR), 45° Bögen, 180° Rückführungen (LR & SR)
- Abmessungen: ASME B16.9 / MSS SP-43 (Standard), ASME B16.28 (Stumpfschweißung kurzer Radius)
- Größen: 1/2" NB (DN15) bis 48" NB (DN1200)
- Wandstärke: SCH 5S, SCH 10S, SCH 40S, SCH 80S, SCH 160S, XXS; Auch erhältlich nach kundenspezifischer Dicke (WT).
- Herstellungsverfahren: Nahtlos (SMLS) oder geschweißt und lösungsgeglüht (obligatorisch für Korrosionsbeständigkeit).
- Enden: Abgeschrägte Enden (ASME B16.25) bereit zum Schweißen.
C22-Bogen-Maßtoleranzen: Präzision garantiert
Unsere Bögen entsprechen strengen Maßstandards, die die Passgenauigkeit und Schweißintegrität gewährleisten:
Tabelle 4: Wichtige Maßtoleranzen gemäß ASME B16.9 für C22-Bögen
| Parameter |
Toleranz |
| Mitte-bis-Ende (90° LR) |
±1,6 mm (1/16") für NPS ≤ 24", ±3,2 mm (1/8") für NPS > 24" |
| Mitte-bis-Ende (90° SR) |
±1,6 mm (1/16") für alle NPS |
| Mitte-bis-Ende (45°) |
±1,6 mm (1/16") für NPS ≤ 24", ±3,2 mm (1/8") für NPS > 24" |
| Rundheitsabweichung (Ovalität) |
1 % des Nenndurchmessers max. (nach Schweißvorbereitung) |
| Wandstärke |
±12,5 % der bestellten Nennwand (vorbehaltlich der Werktoleranz des Rohrohrs/Rohrs) |
| Fasenwinkel |
37,5° ± 2,5° |
| Fasenkante (Fläche) |
1,6 mm ± 0,8 mm (1/16" ± 1/32") |
C22-Bogen-Anwendungen: Eroberung der aggressivsten Umgebungen
Diese Bögen zeichnen sich dort aus, wo Korrosionsbeständigkeit von größter Bedeutung ist:
- Chemische Verarbeitung: Reaktoren, Mischer, Rohrleitungen für HCl, H2SO4, H3PO4, Essigsäure, Chlor, Lösungsmittel.
- Umweltkontrolle (FGD/Wäscher): Kanäle, Verteiler, Tropfenabscheider, Absorptionstürme, die heiße, nasse SO2/Cl⁻/F⁻ handhaben.
- Pharmazeutische Industrie: Hochreine Prozessleitungen, CIP/SIP-Systeme, die Kontaminationsbeständigkeit erfordern.
- Zellstoff & Papier: Bleichanlagen (Chlordioxid, Hypochlorit), Digester, Flüssigkeitsleitungen.
- Müllverbrennung & -behandlung: Rauchgas-, Ascheschlamm- und Sickerwasser-Handhabungssysteme.
- Marine & Offshore: Seewasserkühlung, Ballastwasseraufbereitung, Chemikalieneinspritzung.
- Kernbrennstoffaufbereitung: Handhabung von Salpetersäure und Spaltprodukten.
- Säurebergbau & Metallraffination: Elektrogewinnung, Beizen, Elektrolytbehandlung.
Warum unsere ASTM B366 Legierung C22 Bögen wählen?

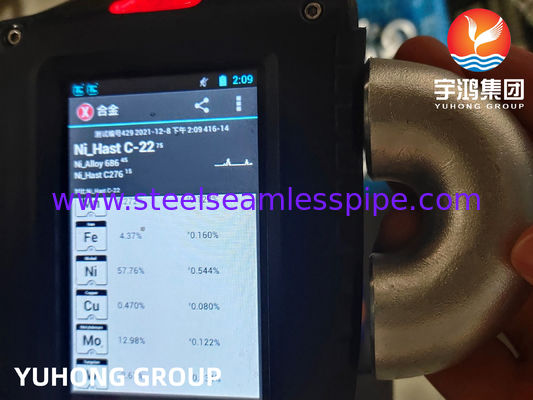

- Materialintegrität: Werkstoffprüfzeugnisse (MTCs) gemäß EN 10204 3.1/3.2, die die vollständige Rückverfolgbarkeit und Konformität garantieren.
- Präzisionsfertigung: Strikte Einhaltung der Maßtoleranzen nach ASME B16.9/B16.28 für perfekte Passgenauigkeit.
- Optimale Korrosionsbeständigkeit: Lösungsglühen gemäß ASTM B366 gewährleistet maximale Legierungsleistung.
- Globale Verfügbarkeit: Auf Lager in gängigen Größen; Sonderbestellungen werden umgehend ausgeführt.
- Technische Expertise: Technische Unterstützung bei der Materialauswahl und Anwendungseignung.
Bestellen Sie noch heute Ihre korrosionsbeständige Lösung!
Fordern Sie ein Angebot für ASTM B366 Legierung C22 (UNS N06022) Stumpfschweißbögen in Ihrer gewünschten Größe, Ausführung und Menge an. Geben Sie den Winkel (90°/45°/180°) und den Radius (LR/SR) an.
