ASME SA350 LF2 CL1 Kohlenstoffstahl Selbstverstärkte Düse geschmiedet Integralverstärkung

ASME SA350 LF2 CL1 Niedertemperatur-Kohlenstoffstahl Schmiedeteile Selbstverstärkte Stutzen

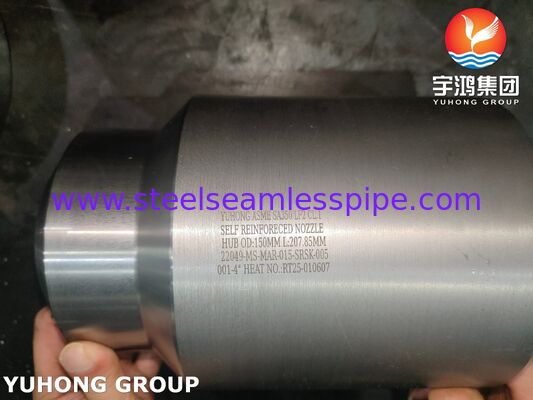

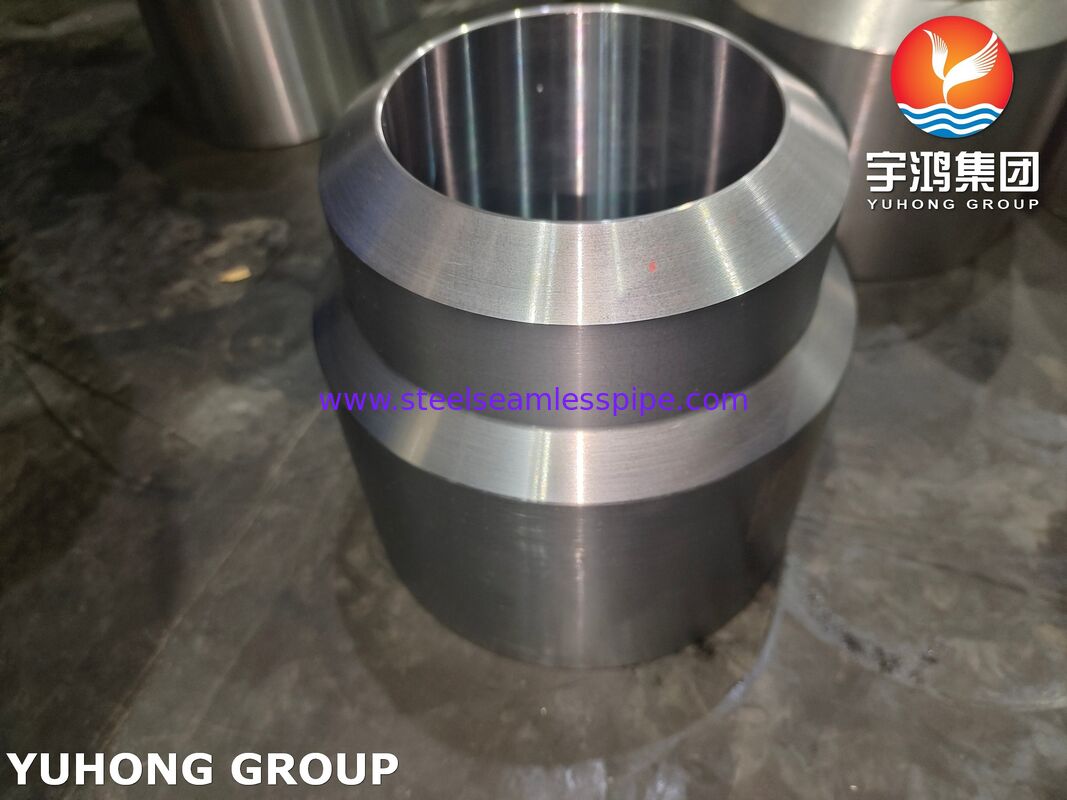

Die ASME SA350 LF2 CL1 Selbstverstärkte Niedertemperatur-Kohlenstoffstahl-Stutzen sind einteilige, warmgeschmiedete Stutzen, die aus Niedertemperatur-Kohlenstoffstahl gemäß ASME SA350 Grad LF2 Klasse 1 gefertigt werden. Die erforderliche Verstärkungsfläche um die Öffnung (normalerweise durch eine separate geschweißte Verstärkungsplatte bereitgestellt) ist integral als Teil des Stutzenkörpers geschmiedet. Dadurch entfällt eine separate Schweißnaht zwischen Platte und Mantel und es wird ein kontinuierlicher Kornfluss für erhöhte Festigkeit und Tieftemperaturzähigkeit bis -46°C (-50°F) erzielt.

Verfügbare Normen und Materialien

Vorteile des selbstverstärkten Designs:

1. Eliminiert eine potenzielle Leckstelle: Das Standard-„Repad“-Design erzeugt zwei Schweißnähte, die potenzielle Stellen für Korrosion und Lecks sind. Ein selbstverstärkter Stutzen hat eine einzige, besser gestaltete Schweißnaht.

2. Reduziert Spannungskonzentrationen: Die allmähliche, konturierte Form minimiert Spannungskonzentrationen an der Verbindung, was zu einer längeren Ermüdungslebensdauer führt, insbesondere unter zyklischer Belastung.

3. Vereinfacht die Inspektion: Mit weniger Schweißnähten ist die zerstörungsfreie Prüfung (ZfP) wie Radiographie oder Ultraschallprüfung einfacher und effektiver.

4. Besser für Hochdruck- oder zyklische Beanspruchung: Dies ist das bevorzugte Design für extreme Einsatzbedingungen.

Anwendungen

• Druckbehälter für Tieftemperatur-Kohlenwasserstoffdienste (z. B. Propan-, Butan-, LNG-Speicher)

• Ammoniak- und Ethylenanlagen

• Offshore-Plattformen (Nordsee, Arktis)

• Kryotanks (Flüssigstickstoff, -sauerstoff, -argon – bis -46°C)

• Wärmetauscher und Reaktoren, die thermischer Zyklisierung ausgesetzt sind

• Zellstoff- und Papierkocher

• Nukleare Hilfssysteme (geringe Anforderung)
