ASTM A403 WP321H Edelstahlrohrformstück ASME B16.9 Stumpfschweißung 180° Bogen

ASTM A403 / ASME SA403 WP321H Edelstahl 180 Grad Ellenbogen, B16.9 ButtweldRohrverbindungen

Wesentliche Merkmale der Rohrverbindungen aus Edelstahl nach ASTM A403 WP304H

• Hochtemperaturfestigkeit: Der Hauptvorteil von 321H ist seine überlegene Festigkeit und Kriechfestigkeit bei erhöhten Temperaturen (typischerweise über 1000°F / 540°C) im Vergleich zu Standard-321 oder 304/304H.

• Widerstand gegen Sensibilisierung: Die Titanstabilisierung verhindert eine Sensibilisierung beim Schweißen oder bei hoher Temperatur, wodurch die Korrosionsbeständigkeit erhalten bleibt.

• Korrosionsbeständigkeit: Gute allgemeine Korrosionsbeständigkeit, typisch für austenitische Edelstahle.

• Druckbewertung: Die Druckbewertung wird durch die Übereinstimmungsrohrschema (z. B. Sch 40, Sch 80, Sch 160, XXS) gemäß ASME B16.9 (die in A403 genannte Maßnorm) bestimmt.Die "H"-Klasse erlaubt es, bei höherem Druck und erhöhter Temperaturen verwendet zu werden.

• Abmessungen: müssen der ASME B16.9 ("Fabrikgefertigte geschmiedete Buttwelding-Fittings") entsprechen.

• Prüfung und Zertifizierung: Mit einem Materialprüfbericht (MTR/Konformitätsbescheinigung), der den Anforderungen der A403 entspricht, einschließlich der chemischen Analyse und der mechanischen Eigenschaften.Für bestimmte Anwendungen oder Zeitpläne könnte eine zerstörungsfreie Untersuchung (NDE) wie RT (Radiographie) festgelegt werden..

Materialäquivalent von ASTM A403 WP321/321H Edelstahl 180° Ellenbogen

Chemische Gleichung von ASTM A403 WP321/321H Edelstahl180 GradLenkung

Mechanische Eigenschaften von ASTM A403 WP321/321H Edelstahl180 GradLenkung

Hintern Schweiß Ellenbogen (45°)

Ein 45-Grad-Buttweld-Elbogen wird verwendet, um die Richtung eines Rohrsystems um 45 Grad zu ändern.die für die Verringerung von Druckverlusten und Turbulenzen von Vorteil sein kann.

Rückengewinde Ellenbogen (90°)
Ein 90-Grad-Buttweld-Elbogen ändert die Richtung des Rohrstroms um einen rechten Winkel (90 Grad).Erhältlich in verschiedenen Radien (kurzer oder langer Radius), was sich auf den Durchfluss und den Druckabfall auswirkt.

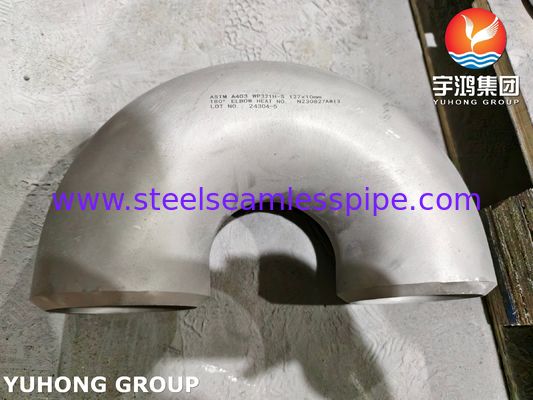

Hintern Schweiß Ellenbogen (180°)

Ein 180-Grad-Buttweld-Elbogen erzeugt eine U-Bekehrung im Rohrsystem, wodurch die Strömungsrichtung vollständig umgekehrt wird.Häufig in Anwendungen verwendet, bei denen ein Rückfluss erforderlich ist, z. B. in Kühlsystemen und bestimmten hydraulischen Anwendungen.

Anwendung

• Stromerzeugung: Hochtemperaturdampfleitungen, Kesselrohre, Überheizungen, Wiederheizungen.

• Öl- und Gasrefining: Hochtemperaturprozessleitungen, Ofenröhren, Transferleitungen in katalytischen Crackern.

• Petrochemische Anlagen: Hochtemperaturreaktoren, Wärmetauscher, Öfenleitungen.

• Chemische Verarbeitung: Linien für den Umgang mit heißen, ätzenden Medien.

• Anwendungen, bei denen austenitische Rohre aus rostfreiem Stahl unter anhaltendem hohem Druck und hoher Temperatur betrieben werden müssen, bei denen die Kriechfestigkeit kritisch ist.

PT-Test
