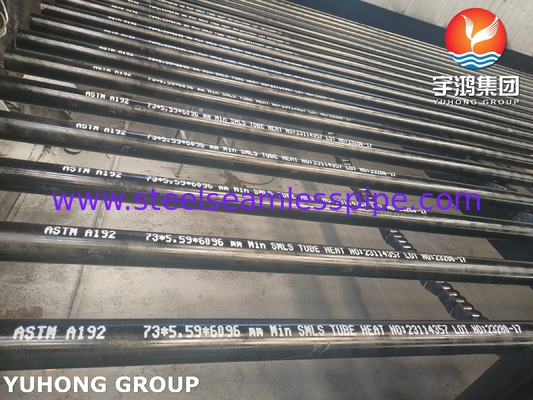

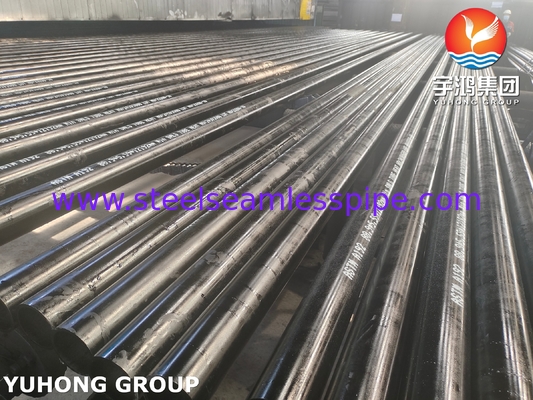

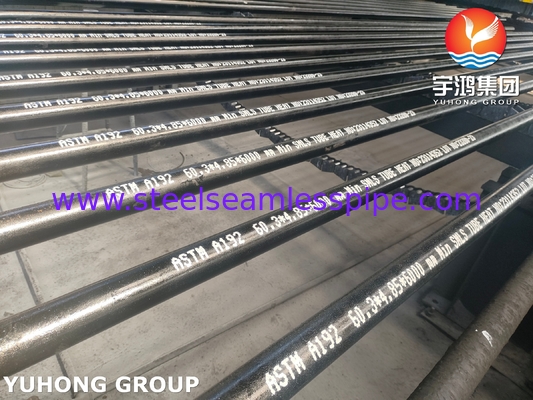

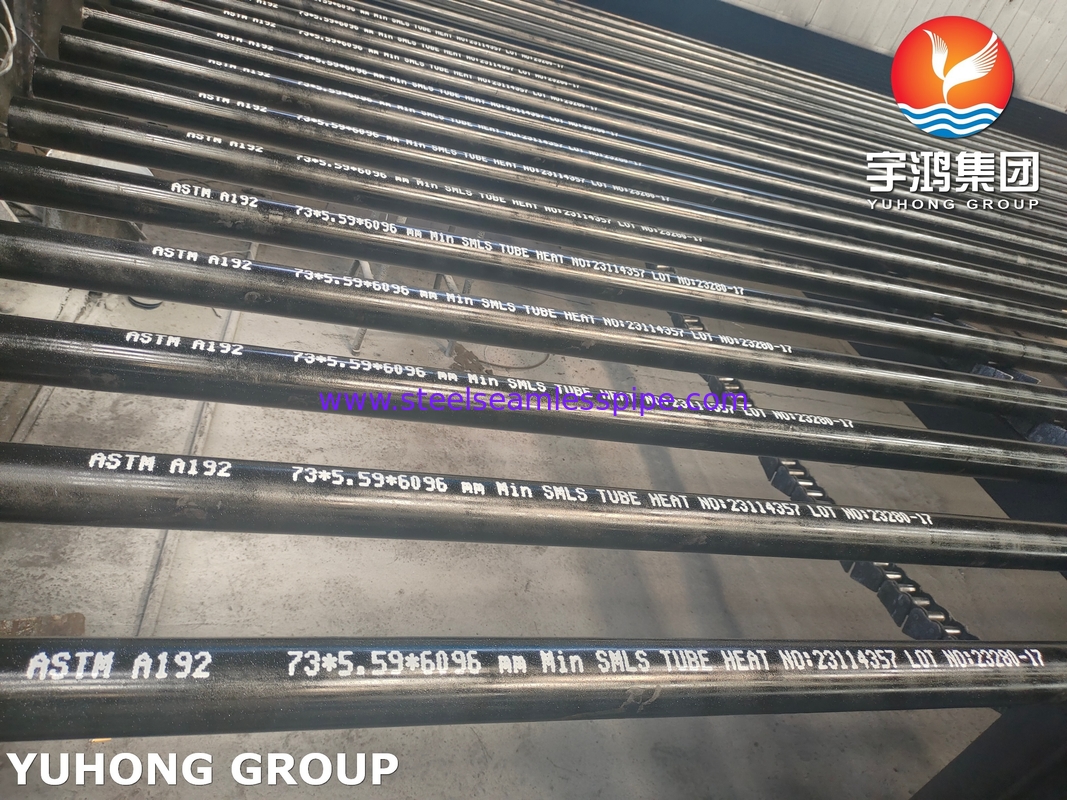

ASTM A192 Nahtloses Kohlenstoffstahlrohr für Economizer und Öfen

ASTM A192 Wärmetauscherrohr Chemische Zusammensetzung

ASTM A192 Definition des nahtlosen Rohrkerns:
ASTM A192 ist eine von ASTM International festgelegte Standardspezifikation, die sich auf nahtlose Kohlenstoffstahlkessel- und Überhitzerrohre mit minimaler Wandstärke bezieht, die speziell für Hochdruckanwendungen in Wärmetauschern entwickelt wurden, insbesondere für Wasserrohrkessel, Überhitzer und Wärmetauscher, bei denen Zuverlässigkeit unter Druck entscheidend ist.

Hauptmerkmale & Anforderungen:

ASTM A192 Herstellung nahtloser Rohre:

Nahtlos: Rohre werden ohne Längsschweißnaht hergestellt, typischerweise durch Heißrotationsstechen, gefolgt von Warmwalzen oder Kaltziehen. Dies eliminiert einen potenziellen Schwachpunkt, der für die Hochdruckintegrität entscheidend ist.

Kaltgefertigt: Oft kaltgezogen, um präzise Abmessungen, eine glatte Oberflächenbeschaffenheit und verbesserte mechanische Eigenschaften zu erzielen.

Wärmebehandlung: Wird im normalisierten oder spannungsarm geglühten Zustand geliefert. Diese Wärmebehandlung verfeinert die Kornstruktur, erhöht die Festigkeit und Duktilität und baut innere Spannungen aus der Herstellung ab.

ASTM A192 Abmessungen & Toleranzen nahtloser Rohre:

Minimale Wandstärke: Dies ist das definierende Merkmal. Der Standard legt Mindestwandstärken für verschiedene Außendurchmesser (AD) fest. Die tatsächliche Wandstärke muss mindestens diesem Minimum entsprechen, kann aber (innerhalb der Toleranzen) dicker sein. Rohre werden oft basierend auf ihrer minimalen Wand bestellt.

Toleranzen: Strenge Maßtoleranzen werden für den Außendurchmesser (AD) und die Wandstärke festgelegt, um eine korrekte Passung und Leistung in Rohrböden und während der Aufweitung/des Walzens zu gewährleisten.

Mechanische Eigenschaften:

Zugfestigkeit: Mindestanforderung festgelegt (z. B. min. 47 ksi / 325 MPa).

Streckgrenze: Mindestanforderung festgelegt (z. B. min. 26 ksi / 180 MPa).

Dehnung: Mindestprozentsatz der Dehnung erforderlich, um eine ausreichende Duktilität für das Biegen und die Rohraufweitung während der Installation zu gewährleisten.

ASTM A192 Prüfung & Inspektion nahtloser Rohre (Pflicht):

Hydrostatische Prüfung oder zerstörungsfreie elektrische Prüfung (ZfP): Jedes Rohr muss entweder einer hydrostatischen Druckprüfung (zur Erkennung von Lecks) oder einem zugelassenen ZfP-Verfahren (wie Wirbelstromprüfung) unterzogen werden, um die Unversehrtheit und Dichtheit zu gewährleisten.

Flachdrückprüfung: Proben werden auf einen bestimmten Abstand abgeflacht, um die Duktilität und das Fehlen von Fehlern ohne Risse oder Ablagerungen zu demonstrieren.

Aufweitungsprüfung: Proben werden auf einen bestimmten prozentualen Durchmesserzuwachs aufgeweitet, um die Duktilität und Eignung für die Aufweitung in Rohrböden zu demonstrieren.

Härteprüfung: Oft durchgeführt, um die Konsistenz sicherzustellen und mit der Zugfestigkeit zu korrelieren.

Zugversuch: Bestimmt Zugfestigkeit, Streckgrenze und Dehnung.

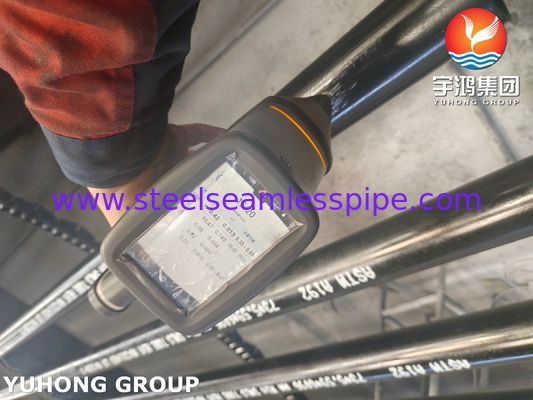

Chemische Analyse: Überprüft, ob die Zusammensetzung die festgelegten Grenzwerte einhält.

Sichtprüfung: Überprüft auf Oberflächenfehler wie Nähte, Überlappungen, Risse oder Zunder, die über die zulässigen Grenzen hinausgehen.

Oberflächenbeschaffenheit:

Es sind relativ glatte Oberflächen ohne Zunder erforderlich. Geringfügige Oberflächenfehler sind zulässig, sofern die Wandstärke über dem Minimum bleibt und sie nicht tief eindringen. Sauberkeit ist wichtig für die Wärmeübertragungseffizienz.

ASTM A192 Hauptanwendungen für nahtlose Rohre:

Hochdruck-Wärmetauscher: Insbesondere dort, wo sich das Medium auf der Rohrseite unter hohem Druck befindet.

Wasserrohrkessel: Rohre, die eine Wasser/Dampf-Mischung innerhalb des Kesselofens enthalten.

Überhitzer: Rohre, in denen gesättigter Dampf aus der Kesseltrommel weiter auf höhere Temperaturen erhitzt (überhitzt) wird.

Economizer: Abschnitte, die Speisewasser unter Verwendung von Rauchgaswärme vorheizen.

Andere Hochdruck-Prozesswärmetauscher: Wenn die Kombination aus Druckfestigkeit, Temperaturfähigkeit und Wirtschaftlichkeit von Kohlenstoffstahl geeignet ist.

Warum ASTM A192 nahtlose Rohre wählen?

Hochdruckfähigkeit: Speziell für die anspruchsvollen Drücke in Kesseln und Überhitzern konzipiert.

Zuverlässigkeit: Nahtlose Konstruktion und strenge Tests gewährleisten die Integrität unter Druck.

Gute Wärmeleitfähigkeit: Kohlenstoffstahl überträgt Wärme effizient.

Schweißbarkeit & Formbarkeit: Die kohlenstoffarme Zusammensetzung erleichtert das Schweißen und die Rohraufweitung.

Wirtschaftlichkeit: Im Vergleich zu legierten Stählen bietet Kohlenstoffstahl ein gutes Gleichgewicht zwischen Leistung und Kosten für den Betrieb mit moderater Temperatur und Hochdruckdampf/Wasser.

Zusammenfassung:
ASTM A192 spezifiziert nahtlose Rohre aus kohlenstoffarmem Stahl mit definierter Mindestwandstärke, hergestellt nach präzisen Abmessungen, streng geprüft (hydro/ZfP, Flachdrück-, Aufweitungs-, Zug-, Chemieprüfung) und wärmebehandelt. Sie sind das Arbeitsmaterial für Hochdruckrohre in Kesseln, Überhitzern und ähnlichen Wärmetauschern, die bei moderaten Temperaturen betrieben werden und für ihre Druckintegrität, Wärmeübertragungseffizienz und Wirtschaftlichkeit geschätzt werden.
