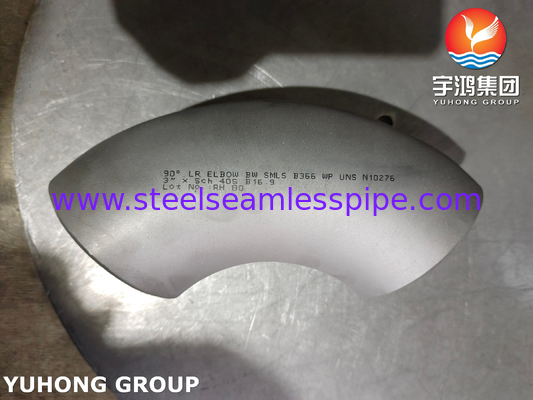

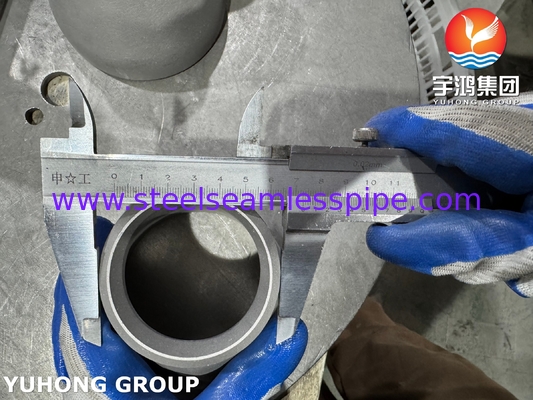

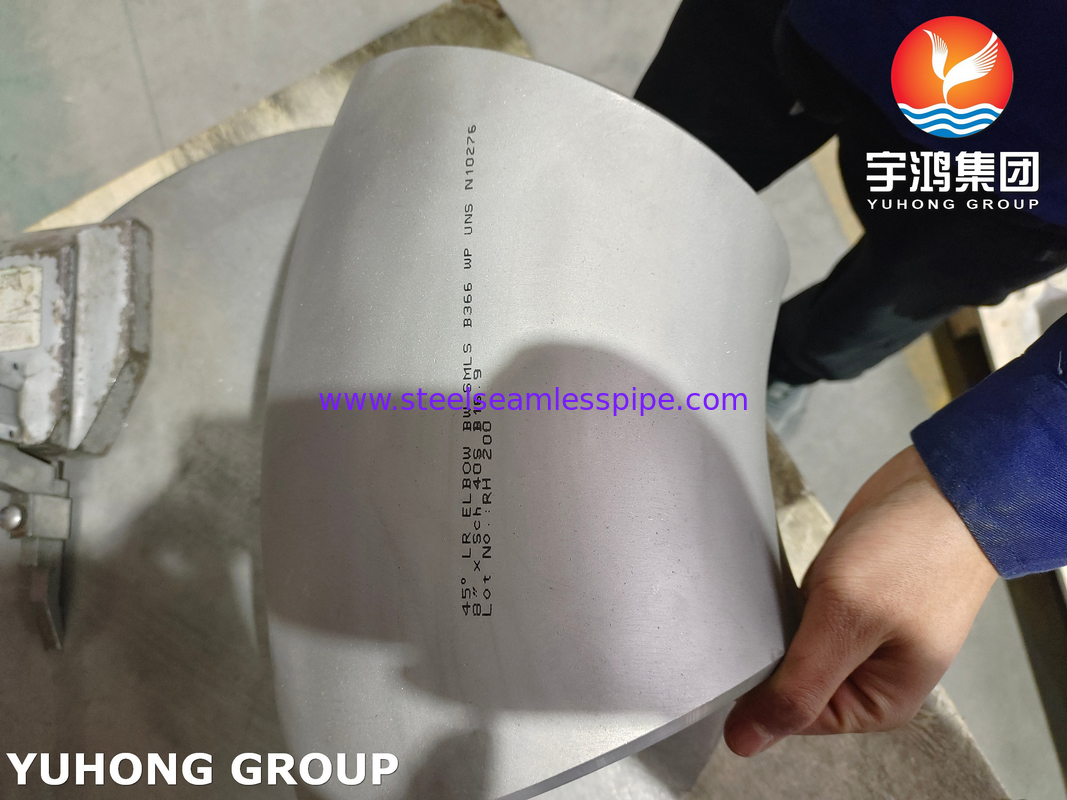

ASTM B366 UNS N10276 / Hastelloy C276 Ellbogen Hastelloy Stahl Buttweld Fitting

ASTM B366 UNS N10276 / Hastelloy C276 Bogen Hastelloy Stahl Stumpfschweißfitting

Das ASTM B366 UNS N10276 (allgemein als Hastelloy C276 bezeichnet) ist eine Nickel-Molybdän-Chrom-Legierung mit außergewöhnlicher Korrosionsbeständigkeit in einer Vielzahl von anspruchsvollen Umgebungen. Diese Legierung ist besonders bekannt für ihre Fähigkeit, starken oxidierenden und reduzierenden Mitteln standzuhalten, sowie für ihre Widerstandsfähigkeit gegen lokale Korrosion wie Lochfraß und Spaltkorrosion.

Merkmale des Hastelloy C276 Bogens Stumpfschweißfitting:

• Materialzusammensetzung:

  • Nickel (Ni): Überwiegend hoher Gehalt für überlegene Korrosionsbeständigkeit.
  • Molybdän (Mo): Verbessert die Beständigkeit gegen reduzierende Mittel.
  • Chrom (Cr): Bietet ausgezeichnete Beständigkeit gegen oxidierende Umgebungen.

• Korrosionsbeständigkeit:

  • Hervorragende Beständigkeit in chemischen Prozessumgebungen, einschließlich starker Oxidationsmittel, Chloride und oxidierender Salze.
  • Geeignet für Anwendungen in Industrien, in denen die Exposition gegenüber Salzsäure, Schwefelsäure und Oxidationsmitteln wie Eisen(III)-chlorid und Kupfer(II)-chlorid üblich ist.

• Mechanische Festigkeit:

  • Ausgezeichnete mechanische Eigenschaften, die hohe Festigkeit und Haltbarkeit unter Druck und bei hohen Temperaturen gewährleisten.

• Anwendungen:

  • Weit verbreitet in der chemischen Verarbeitung, Petrochemie, Schifffahrt und Pharmaindustrie.
  • Ideal für Rohrleitungssysteme, die hochkorrosive Flüssigkeiten handhaben.

• Herstellungsstandard:

  • Produziert und geprüft nach dem ASTM B366 Standard, der eine hochwertige Fertigung und strenge Prüfungen für Stumpfschweißfittings gewährleistet.

Spezifikation:

Chemische Zusammensetzung:

Mechanische Eigenschaften:

Abmessungen:

Nennweite		Außendurchmesser an der Fase (mm)	Mitte bis Ende (mm)
			90° Bogen		45° Bogen
DN	NPS	AD	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Hinweise: 1) Neben diesen werden auch GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 usw. angewendet. 2) Bögen mit NPS über 48 werden nach den zwischen Käufer und Hersteller vereinbarten Größen gefertigt.
