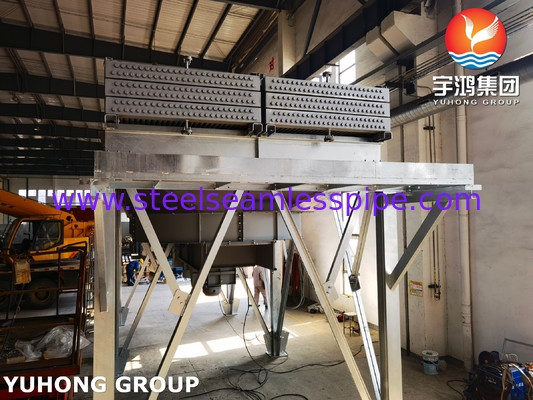

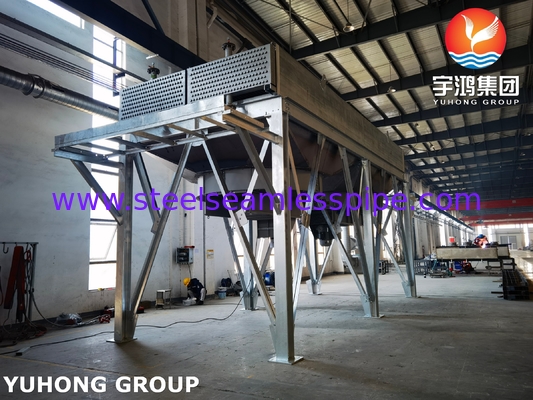

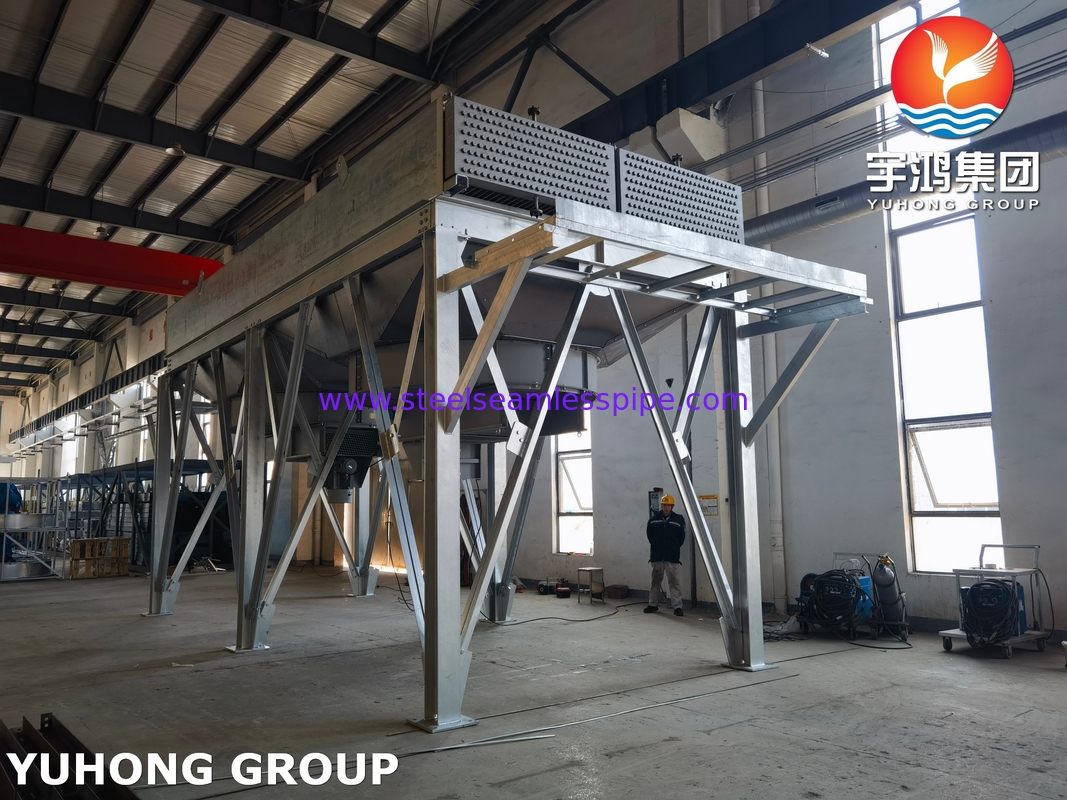

Luftstrahltyp Horizontale Luftgekühlte Wärmetauscher eingebettete G Fin Tube API 661 ASME VIII Div.1, ISO 13706

Luftstrahl-Typ Horizontale luftgekühlte Wärmetauscher, eingebettete G-Finnenröhre, API 661, ASME VIII Div.1, ISO 13706


HHorizontale luftgekühlte Wärmetauscher (ACHE)ist ein Wärmetauscher, bei demWarme Prozessflüssigkeit fließt durch horizontale Rohre, während die Umgebungsluft durch sie gezwungen oder induziert wirdSie werden häufig inRaffinerien, petrochemische Anlagen, Kraftwerke und Gasverarbeitungsanlagenaufgrund ihrer Effizienz und ihrer platzsparenden Konstruktion.



1Schlüsselmerkmale der horizontalen ACHE

A. Konstruktion und Bauteile

1. Rohrbundel

   • mit einer Breite von nicht mehr als 20 mm(normalerweise mit Flossen für eine bessere Wärmeübertragung).

   • Ausgangsstoffe:Kohlenstoffstahl, Edelstahl, Kupfer-Nickel, Titan.

   • Flossen:Aluminium (am häufigsten), Edelstahl oder verzinktes Stahl.

2. Fans und Fahrer

   • Gezwungener Zug (Ventilatoren unterhalb des Bündels)oderInduktiver Zug (Ventilatoren über dem Bündel).

   • Typ der Lüfter:mit einer Breite von mehr als 20 mm.

   • Fahrer:Elektromotoren, Dampfturbinen oder hydraulische Systeme.

3. Überschriften und Düsen

   • mit einer Breite von mehr als 20 mm.

   • mit einer Leistung von mehr als 10 Wthermische Ausdehnung.

4. Unterstützungsstruktur

   • Stahlrahmen aus Kohlenstoffmit korrosionsbeständiger Beschichtung.

   • fürWind- und seismische Belastungen(nach API 661).

B. Strömungskonfiguration

• Durchfluss von Prozessflüssigkeiten: Innenröhren (ein- oder mehrgängig).

• Luftströmung: Kreuzfluss über Flossenröhren.

2Vorteile der horizontalen ACHE

✔Raumwirksamkeit- Kompakter Fußabdruck im Vergleich zu vertikalen Entwürfen.
✔Eine bessere Luftverteilung- Einheitliche Kühlung durch horizontale Luftströme.
✔Einfache WartungDie Schlauchbündel lassen sich zur Reinigung leicht entfernen.
✔Flexibler Aufbau️ Kann auf Rohrträgern oder auf Bodenebene installiert werden.
✔Energieeffizient Variable Ventilatoren optimieren den Stromverbrauch.

3. Gemeinsame Anwendungen

• Raffinerien: Kühlung von Kohlenwasserstoffströmen (z. B. Luftkondensatoren).

• Kraftwerke: Hilfskühlung für Gleitöl, Transformatoröl.

• Gasverarbeitung: Kondensatoren für Erdgasflüssigkeiten (NGL).

• Chemische Anlagen: Kühlreaktoren, Destillationssäulen.

4. Konstruktionsüberlegungen (API 661 Konformität)

A. Wärmeeffizienz

• Konstruktionsumgebungstemperatur: Typischerweise38°C (100°F).

• Anflugtemperatur: Differenz zwischen Ablassprozesstemperatur und Umgebungsluft (normalerweise10°C bis 20°C)

B. Mechanische Konstruktion

• Windbelastung: muss standhalten160 km/h (100 mph)Gewitter.

• Seismische Konstruktion: pro Ortscode (z. B. ASCE 7).

• Korrosionsfreiheit: Mindestwert1.5 mm (1/16 Zoll).

C. Vibrations- und Lärmkontrolle

• Analyse der natürlichen FrequenzUm Resonanz zu vermeiden.

• Schallgehäusewenn die Geräuschbelastung85 dB (A).

5. Wartung und Fehlerbehebung

6Vergleich: Horizontale gegen vertikale ACHE

Schlussfolgerung

Horizontale luftgekühlte Wärmetauscher sind vielseitig, effizient und leicht zu warten, was sie ideal für Raffinerien, Kraftwerke und Gasverarbeitung macht.ISO 13706, und ASME BPVC.
