Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ISO9001-2008, API 5L, API 5CT |
| Modellnummer: | GOST 9941-81 |
| Min Bestellmenge: | 500 Kilo |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | SPERRHOLZKISTE, BÜNDEL, GESPONNENE TASCHE |
| Lieferzeit: | Hängt von der Menge ab |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Tonnen pro Monat |
| Spezifikation: | BS6323 Teil 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Zulassung: | 12X18H12T |
|---|---|---|---|
| Überdosierung: | 3/4" (19.05), 1"(25.4), 1-1/4" ((31.75), 1-1/2" ((38.1), 2" (50.8), 2-1/2" ((63.5), 3" (76.2) | Typ: | Ein Kilometer, GKM, NKM, NZF |
| Zeitplan: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Material: | Kohlenstoffstahl |
| Markieren: | Leistung im Kesselrohr,Rohr aus kohlenstoffarmem Stahl,ERW1 Kesselrohr |
||

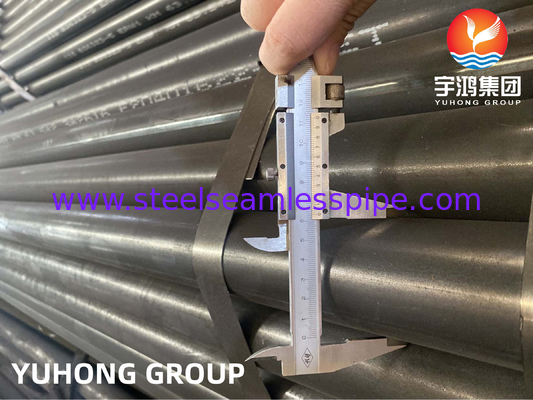

BS 6323-5 ERW1 KM Kesselrohr
BS 6323-5 ERW1 KM Boiler Tube ist eine britische Norm für elektrisch widerstandsgeschweißte (ERW) Kohlenstoffstahlrohre, die in Kesselanwendungen verwendet werden.Der Wert ERW1 zeigt an, dass das Rohr aus kohlenstoffarmem Stahl hergestellt wurde.Diese Spezifikation legt die Anforderungen an die Abmessungen, die mechanischen Eigenschaften und die,und Prüfung des Kesselrohrs zur Gewährleistung seiner sicheren und zuverlässigen Leistung in industriellen Kesselanwendungen.
Stahlgehalt und chemische Zusammensetzung:
| Entwurf Land |
Chemische Zusammensetzung (Analyse der Löffel) | Mechanische Eigenschaften | |||||||||||||
| C | - Ja. | In | P | S | KM (geschweißt) | GMK und GZF (ausgeschmolzen) | NKM und NZF (normalisiert) | ||||||||
| Maximal. | Maximal. | Maximal. | Maximal. | Maximal. | Re Min. |
Rm Min. |
Eine Min. |
Eine Min. |
Re Min. |
Rm Min. |
Eine Min. |
Re Min. |
Rm Min. |
Eine Min. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | - Ich weiß. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - Ich weiß. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - Ich weiß. | - Ich weiß. | 340 | 490 | 20 |
| Durchmesser | Toleranz | |||
| 1 | 2 | 3 | ||
| Ich bin fertig. | Bis einschließlich | KM-Bedingung D/a | GKM, GZF,NKM, NZF Zustand 20 |
|
| ≤ 40 GKM,GZF, | ||||
| NKM, NZF-Bedingung≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ± 0,75% der Außenseite | ± 1% des Außendurchmessers | ±1,5% des Außendurchmessers | |
| Durchmesser |
||||
| Rohrgrößen für Wärmetauscher, Kondensatoren und Kessel | |||||||||||
| Außendurchmesser | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Wandstärke mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | Zoll | Gewicht kg/m | |||||||||
| 6.35 | 1 / 4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1 / 2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | Ein Viertel | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | Zwei und eine Hälfte | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | Vier und eine Hälfte | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Form der Röhre:Gerade & U-Bogen & Flossen & Gewickelt | |||||||||||
| Rohr aus Edelstahl:Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | |||||||||||
|
Kohlenstoff- und Legierstahlrohr:Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
|||||||||||
Anwendung
Offshore-Ölbohrunternehmen
Stromerzeugung
Petrochemie
Gasverarbeitung
Spezialchemikalien
Arzneimittel
Pharmazeutische Ausrüstung
Chemische Ausrüstung
Meereswassergeräte
Wärmetauscher
Kondensatoren
Zellstoff- und Papierindustrie
