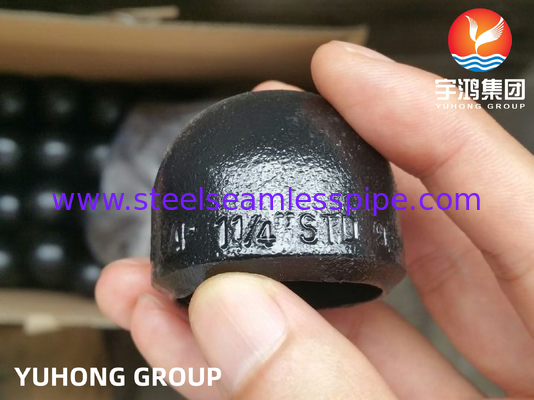

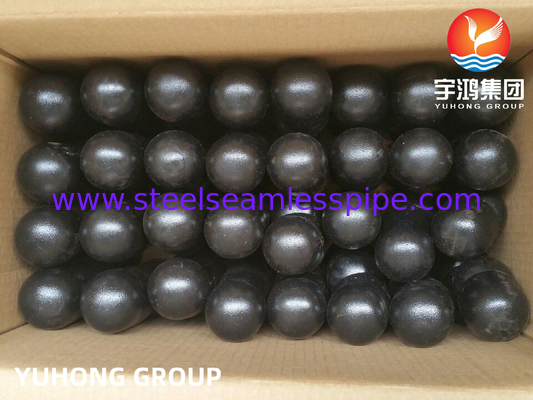

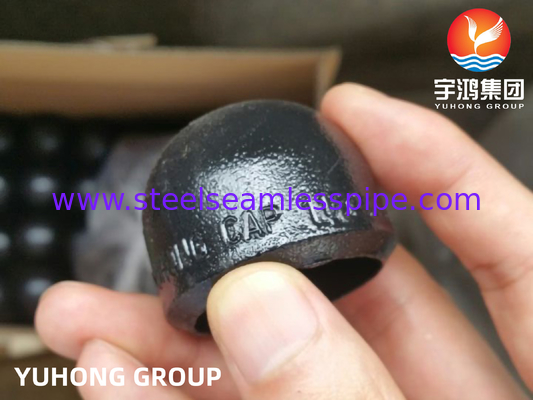

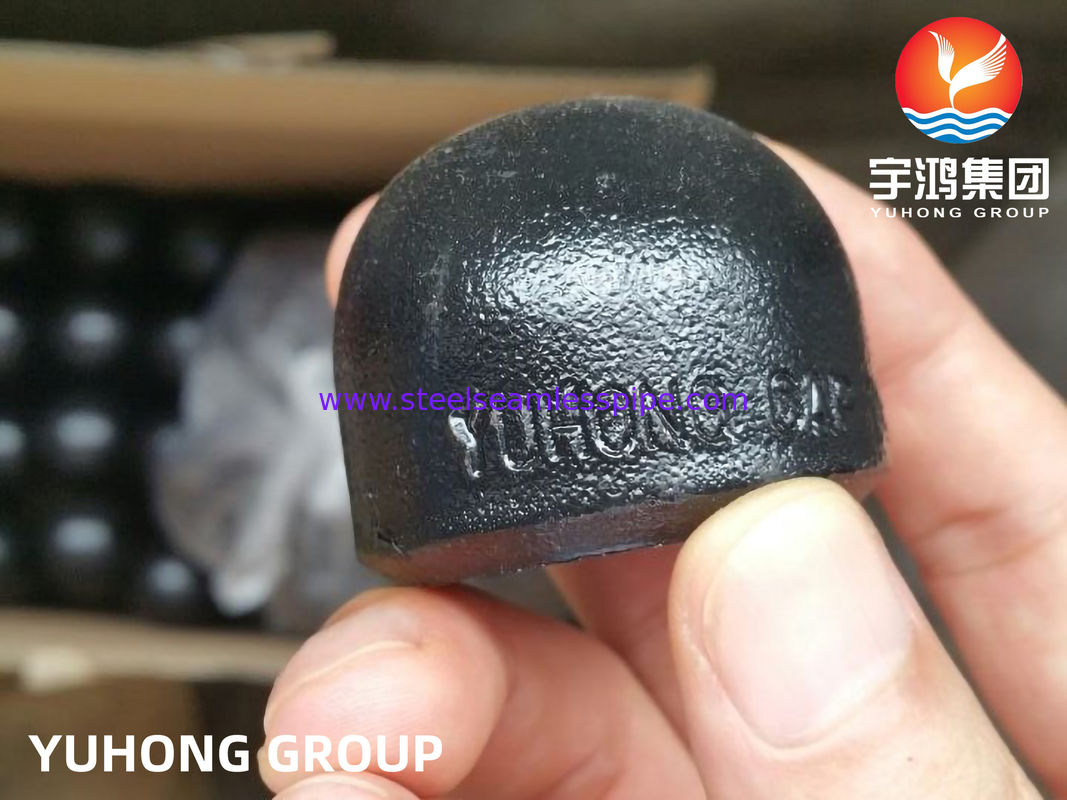

ASTM A234 WPB Endkappe Kohlenstoffstahl Buttweld-Rohrbelag

Übersicht:

Die WPB Endkappe ist eine kritische Komponente in verschiedenen Rohrleitungs- und Rohrleitungssystemen, die entworfen wurde, um die Enden oder Enden eines Rohres zu versiegeln.oder zusammengesetzt, ist seine Hauptfunktion, das Eindringen von Schadstoffen, Flüssigkeiten oder Gasen zu verhindern und so die Integrität des Systems zu gewährleisten.

Einige Endkappen verfügen über zusätzliche Funktionen wie Rillen oder Gewinde für eine verbesserte Sicherheit und Stabilität.Die Auswahl des Materials hängt häufig von der Anwendungsumgebung ab., ätzende Stoffe oder extreme Temperaturen.

Die Anwendungen von WPB-Endkappen sind weit verbreitet und reichen von Sanitär- und HVAC-Systemen bis hin zu Industriemaschinen und Automobilkomponenten.Diese Endkappen helfen, die Effizienz und Sicherheit des Systems durch Minimierung von Leckagen und Schutz der internen Komponenten vor äußeren Elementen zu erhalten.

Darüber hinaus sind sie in verschiedenen Größen und Formen erhältlich, um verschiedene Rohrdurchmesser und Spezifikationen zu berücksichtigen, was sie für viele Anlagen vielseitig macht.Diese Endkappen können in der Regel leicht entfernt und ausgetauscht werden., die Reparaturen oder Änderungen des Systems ohne erhebliche Ausfallzeiten erleichtern.

Spezifikation:



Standards	Die in Absatz 1 genannten Anforderungen gelten nicht.
Material	WPB
Typ	Hinterkopfkappe
Verbindung	Schweißen
Größe	1/2"-48" ((DN15-DN1200) oder maßgeschneiderte Größe
Stärke	SCH10S-XXS ((2-60mm)
Oberfläche	Schwarze Malerei
Verpackung	Verpackung aus Sperrholz/Palette



Chemische Zusammensetzung:



Zulassung	C	In	P	S	- Ja.	Die	- Das ist Mo.	Ni	- Was?	Andere
WPB	0.03 max.	0.29-1.06	0.05 max.	0.058 max.	0.10 Minuten	0.40 max.	0.15 max.	0.40 max.	0.40 max.	Vanadium 0.08



Mechanische Eigenschaften:



Zulassung	Leistungsstärke, min. Ksi [MPa]	Zugfestigkeit, min. Ksi [MPa]	Verlängerung %
WPB	35(240)	60(415)	22



Abmessungen für BW Cap:



Nominelle Größe		Außendurchmesser bei Bevel (mm)	Länge (mm)		Grenzdicke der Wand für die Länge E (mm)
DN	NPS	Eine Überdosis.	E	E1
15	1 / 2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	Ein Viertel	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	Zwei und eine Hälfte	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	Ich...	Ich...
700	28	711.0	267	Ich...	Ich...
750	30	762.0	267	Ich...	Ich...
800	32	813.0	267	Ich...	Ich...
850	34	864.0	267	Ich...	Ich...
900	36	914.0	267	Ich...	Ich...
950	38	965.0	305	Ich...	Ich...
1000	40	1016.0	305	Ich...	Ich...
1050	42	1067.0	305	Ich...	Ich...
1100	44	1118.0	343	Ich...	Ich...
1150	46	1168.0	343	Ich...	Ich...
1200	48	1219.0	343	Ich...	Ich...
Allgemeine Anmerkung: Die Form dieser Kappen muss elliptisch sein und den Anforderungen des ASME-Kessel- und Druckbehälterkodex entsprechen. Anmerkungen: (1) Länge E gilt für eine Dicke, die nicht größer ist als die in Spalte E angegebene Dicke. (2) Länge E1gilt für eine Dicke, die größer ist als die in Spalte “Grenzwandstärke für die Länge“ angegebene Dicke, E “ für NPS 24 und kleiner.1wird im Einvernehmen zwischen dem Hersteller und dem Käufer erfolgen.
