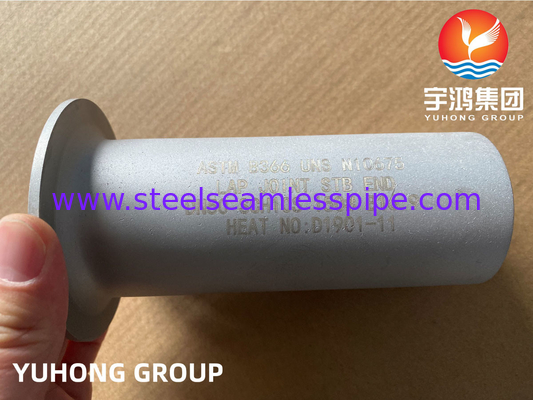

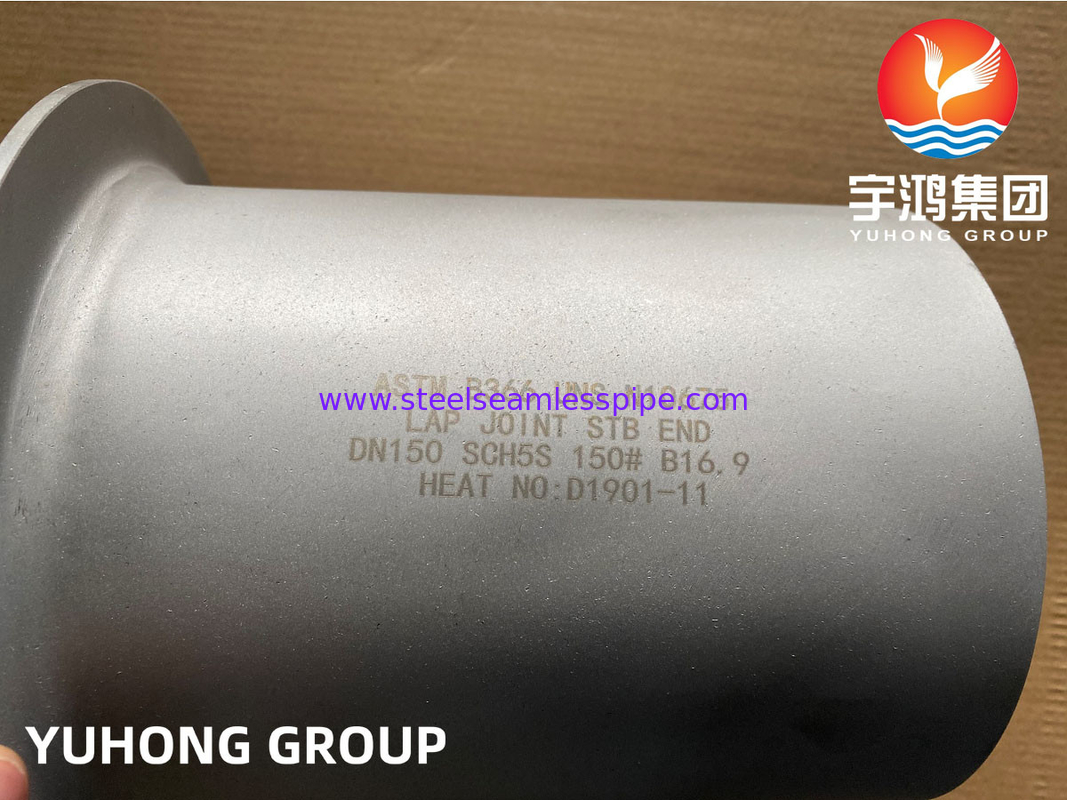

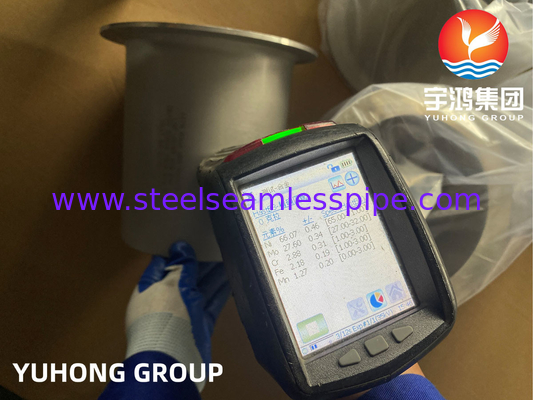

Schlauchgelenk Stub End Hastelloy B3 Nickellegierung Buttweld Fitting ASTM B366 UNS N10675

Übersicht:

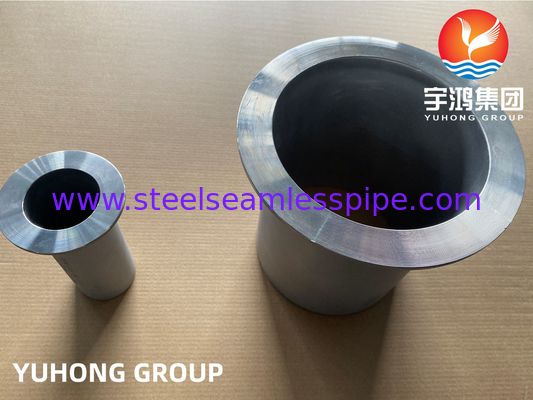

Hastelloy B3 Lap Joint Stub End ist eine spezielle Komponente aus Hastelloy B3,eine hochleistungsfähige Nickel-Molybdän-Legierung, bekannt für ihre außergewöhnliche Beständigkeit gegen Salzsäure bei allen Konzentrationen und TemperaturenDiese Legierung weist außerdem eine ausgezeichnete Beständigkeit gegen Schwellungen, Spannungskorrosions-Risse und Oxidation auf, was sie für korrosive Umgebungen ideal macht.

Das Ende des Lendenverbindungsstubs verfügt über ein flaches Profil, das eine einfache Verbindung zu Rohrflanschen ermöglicht und eine sichere und undicht vermittelbare Schnittstelle bietet.Einfach montieren und demontieren, was bei Wartungsarbeiten besonders vorteilhaft ist.

Zu den Hauptmerkmalen von Hastelloy B3 gehören:

- Korrosionsbeständigkeit: hervorragende Beständigkeit gegen reduzierende Umgebungen, insbesondere bei organischen und anorganischen Säuren, was die Haltbarkeit bei harten chemischen Verarbeitungsverfahren erhöht.

- Temperaturstabilität: Beibehält seine mechanischen Eigenschaften über einen breiten Temperaturbereich hinweg und gewährleistet eine zuverlässige Leistung unter verschiedenen Betriebsbedingungen.

- Herstellbarkeit: Die Legierung kann leicht geschweißt und geformt werden, so daß sie in verschiedenen industriellen Anwendungen angepasst werden kann.

- Vielseitigkeit: Geeignet für den Einsatz in der chemischen Verarbeitung, in der petrochemischen Industrie und in anderen Anwendungen, in denen aggressive Medien vorhanden sind, was seine Rolle in kritischen Systemen stärkt.

Spezifikation:

Chemische Zusammensetzung:

Mechanische Eigenschaften:


Abmessungen:

Nominelle Größe		OD des Zylinders (mm)		Länge (mm)		Radius des Fillets (mm)		Durchmesser der Lap (mm)
DN	NPS	Überdosis		F		R		G
		Max, du bist ein guter Mann.	- Ich weiß nicht.	Langer Typ	Kurzer Typ	Eine	B max.
15	1 / 2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	Ein Viertel	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	Zwei und eine Hälfte	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Anmerkungen: 1) Bei Verwendung des kurzen Typs bei größeren Flanschen mit PN 50 und PN 110 ((300 und 600 Pfund) und bei Flanschen mit PN 150 ((900 Pfund) und höher:oder der lange Typ wird auf dem größeren Flansch mit PN 260 und PN 420 ((1500 und 2500LB) verwendet, die Länge des Zylinders hinzugefügt werden kann, um das Schweißen möglich zu machen, wird die Hinzufügung von Hersteller und Käufer ausgehandelt. 2) Die Gelenkdicke wird hinzugefügt, wenn die TG- und MFM-Kontaktfläche der Flansche verwendet wird, und die Zusatzdicke erhöht (nicht in die) Grundlänge F einbezogen). 3) Der Radius des Fillets R (Typ A) muss den Radius der losen Flansche gemäß GB/T 9118.1 9118.2 oder ASME B16 entsprechen.5Der Radius des Fillets R (Typ B) wird nur für die Normen der MSS SP-43 mit kurzer Länge F angewendet. 4) Der Durchmesser der Umschlagverbindung G entspricht der in ASME B16.5 angegebenen bearbeiteten Standardfläche, und die Rückseite der Verbindung ist so zu bearbeiten, dass sie der Montagefläche entspricht.der in ASME B 16 angegebenen Größe K.5 gelten. 5) Die Mindestdicke der Rumpfverbindung t darf nicht geringer sein als die Nennwanddicke des Rohrs.
