Yuhong Holding Group Co., LTD
Herkunftsort: | China |
Markenname: | YUHONG |
Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modellnummer: | ASTM A234 WP9 |
Min Bestellmenge: | 1pcs |
---|---|
Verpackung Informationen: | Sperrholzkiste, Palette |
Lieferzeit: | 7-15 Tage |
Zahlungsbedingungen: | T/T, L/C |
Standard: | ASTM A234 | Material: | WPB, WP9, WP5 |
---|---|---|---|
Grad: | 45, 90, 180 | Redius: | LR, SR |

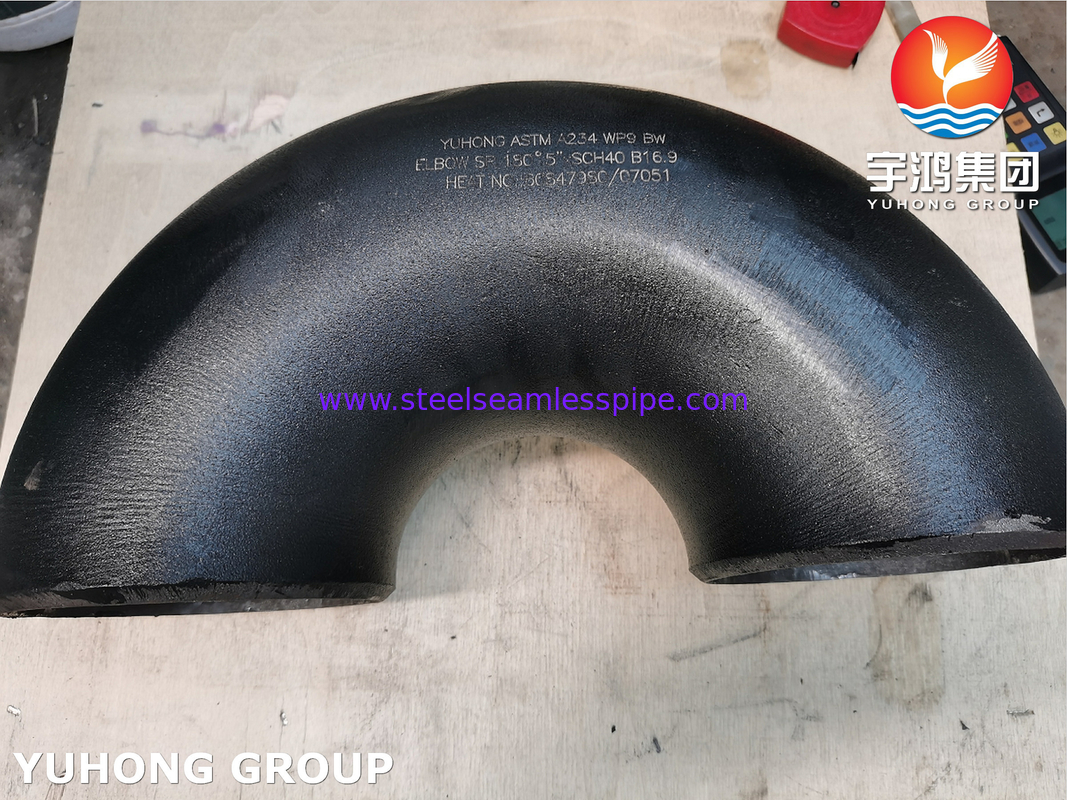

ASTM A234 WP9 CoMo Alloy Steel 180 DGE Return SR B16.9 für Rohrrückführung mit großem Außendurchmesser
Der 180-Grad-Stumpfschweißbogen aus legiertem Co-Mo-Stahl ist eine Art Rohrverbindung, die in Rohrleitungssystemen verwendet wird, um die Strömungsrichtung um 180 Grad zu ändern.Es wird häufig in industriellen Anwendungen eingesetzt, insbesondere in der Öl- und Gasindustrie, der Petrochemie und der Energieerzeugung.
Nominell Rohrgröße |
Außen Durchmesser |
Innen Durchmesser |
Wand Dicke |
Center Beenden |
Rohr Zeitplan |
Gewicht Pfund |
1/2 | 0,84 | 0,622 | 0,109 | 0,62 | 40 | 0,09 |
3/4 | 1.05 | 0,824 | 0,113 | 0,75 | 40 | 0,1 |
1 | 1,32 | 1.05 | 0,133 | 0,88 | 40 | 0,22 |
1 1/4 | 1,66 | 1,38 | 0,14 | 1 | 40 | 0,33 |
1 1/2 | 1.9 | 1,61 | 0,145 | 1.12 | 40 | 0,43 |
2 | 2,38 | 2.07 | 0,154 | 1,38 | 40 | 0,85 |
2 1/2 | 2,88 | 2.47 | 0,203 | 1,75 | 40 | 1.7 |
3 | 3.5 | 3.07 | 0,216 | 2 | 40 | 2.5 |
3 1/2 | 4 | 3,55 | 0,226 | 2,25 | 40 | 3.4 |
4 | 4.5 | 4.03 | 0,237 | 2.5 | 40 | 4.5 |
5 | 5.56 | 5.05 | 0,258 | 3.12 | 40 | 7.5 |
6 | 6.62 | 6.06 | 0,28 | 3,75 | 40 | 11.7 |
8 | 8.62 | 7,98 | 0,322 | 5 | 40 | 23.3 |
10 | 10.75 | 10.02 | 0,365 | 6.25 | 40 | 40.9 |
12 | 12.75 | 12 | 0,375 | 7.5 | * | 61.4 |
14 | 14 | 13.25 | 0,375 | 8,75 | 30 | 78.1 |
16 | 16 | 15.25 | 0,375 | 10 | 30 | 101 |
18 | 18 | 17.25 | 0,375 | 11.25 | * | 128 |
20 | 20 | 19.25 | 0,375 | 12.5 | 20 | 159 |
24 | 24 | 23.25 | 0,375 | 15 | 20 | 231 |
30 | 30 | 29.25 | 0,375 | 18.5 | * | 358 |
36 | 36 | 35,25 | 0,375 | 22.25 | * | 518 |
42 | 42 | 41,25 | 0,375 | 26 | * | 707 |
48 | 48 | 47,25 | 0,375 | 29.88 | * | 1.000 |
Nominell Rohrgröße |
Außen Durchmesser |
Innen Durchmesser |
Wand Dicke |
Center Beenden |
Rohr Zeitplan |
Gewicht Pfund |
1/2 | 0,84 | 0,546 | 0,147 | 0,62 | 80 | 0,15 |
3/4 | 1.05 | 0,742 | 0,154 | 0,75 | 80 | 0,16 |
1 | 1,32 | 0,957 | 0,179 | 0,88 | 80 | 0,28 |
1 1/4 | 1,66 | 1.28 | 0,191 | 1 | 80 | 0,45 |
1 1/2 | 1.9 | 1.5 | 0,2 | 1.12 | 80 | 0,61 |
2 | 2,38 | 1,94 | 0,218 | 1,38 | 80 | 1.2 |
2 1/2 | 2,88 | 2.32 | 0,276 | 1,75 | 80 | 2 |
3 | 3.5 | 2.9 | 0,3 | 2 | 80 | 3.3 |
3 1/2 | 4 | 3.36 | 0,318 | 2,25 | 80 | 4.5 |
4 | 4.5 | 3,83 | 0,337 | 2.5 | 80 | 6.2 |
5 | 5.56 | 4,81 | 0,375 | 3.12 | 80 | 10.5 |
6 | 6.62 | 5,76 | 0,432 | 3,75 | 80 | 17 |
8 | 8.62 | 7.63 | 0,5 | 5 | 80 | 34.3 |
10 | 10.75 | 9,75 | 0,5 | 6.25 | 60 | 53,5 |
12 | 12.75 | 11.75 | 0,5 | 7.5 | * | 77,6 |
14 | 14 | 13 | 0,5 | 8,75 | * | 100 |
16 | 16 | 15 | 0,5 | 10 | 40 | 134 |
18 | 18 | 17 | 0,5 | 11.25 | * | 170 |
20 | 20 | 19 | 0,5 | 12.5 | 30 | 209 |
24 | 24 | 23 | 0,5 | 15 | * | 302 |
30 | 30 | 29 | 0,5 | 18.5 | 20 | 475.1 |
36 | 36 | 35 | 0,5 | 22.25 | 20 | 686,1 |
42 | 42 | 41 | 0,5 | 26 | * | 936,1 |
48 | 48 | 47 | 0,5 | 29.88 | * | 1250 |
Größe: 1/8 Zoll bis 100 Zoll
Zeitplan: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Typ: Nahtlos / ERW / geschweißt / gefertigt / geschmiedet
Form: Exzentrisches Reduzierstück, konzentrisches Reduzierstück
Materialien
Reduzierstück aus Edelstahl – SS-Reduzierstück
ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Reduzierstück aus Kohlenstoffstahl – CS-Reduzierstück
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 und WPHY 70.
Reduzierstück aus Kohlenstoffstahl für niedrige Temperaturen – LTCS-Reduzierstück
ASTM A420 WPL3 / A420WPL6
Reduzierstück aus legiertem Stahl – AS-Reduzierstück
ASTM / ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Duplex-Stahlreduzierer
ASTM A 815 UNS NR. S 31803, S 32205.
Reduzierstück aus Nickellegierung
Standard
Mehrwertdienste
Test Zertifikat
Werksprüfzertifikat nach EN 10204 / 3.1B
Ansprechpartner: Ruby Sun
Telefon: 0086-13095973896
Faxen: 0086-574-88017980
