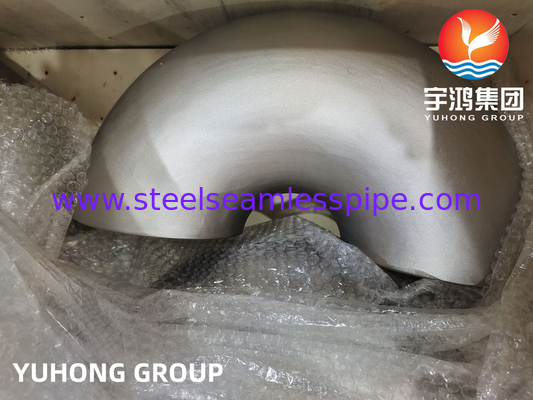

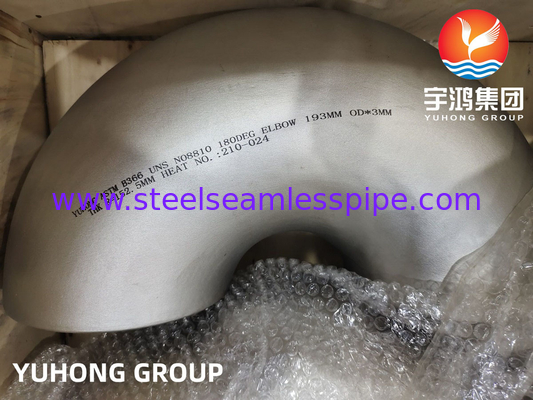

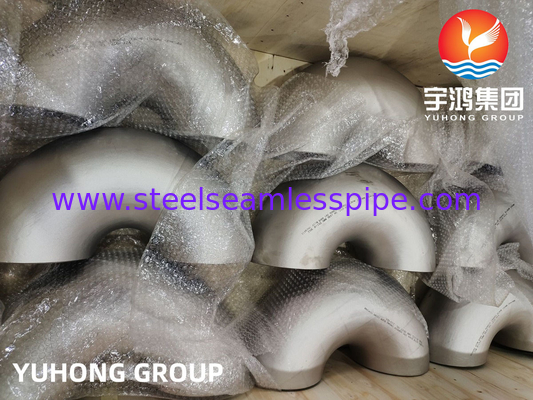

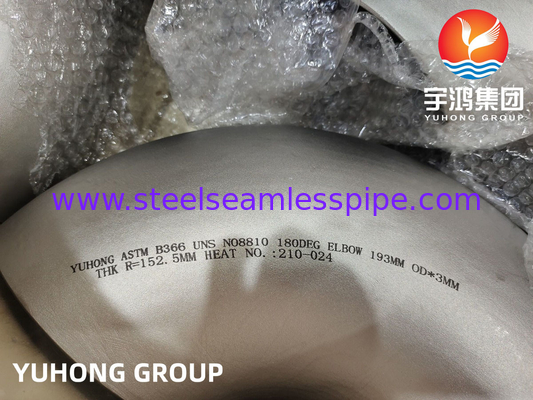

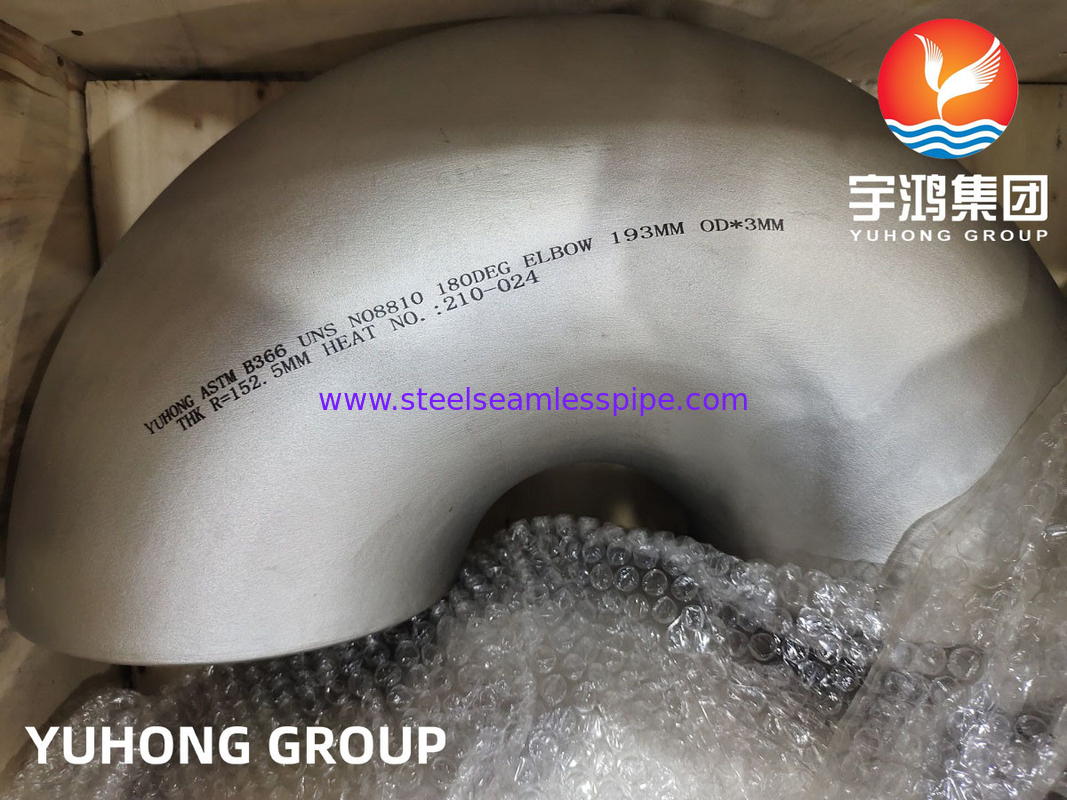

B16.9 Stumpfschweißfittings, ASTM B366 Incoloy 800H / UNS N08810 180-Grad-Bogen
ASTM B366 ist eine Standardspezifikation für werksgefertigte Fittings aus geschmiedetem Nickel und Nickellegierungen. Incoloy 800H ist eine Nickel-Eisen-Chrom-Legierung, die Teil dieser Spezifikation ist. Incoloy 800H / UNS N08810 Bogen ist speziell dafür ausgelegt, hohen Temperaturen und Drücken standzuhalten, was ihn ideal für den Einsatz in Anwendungen macht, bei denen das transportierte Fluid oder Gas hohen Temperaturen und Drücken ausgesetzt ist. Er bietet außerdem eine ausgezeichnete Beständigkeit gegen Korrosion und Oxidation, wodurch er sich für den Einsatz in rauen Umgebungen eignet, in denen andere Materialien im Laufe der Zeit korrodieren oder sich zersetzen könnten.
Äquivalente Güten von ASTM B366 Incoloy 800/800H/800HT Stumpfschweißfittings
| NORM |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
ODER |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15(H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
Mechanische Analyse von Incoloy 800/800H/800HT Stumpfschweißfittings
| Element |
Dichte |
Schmelzpunkt |
Zugfestigkeit |
Streckgrenze (0,2 % Dehnung) |
Dehnung |
| 800 / 800H / 800HT |
7,94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75.000 , MPa – 520 |
Psi – 30.000 , MPa – 205 |
30 % |
Chemische Zusammensetzung von Incoloy 800/800H/800HT Stumpfschweißfittings
| Güte |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
0,10 max |
1,50 max |
1,00 max |
0,015 max |
0,75 max |
39,50 min |
30,00 – 35,00 |
19,00 – 23,00 |
0,15 – 0,60 |
0,15 – 0,60 |
| 800H |
0,05 – 0,10 |
1,50 max |
1,00 max |
0,015 max |
0,75 max |
39,50 min |
30,00 – 35,00 |
19,00 – 23,00 |
0,15 – 0,60 |
0,15 – 0,60 |
| 800HT |
0,06 – 0,10 |
1,50 max |
1,00 max |
0,015 max |
0,75 max |
39,50 min |
30,00 – 35,00 |
19,00 – 23,00 |
0,15 – 0,60? |
0,15 – 0,60 |
Es gibt verschiedene Arten von Bögen, die in Rohrleitungssystemen verwendet werden, darunter:
1. 45-Grad-Bogen: Diese Art von Bogen ändert die Strömungsrichtung um 45 Grad.
2. 90-Grad-Bogen: Diese Art von Bogen ändert die Strömungsrichtung um 90 Grad.
3. 180-Grad-Bogen: Diese Art von Bogen ändert die Strömungsrichtung um 180 Grad und kehrt die Strömungsrichtung effektiv um.
4. Bogen mit kurzem Radius: Diese Art von Bogen hat einen kürzeren Mitten-zu-Ende-Abstand als ein Standardbogen, wodurch er sich ideal für den Einsatz in engen Räumen eignet.
5. Bogen mit langem Radius: Diese Art von Bogen hat einen längeren Mitten-zu-Ende-Abstand als ein Standardbogen, was dazu beiträgt, Reibung und Druckverluste im System zu reduzieren.
Anwendungen
Nickellegierungsbögen werden häufig in Rohrleitungssystemen verwendet, da sie eine ausgezeichnete Beständigkeit gegen Korrosion und Hochtemperaturanwendungen aufweisen. Sie werden oft in Branchen wie Petrochemie, Chemie und Energieerzeugung eingesetzt. Einige spezifische Anwendungen umfassen Öl- und Gaspipelines, chemische Verarbeitung und Dampfsysteme.
1. Schiffstechnik.
2. Ausrüstung für die chemische und Kohlenwasserstoffverarbeitung.
3. Benzin- und Süßwassertanks.
4. Rohölbrennereien.
5. Entlüftungsheizungen.
6. Kesselspeisewassererhitzer und andere Wärmetauscher.
7. Ventile, Pumpen, Wellen, Passstücke und Befestigungselemente.
8. Industrielle Wärmetauscher.
9. Chlorierte Lösungsmittel.
10. Rohöldestillationstürme.
