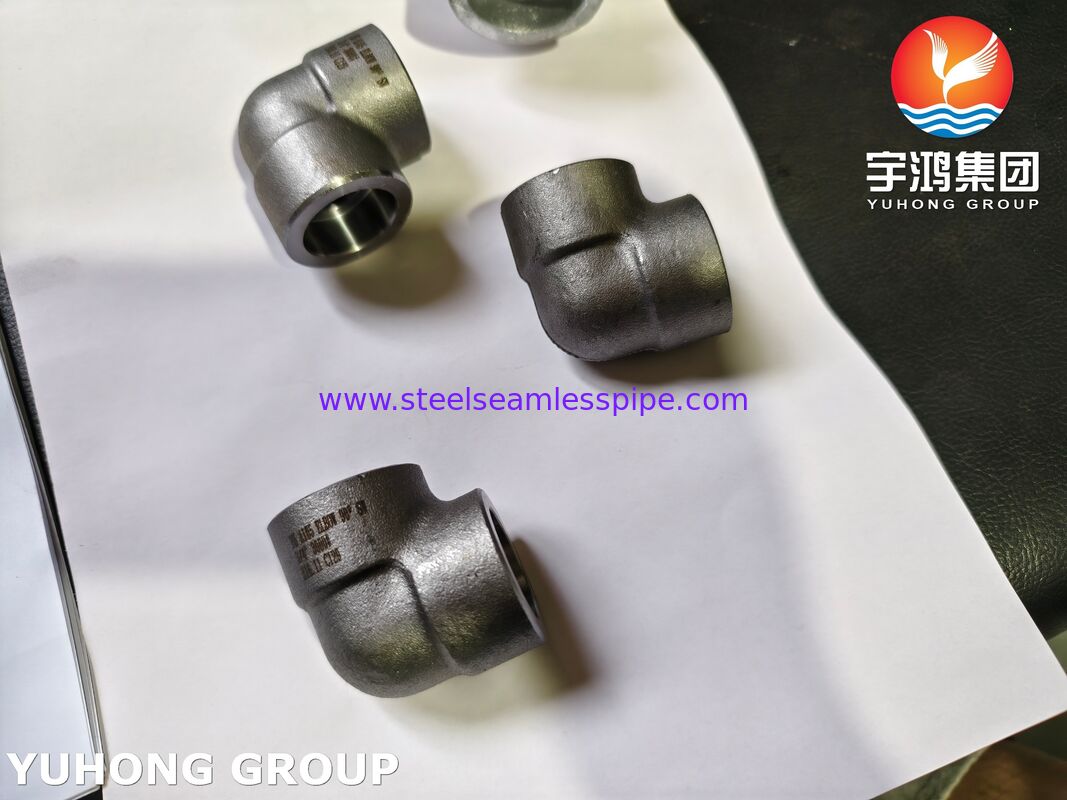

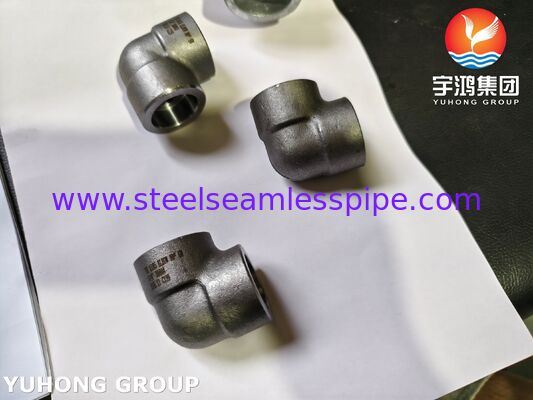

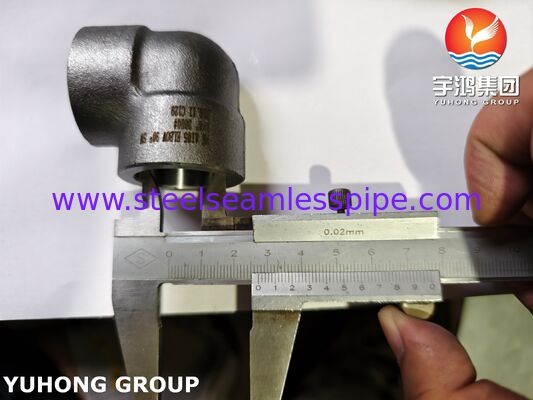

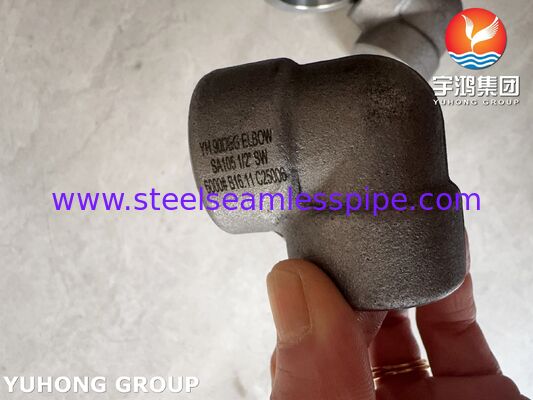

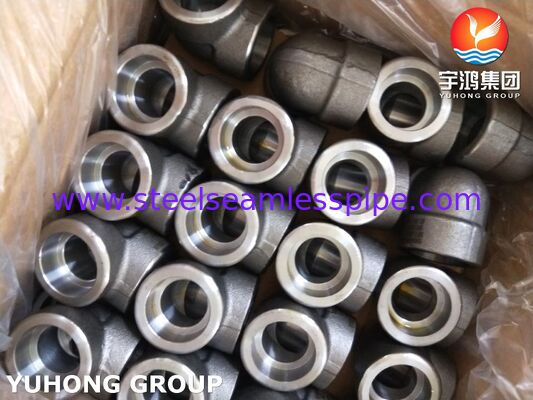

A105 Muffenschweiß (SW) Winkelstück Kohlenstoffstahl-Schmiedefitting, Gewinde / NPT-Anschlüsse ASME B16.11​

Ein A105 Muffenschweißwinkel ist ein Verbindungsrohrformstück, das in Hochdruck-Rohrleitungssystemen verwendet wird, hauptsächlich um die Richtung einer Rohrleitung zu ändern (z. B. 90° oder 45°). Es ist kein einzelnes Konzept, sondern ein Fachbegriff, der ein bestimmtes Material (A105) und eine bestimmte Verbindungsform (Muffenschweißen) kombiniert.

Um ein schnelles Verständnis zu erleichtern, können wir es in zwei Teile zerlegen: "A105" und "Muffenschweißwinkel":

• A105 - Materialstandard
  Dies bezieht sich auf Kohlenstoffstahl-Schmiedestücke, die dem amerikanischen ASTM A105 Standard entsprechen. Dieses Material bietet eine gute Festigkeit, Plastizität und Zähigkeit und eignet sich daher für Druckrohrleitungssysteme bei Umgebungs- und erhöhten Temperaturen.

• Muffenschweißwinkel - Verbindungsmethode & Funktion
  Dies bezieht sich auf einen Winkel, der eine Muffenschweißung zur Verbindung verwendet. Das Fitting hat eine "Muffe" an seinem Ende. Während der Installation wird das Rohr in diese Muffe eingeführt, und eine Kehlnaht wird dann am Anschluss angebracht. Diese Verbindungsmethode ist bekannt für einfache Ausrichtung und robuste Schweißnähte und eignet sich besonders für Rohrleitungen mit kleinem Durchmesser und hohem Druck.

Hauptmerkmale und Spezifikationen

Diese Art von Winkel hat typischerweise die folgenden Eigenschaften:

• Herstellungsverfahren: Hauptsächlich geschmiedet. Der Schmiedeprozess führt zu einer dichteren Metallstruktur mit höherer Festigkeit als Gussfittings, wodurch es geeignet ist, hohem Druck standzuhalten.

• Größe und Druck:

  • Größenbereich: Wird typischerweise für Rohrleitungen mit kleinem Durchmesser von DN50 (ungefähr 2 Zoll) und darunter verwendet.

  • Druckwerte: Gängige Klassen sind 3000LB, 6000LB und 9000LB. Höhere Werte weisen auf eine größere Druckbelastbarkeit hin. Ein typisches Beispiel ist ein DN50 Muffenschweißwinkel, der eine 3000-Pfund-Klassenbewertung erreichen kann.

Warum Muffenschweißwinkel?

• Leckagebeständig: Der Schweißprozess für Muffenschweißfittings erzeugt eine starke, dichte Verbindung.

• Haltbarkeit: A105 Kohlenstoffstahl hat eine gute Festigkeit, Zähigkeit und Druckbeständigkeit und eignet sich daher für die meisten industriellen Anwendungen.

• Kompaktheit: Muffenschweißungen bieten eine kompakte, saubere Lösung im Vergleich zu anderen Verbindungsarten wie Gewindeverbindungen, die bei hohem Druck zu Leckagen neigen können.
