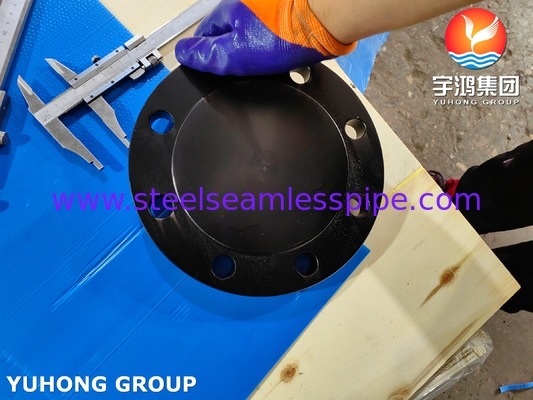

A105 Blindflansch aus kohlenstoffarmem Stahl, geschmiedet und normalisiert, ASME B16.5 / EN1092-1, verwendet in Öl- und Gaspipelines

ASTM A105 Kohlenstoffstahlflansche – Kernlösung für druckbelastete Hochdruck-Pipelinesysteme


Einführung:
Gefertigt durch strenge Schmiedeverfahren, sind A105-Flansche für Hochdruck- und Hochtemperaturanwendungen in der Erdöl-, Chemie- und Energieindustrie konzipiert. Mit einer Zugfestigkeit von 485 MPa, einer Temperaturbeständigkeit von -29 °C bis 425 °C und NACE-Konformität definieren sie die Zuverlässigkeitsstandards für Pipeline-Verbindungen neu.

Technische Vorteile visualisieren

1. Materialleistung

• Hohe Festigkeit & Zähigkeit:
  Normalisierungsbehandlung (A105N) verfeinert die Kornstruktur und liefert eine Zugfestigkeit von ≥485 MPa, eine Härte von ≤187 HB und eine Dehnung von ≥22 % – weit über der Ermüdungslebensdauer von Stahlgussflanschen.

• Korrosionsbeständigkeitsgarantie:
  Bestanden HIC- (wasserstoffinduziertes Reißen) und SSC-Tests (Sulfidspannungsrisskorrosion), konform mit ISO 15156/NACE MR0175, was die Zuverlässigkeit in schwefelreichen Öl-/Gasumgebungen gewährleistet.

2. Präzisionsfertigung

• Gesenk-Schmiedetechnologie:
  Verwendet Präzisionsformen, um den Kornfluss an die Flanschkonturen anzupassen, wodurch Porosität und Seigerung eliminiert und gleichzeitig die Druckbelastbarkeit um 30 % erhöht wird.

• Vollständige CNC-Bearbeitung:
  Oberflächenrauheit der Dichtfläche ≤Ra 3,2 μm, Lochpositionierungsgenauigkeit ±0,05 mm, was eine leckagefreie Abdichtung garantiert.

3. Leichtbauweise

• Wiegt nur 70 % der äquivalenten Stahlgussflansche, wodurch der Installationsaufwand und die Logistikkosten reduziert werden – ideal für Luft- oder beengte Arbeitsbereiche.

Qualitätssicherung: Zertifizierungen & Inspektionen

• Doppelte internationale Zertifizierungen:
  Konform mit ASME B16.5 (US), EN1092-1 (EU) und HG/T20615 (CN), deckt Druckstufen von PN6–PN100/Klasse 150–2500 ab.

• End-to-End-Qualitätskontrolle:
  Spektrometrie (Zusammensetzung) → Ultraschallprüfung (Defekte) → Härteprüfung (HB 140–180)

• Dokumentation:
  Beinhaltet Materialzertifikate nach EN 10204 3.1 und Testberichte von Drittanbietern, falls erforderlich.

Kohlenstoffstahlflanschtypen

Typische chemische Zusammensetzung von ASTM A105 Kohlenstoffstahl (in Gewicht %)

Hinweis:Die Elemente wie Cu, Ni, Cr, Mo und V werden als Restelemente betrachtet, sofern keine ergänzenden Anforderungen (z. B. S5, S6) angegeben sind.

ASTM A105 – Mechanische Eigenschaften

Anwendungen von A105 Blindflanschen aus kohlenstoffarmem Stahl
