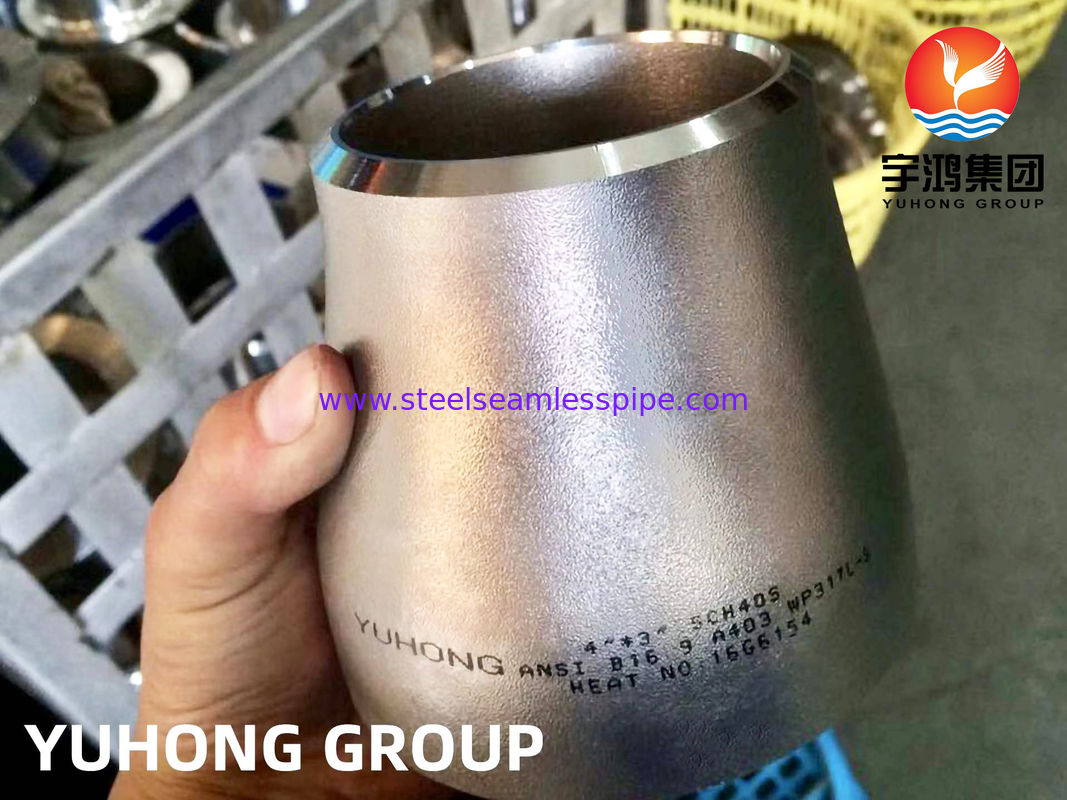

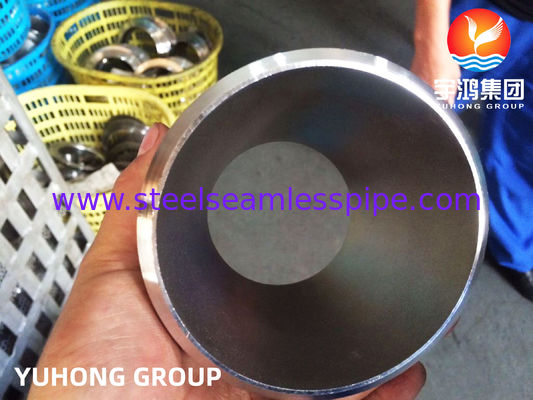

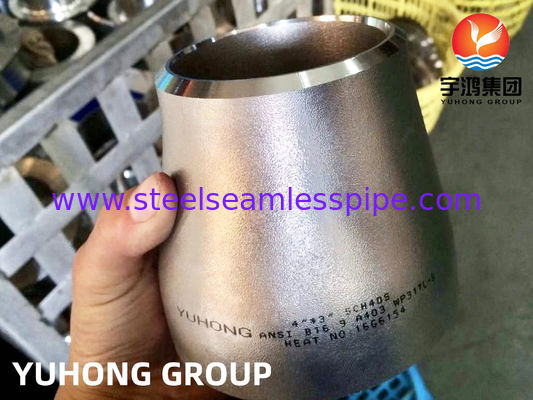

Konzentrisches Reduzierstück aus Edelstahl ASTM A403 WP317L | ASME B16.9 Stumpfschweißrohrverschraubung

ASTM A403 WP317L Konzentrischer Reduktor aus Edelstahl für korrosive Prozessleitungen

Technische Strömungstransformation für kritische Prozesssysteme

In industriellen Rohrleitungen ist ein Reduktor mehr als ein Verbindungsgerät zwischen zwei verschiedenen Rohrgrößen. Er beeinflusst direkt die Durchflussstabilität, die Druckverteilung und die Installationsqualität.Die Wahl des richtigen Reduktortyps und des richtigen Materials hilft, Turbulenzen zu minimieren, die Effizienz der Prozesse zu erhalten und die langfristige Zuverlässigkeit des Systems zu verbessern.

YUHONG liefert ASTM A403 WP317L-konzentrische Reduktoren aus Edelstahl, hergestellt nach den Materialanforderungen von ASTM A403 und den Maßstäben der ASME B16.9.Jede Ausrüstung wird aus vollständig rückverfolgbaren Rohstoffen hergestellt und wird umfassend geprüft, um die Maßgenauigkeit zu gewährleistenASTM A403 bezieht sich auf austenitische Edelstahlverbindungen für Druckrohrleitungen, während ASME B169 definiert die Abmessungen und Toleranzen für hergestellte Knopfschweißanlagen.

Wann sollte ein konzentrischer Reduktor verwendet werden?

Ein konzentrischer Reduktor hält die Mittellinie beider Rohre ausgerichtet und eignet sich somit für Systeme, bei denen ein symmetrischer Durchfluss und eine ausgewogene Druckverteilung erforderlich sind.Zu den typischen Anlagen gehören:

• Vertikale Prozesspipelines

• Wärmetauscheranschlüsse

• Druckbehälter-Düsen

• Reaktor-Eingangs- und Ausgangsleitungen

• Chemische Transfersysteme

• Raffinerietechniken

Im Gegensatz zu exzentrischen Reduktoren werden konzentrische Reduktoren hauptsächlich ausgewählt, wenn die Aufrechterhaltung einer gemeinsamen Rohrmittellinie wichtiger ist als die Vermeidung der Flüssigkeitsansammlung.

Leitfaden zur Auswahl des Materials

Die Auswahl des geeigneten Befestigungsmaterials hängt nicht nur von der Übereinstimmung des Rohrmaterials ab, sondern auch vom Verfahrensmedium ab.

WP317L enthält einen höheren Molybdängehalt als WP316L und bietet eine verbesserte Beständigkeit gegen Schwellungen und Spaltkorrosion in chloridhaltigen Umgebungen.

Warum wählen Sie WP317L statt WP316L?

Für Anwendungen mit aggressiven Chemikalien oder hohen Chloridkonzentrationen wird WP317L häufig ausgewählt, um eine höhere Korrosionsbeständigkeit zu gewährleisten.

Technische Spezifikation

Checkliste für die Beschaffung

Vor der Bestellung eines konzentrischen Reduktors sollten die Ingenieure bestätigen:

✔ Nominale Rohrgröße (NPS)

✔ Zeitplan / Wanddicke

✔ Materialqualität

✔ ASTM-Materialstandard

✔ ASME-Dimensionsstandard

✔ Schweißendvorbereitung

✔ Inspektionsanforderungen

✔ Zertifikat zur Prüfung des Materials

Die Bereitstellung dieser Informationen in der Angebotsphase trägt dazu bei, die Kompatibilität mit dem angeschlossenen Rohrsystem zu gewährleisten und das Risiko von Installationsproblemen zu verringern.

Typische Projektbranchen

Inspektion und Dokumentation

Zu den verfügbaren Unterlagen gehören:

• EN 10204 3.1 Prüfbescheinigung für Werkstoffe

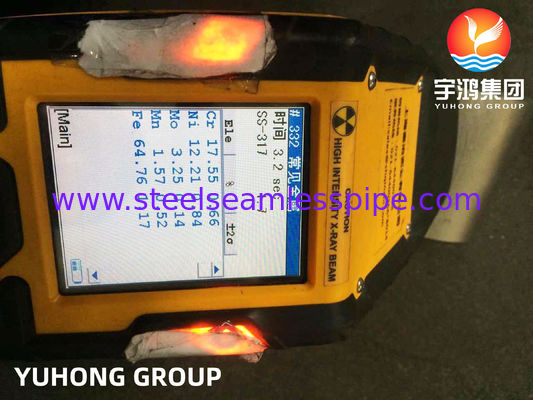

• Positive Materialidentifizierung (PMI)

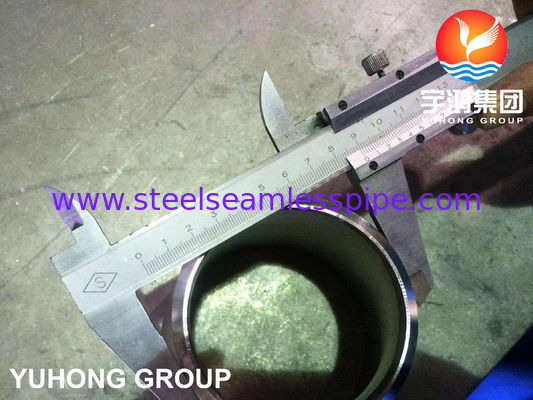

• Dimensionaler Prüfbericht

• Chemische Zusammensetzung

• Mechanischer Prüfbericht

• Überprüfung durch Dritte (SGS, TÜV, BV, DNV)

Warum YUHONG wählen

YUHONG bietet nicht nur einzelne Armaturen, sondern auch komplette Rohrmateriallösungen für industrielle Projekte.Das Produktportfolio umfasst Rohre aus Edelstahl, Duplexrohr, Nickellegierte, geschmiedete Armaturen und Flansche, so daß EPC-Auftragnehmer und Industriehersteller kompatible Rohrkomponenten von einem einzigen Lieferanten beziehen können.

Jeder Auftrag wird mit vollständiger Materialverfolgbarkeit, flexiblen Fertigungsmöglichkeiten und Projektdokumentation unterstützt, um den internationalen technischen Anforderungen gerecht zu werden.

Häufig gestellte Fragen

• Wie unterscheidet sich ein konzentrischer Reduktor von einem exzentrischen Reduktor?

Ein konzentrischer Reduktor hält beide Rohrmittellinien ausgerichtet und wird häufig in vertikalen Rohrleitungen und allgemeinen Prozesssystemen verwendet.Ein exzentrischer Reduktor hat eine flache Seite und wird typischerweise für horizontale Rohrleitungen oder Pumpensaugleitungen ausgewählt, um die Entwässerung zu steuern oder Lufttaschen zu vermeiden.

• Definiert die ASTM A403 die Abmessungen des Reduktors?

ASTM A403 legt die Materialanforderungen an austenitische Schmiedeanlagen aus rostfreiem Stahl fest, während ASME B16.9 die Abmessungen festlegt.Toleranzen und Kennzeichnungen für hergestellte Schweißschrauben.
