A182 F316L Schaukelblindflansch Figur-8 B16.48, Edelstahl-Rohrleitungskomponenten

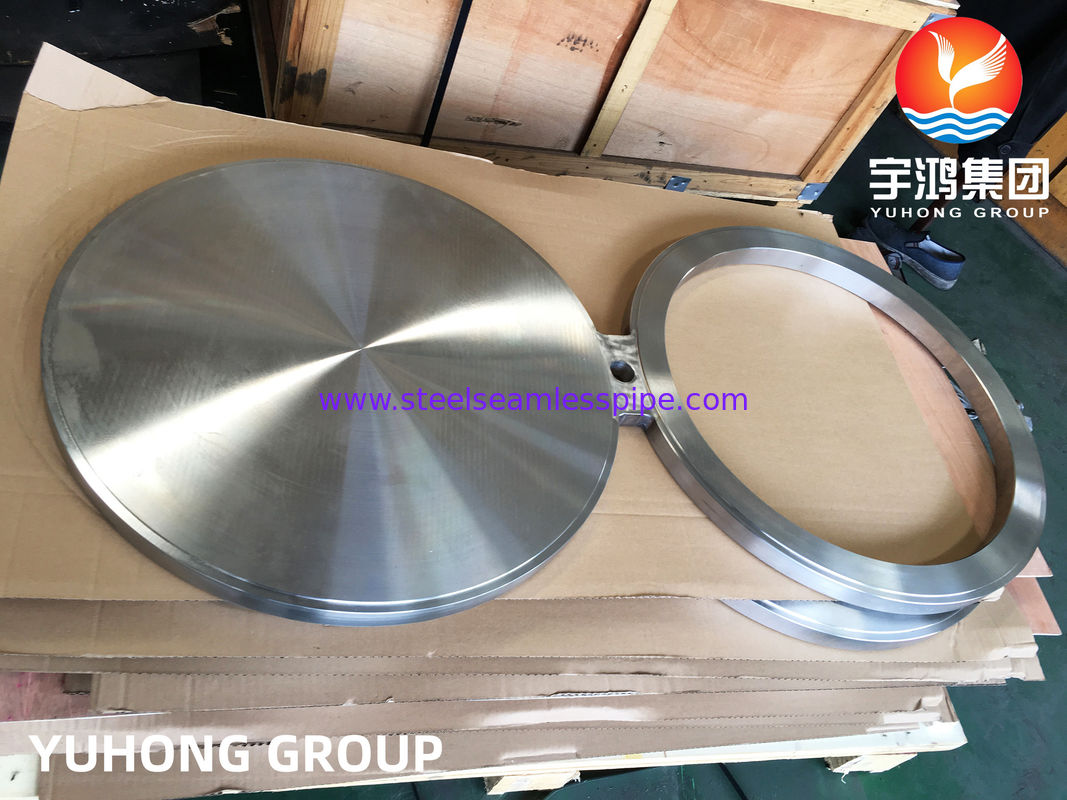

Der F316L Figur-8 Schaukelblindflansch ist eine Pipeline-Isolationsvorrichtung aus ultra-kohlenstoffarmem Edelstahl (F316L). Er ist wie die Zahl "8" geformt und verfügt über eine massive Blindplatte an einem Ende, um den Mediumfluss vollständig zu blockieren, und eine hohle Ringplatte am anderen Ende, um den Durchgang der Pipeline zu ermöglichen, was eine physische Isolierung durch drehbare Umschaltung ermöglicht.

Dank der ausgezeichneten Beständigkeit gegen interkristalline Korrosion und Lochfraßkorrosion des F316L-Materials eignet er sich besonders für Hochtemperatur-, hochkorrosive chemische oder marine Umgebungen. Seine Oberfläche wird typischerweise mit Beizen und Passivieren behandelt, um eine dichte Oxidschicht zu bilden und die Haltbarkeit zu verbessern. Die Dichtfläche ist präzisionsbearbeitet, um eine Null-Leckage zu gewährleisten, was ihn in kritischen Rohrleitungssystemen wie denen in der Öl-, Erdgas- und Kernkraftindustrie, die eine absolute Sicherheitsisolierung erfordern, weit verbreitet macht.

Der A182 F316L Schaukelblindflansch mit Figur-8-Design und gemäß B16.48 ist ein spezieller Typ von Schaukelblindflansch, der für den Einsatz in industriellen Rohrleitungssystemen entwickelt wurde. Nachfolgend finden Sie eine Aufschlüsselung seiner Spezifikationen:

1. A182 F316L Material

A182 bezieht sich auf ASTM A182 – eine Spezifikation für geschmiedete oder gewalzte legierte und Edelstahl-Flansche, Fittings, Ventile und Teile.

F316L ist die Materialgüte:

• "F" bedeutet, dass es sich um ein geschmiedetes Material handelt.

• 316L bezieht sich auf eine kohlenstoffarme Version von 316er Edelstahl, die eine überlegene Korrosionsbeständigkeit bietet, insbesondere in chloridreichen Umgebungen wie in der Marine- oder Chemieindustrie.

• Das "L" in 316L bedeutet, dass es einen geringeren Kohlenstoffgehalt hat, wodurch es weniger anfällig für Karbidausscheidungen ist und seine Schweißbarkeit und Beständigkeit gegen interkristalline Korrosion verbessert wird.

2. Schaukelblindflansch (Figur-8)

• Der Schaukelblindflansch besteht aus zwei Scheiben: eine ist ein Blindflansch (der die Pipeline abdeckt) und die andere ist eine Vollstromöffnung. Das Figur-8-Design bezieht sich auf eine spezifische Form des Blindes, die oft für eine einfachere Installation und Handhabung verwendet wird.

• Das Figur-8-Design hat im Allgemeinen eine "Brillen"-Form, bei der ein Teil die Öffnung abdeckt und der andere Teil den Fluss der Pipeline ermöglicht. Diese Doppelfunktion macht ihn geeignet für die Isolierung und vorübergehende Blockierung des Flusses in einer Pipeline, was Wartungsarbeiten oder Modifikationen eines Systems ermöglicht.

• Er wird typischerweise zwischen zwei Flanschen installiert und verschraubt oder verschweißt.

3. B16.48 Standard

B16.48 bezieht sich auf den ASME B16.48 Standard, der die Design-, Material- und Prüfanforderungen für Schaukelblindflansche in Rohrleitungssystemen abdeckt.

• Dieser Standard definiert die Abmessungen, Toleranzen und andere mechanische Eigenschaften, um Einheitlichkeit und Kompatibilität über verschiedene Systeme hinweg zu gewährleisten.

• B16.48 ist Teil der ASME B16-Serie, die auch andere Rohrleitungskomponenten wie Flansche und Fittings abdeckt.

• Der B16.48-Standard stellt sicher, dass die Schaukelblindflansche maßhaltig und sicher für den Einsatz in Hochdruck- oder kritischen Anwendungen sind.

4. Anwendungen

Der A182 F316L Schaukelblindflansch Figur-8 B16.48 wird hauptsächlich verwendet in:

• Rohrleitungssystemen in chemischen, petrochemischen und maritimen Anwendungen, wo eine hohe Korrosionsbeständigkeit, insbesondere gegen Chloride, erforderlich ist.

• Isolierung von Pipelines für Wartungs- oder Reparaturarbeiten.

• Hochdruck- und Hochtemperaturumgebungen, in denen der Flansch rauen Betriebsbedingungen standhalten muss.

• Systeme, die häufige Wartung erfordern, bei denen die Isolierung und Wiederherstellung des Flusses oft notwendig ist.

5. Hauptmerkmale

• Material: Hohe Korrosionsbeständigkeit durch 316L Edelstahl.

• Design: Figur-8 für einfache Handhabung und bessere Flussisolierung.

• Konformität: Entspricht ASME B16.48 für konsistente Abmessungen und Sicherheitsstandards.

• Vielseitigkeit: Kann in Hochdruck- und Hochtemperatursystemen eingesetzt werden.

• Korrosionsbeständigkeit: Ausgezeichnet in maritimen, chemischen und sauren Umgebungen aufgrund der 316L-Zusammensetzung.

6. Vorteile des A182 F316L Schaukelblindflansches

• Überlegene Haltbarkeit: Das 316L-Material bietet ausgezeichnete Festigkeit und Beständigkeit gegen Oxidation und Korrosion, was es ideal für raue oder Hochtemperaturumgebungen macht.

• Einfache Wartung: Das Schaukelblind-Design ermöglicht eine einfache Installation und Demontage und bietet eine effiziente Isolierung von Pipeline-Teilen während der Wartung.

• Lange Lebensdauer: Der geringe Kohlenstoffgehalt in 316L Edelstahl verbessert seine Beständigkeit gegen interkristalline Korrosion und gewährleistet eine längere Lebensdauer in anspruchsvollen Umgebungen.
