Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | CHINA |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

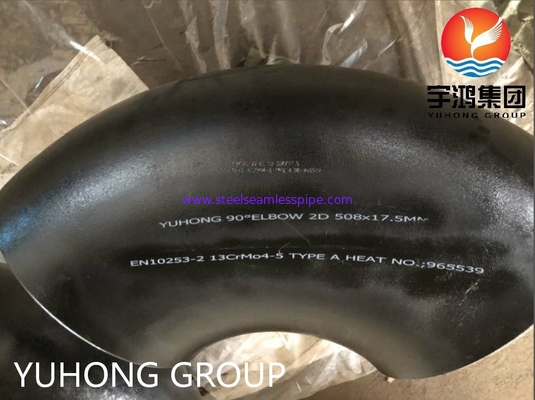

| Modellnummer: | EN10253-2 13CrMo4-5 Art-EIn |
| Min Bestellmenge: | 100 KILOGRAMM |
|---|---|
| Preis: | NEGOTIABLE |
| Verpackung Informationen: | Falte-hölzernes Fall/Iron-Fall-Bündel mit Plastikkappe |
| Lieferzeit: | 20-80 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1500 Tonnen pro Monat |
| Material: | Stahl | Form: | Ellbogen, T-Stück, Reduzierer, Kappe, etc. |
|---|---|---|---|
| Verbindung: | Geschweißt, verlegt, Sockel, etc. | Techniken: | Geschmiedet, Werfen, drückend, Kolbenschweißung und schweißen |
| Größe: | Besonders angefertigt | Standard: | ANSI, LÄRM, JIS, etc. |
| Produkt-Name: | Schwarze malende Installationen, passende Presse, Vakuumrohr, Kolben-Schweißens-Fitting, Edelstahl-F | Anwendung: | Rohrleitung, Öl und Gas, etc. |
| Stärke: | Geschlechtskrankheit, LÄRM, SCH40, SGP, SCH10-XXS (2-60mm) | Zertifikat: | ISO, CER, API, etc. |
| MOQ: | 1-teilig | Soem: | Nehmen Sie an |
| Paket: | Karton, Holzetui, etc. | Zahlungsbedingung: | T/T, L/C usw. |
| Druck: | Hoch, mittlere, niedrig | Oberflächenbehandlung: | Galvanisiert, Schwarzes, etc. |
| Temperatur: | Hoch, mittlere, niedrig | ||
| Markieren: | en10253-2 Kohlenstoffstahlellbogen,buttweld Kohlenstoffstahlellbogen,Ellbogen des Cs en10253-2 |
||
1 Bereich
1,1 spezifiziert dieses Teil en 10253 nahtloses und geschweißter Kolben schweißte die Gelenke (Ellbögen, konzentrische und Exzenterreduzierer, gleiche Durchmesser und Reduzierer) gemacht von den Austenit und Austenit-ferritischen (Duplex) Edelstählen. T-Stück, technische Lieferungsanforderungen der Kappe), dort ist keine spezifischen Inspektionsanforderungen.
Spezifikation:
| Spezifikation | En 10253/1 |
| Art en 10253/2 ein – verringerter Belastungsfaktor | |
| Art B – voller Belastungsfaktor en 10253/2 | |
| Prüfungszeugnis | Hersteller Test Certificate As pro EN10204 3,1, 3,2/unter Drittpartei-Überwachungsstelle wie DNV, LLOYDS, SGS, TUV, ABS usw./Laborprüfungszeugnis von NABL genehmigte Labor. |
| Lieferbedingungen | Wie normalisiert und ausgeglichen - BR/N/Q /T, maschinell bearbeitet, gerollt, thermomechanisches gerollt/gebildet, normalisierend rollte |
| Maß-Standard | MSS SP44, ANSI B16.48, ANSI B16.36, ANSI B16.28, ANSI B16.47, ANSI B16.5 |
| Machen Sie Prozess | Gerollt, geschmiedet, bearbeitend maschinell |
| Arten | Ellbogen en 10253 |
| 2d Außendurchmesser-u. Wandstärke-Größe | 1/2“ Notiz: bis 60" Notiz: (nominale gebohrte Größe) |
| Wandstärke: von 1 Millimeter bis 100 Millimeter | |
| Verpacken | Plastikendstöpsel/Bündel/Holzkiste/loser/Plastikstoff wickelt ein,/hölzerne Palette,/abgeschrägter Schutz |
1,2 Beschränkung des Gebrauches
Der zulässige Druck und die Temperatur stimmen die Verantwortung des Kunden mit der vorhandenen Technologie und der Anwendung des Sicherheitsfaktors in den Regelungen, Codes und Standards überein. Im Allgemeinen wird der gemeinsame Koeffizient verwendet, um die Stärke einer Komponente zu berechnen, die eine oder mehrere Kolbenschweißungen, nicht den Umfang enthält:
Für gelegentliches zerstörungsfreies Testgerät: 0,85;
Für Ausrüstung, die zerstörungsfreie Prüfung nicht außer Sichtprüfung durchführt: 0,7.
1,3 wenn nicht anders angegeben in diesem Teil en 10253, die allgemeinen technischen Lieferungsanforderungen von en 10021 zutreffen.
Fitting en 10253-2 haben bestimmte technische Lieferungsanforderungen, wie Modell, Markierung, Stahlsorte, Verpacken, Größe, etc. Es ist einfach für Kunden, die Details durch die Spezifikationen zu verstehen. Art Ellbogen Biegungs-en 10253-2-2-A ist ähnlich, einen Ellbogen zu schreiben, aber der Ellbogen ist länger und beseitigt den plötzlichen Druck auf der Wand. Art 2 b-Ellbögen LÄRM en 10253 sind sehr kurz und können vielem Druck beim Drehen widerstehen. Jedoch werden unsere Art b-Ellbögen und andere Zusätze BS en 10253-2 aus ausgezeichneter Qualität verfasst und geprüft sorgfältig, damit unsere Kunden die besten Produkte erhalten können.
Maß-Diagramm von Art en 10253-2 ein Ellbogen
| En 10253-1, Bauart 3, 90° | ||||
| DN | D | T | F | B |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
Anwendung von Ellbogen en 10253-2
