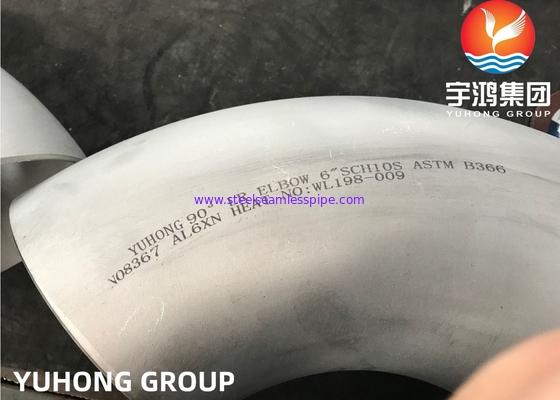

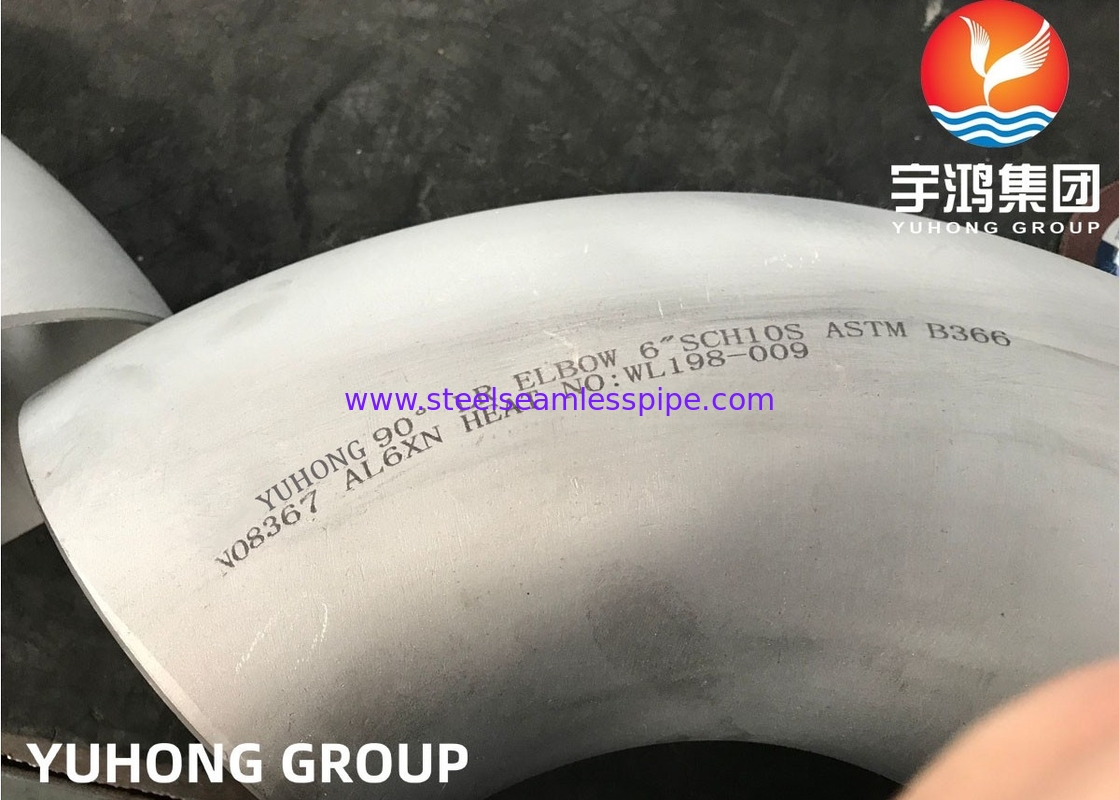

ASTM B366 / B564 BW Bögen UNS N08367 AL6XN AISI / ASME B16.28 Edelstahlfittings
AL6XN Übersicht
AL6XN ist ein superaustenitischer Edelstahl mit hervorragender Beständigkeit gegen Lochfraß durch Chloride, Spaltkorrosion und Spannungsrisskorrosion. AL6XN ist eine 6-Molybdän-Legierung, die für hochaggressive Umgebungen entwickelt wurde und dort eingesetzt wird. Sie hat einen hohen Nickelgehalt (24 %), Molybdängehalt (6,3 %), Stickstoff- und Chromgehalt, die ihr eine ausgezeichnete Beständigkeit gegen Chloridspannungsrisskorrosion, Lochfraß durch Chloride und eine außergewöhnliche allgemeine Korrosionsbeständigkeit verleihen. AL6XN wird hauptsächlich wegen seiner verbesserten Lochfraß- und Spaltkorrosionsbeständigkeit in Chloriden verwendet. Es ist ein formbarer und schweißbarer Edelstahl.
Aufgrund seines Stickstoffgehalts hat AL6XN eine höhere Zugfestigkeit als herkömmliche austenitische Edelstähle, wobei es gleichzeitig eine hohe Duktilität und Schlagfestigkeit beibehält.
Korrosionsbeständigkeit
Chrom, Molybdän, Nickel und Stickstoff tragen alle zur allgemeinen Korrosionsbeständigkeit gegenüber verschiedenen Medien bei. Chrom ist der Hauptwirkstoff, der in neutralen oder oxidierenden Umgebungen Korrosionsbeständigkeit verleiht. Chrom, Molybdän und Stickstoff erhöhen die Beständigkeit gegen Lochfraßkorrosion. Nickel verleiht die austenitische Struktur. Nickel und Molybdän bieten beide eine erhöhte Beständigkeit gegen Chloridspannungsrisskorrosion in reduzierenden Umgebungen.
Was sind die Eigenschaften von AL-6XN?
Hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion in Chloridlösungen
Praktische Immunität gegen Spannungsrisskorrosion in NaCl-Umgebungen
Hohe Festigkeit und Zähigkeit
Chemische Zusammensetzung, %
| Ni |
Cr |
Mo |
C |
N |
Mn |
Si |
P |
S |
Cu |
Fe |
| 23,5-25,5 |
20,00-22,00 |
6,00-7,00 |
0,03 Max |
0,18-0,25 |
2,0 Max |
1,00 Max |
.040 Max |
0,03 Max |
0,75 Max |
Rest |
In welchen Anwendungen wird AL-6XN eingesetzt?
Umkehrosmose-Entsalzungsanlagen und -pumpen
Rauchgasentschwefelungsanlagen
Chemische Prozesstanks und -leitungen
Meerwasser-Wärmetauscher
Tallöl-Destillationskolonnen und -packungen
Offshore-Öl- und Gasförderanlagen
Waschmaschinen, Bottiche, Presswalzen und Rohrleitungen in Zellstoffbleichanlagen
ASTM-Spezifikationen
| Rohr geschweißt |
Rohr geschweißt |
Blech/Platte |
Stab |
Flansche & Fittings |
| B675, A312 |
B676, A249 |
B688, A240 |
B691, A479 |
B366, A182 |
Mechanische Eigenschaften
Repräsentative Zug- und Schlagzähigkeitseigenschaften, Platte
| Temp. °F (°C) |
Zugfestigkeit, psi |
0,2 % Streckgrenze, psi |
Dehnung in 2”, Prozent |
Charpy V-Notch-Zähigkeit, ft-lb |
| -450 (-268) |
218.000 |
142.000 |
36 |
353* |
| -320 (-196) |
196.000 |
107.000 |
49 |
85 |
| -200 (-129) |
- |
- |
- |
100 |
| 70 (21) |
108.000 |
53.000 |
47 |
140 |
| 200 (93) |
99.900 |
49.400 |
47 |
- |
| 400 (204) |
903.000 |
40.400 |
46 |
- |
| 600 (316) |
86.000 |
36.300 |
47 |
- |
| 800 (427) |
87.000 |
36.000 |
48 |
- |
*Für geschweißte Rohre und Rohre muss ein Verbindungswirkungsgrad von 0,85 angewendet werden.
* AL-6XN® ist eine eingetragene Marke der Allegheny Ludlum Corporation
