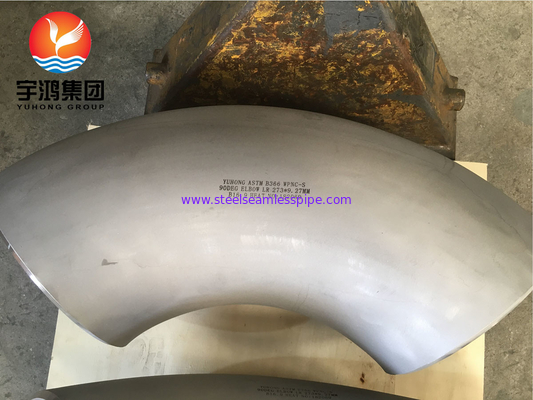

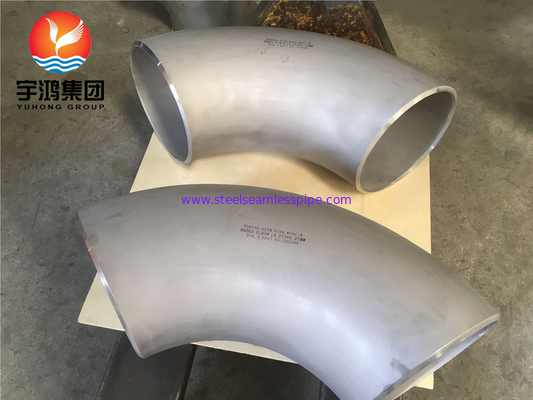

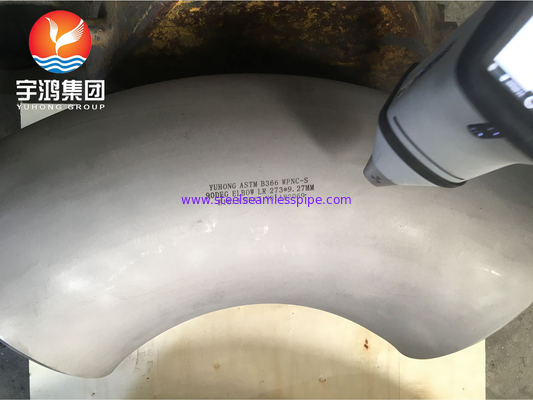

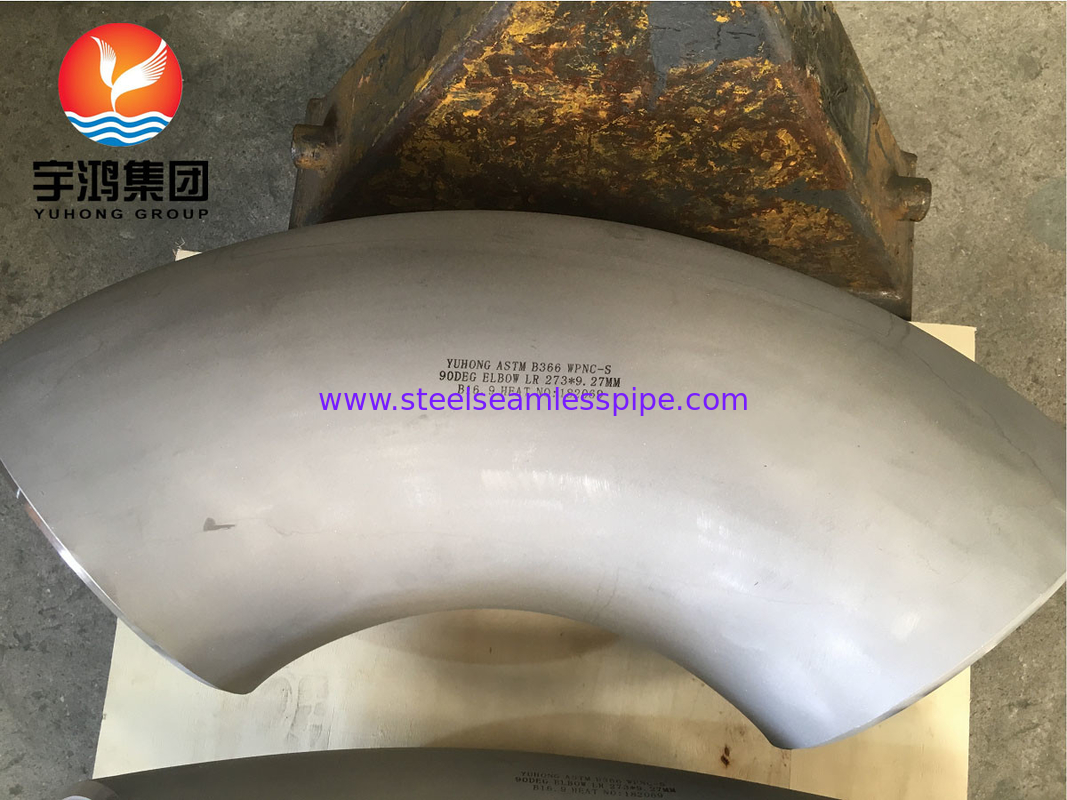

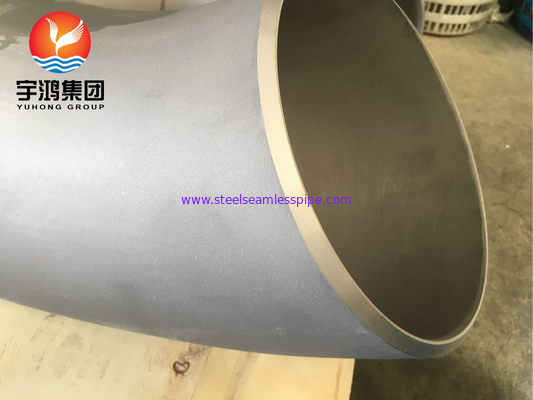

ASTM B366 Monel 400 / UNS N04400 90°-Nickellegierungsstahl Buttweld-Einbau mit Ellenbogen

Übersicht:

Die Monel 400-Buttweld-Elbogen sind entscheidende Komponenten in Rohrleitungen, insbesondere in Umgebungen, in denen Korrosionsbeständigkeit und hohe Temperaturen gefordert werden.in erster Linie aus Nickel (67%) und Kupfer (30%), ist bekannt für seine beeindruckenden mechanischen Eigenschaften und seine Beständigkeit gegen verschiedene ätzende Stoffe, einschließlich Säuren und Salzwasser.

Diese Ellenbogen sind in verschiedenen Größen und Winkeln erhältlich, meist bei 45° und 90° Biegen, wodurch wirksame Änderungen der Rohrrichtung ohne Beeinträchtigung der Durchflusskonsistenz ermöglicht werden.Der Herstellungsprozess beinhaltet in der Regel Warm- oder Kaltbearbeitungstechniken, die Dauerhaftigkeit und Zuverlässigkeit gewährleistet.

Die hervorragende Schweißfähigkeit von Monel 400 ermöglicht nahtlose Verbindungen zwischen Rohren, wodurch das Risiko von Lecks und die Notwendigkeit zusätzlicher Armaturen minimiert werden.Diese Eigenschaft ist für Anwendungen in der Meereswirtschaft von entscheidender Bedeutung., der chemischen Verarbeitung und der Öl- und Gasindustrie, wo herkömmliche Materialien versagen würden.

In Bezug auf die Normen erfüllen Monel 400-Knöchel-Elbogen typischerweise die Spezifikationen von ASTM B165 und B366, um die Einheitlichkeit und Qualität in der Produktion zu gewährleisten.Das Material ist auch bekannt für seine Beständigkeit gegen Spannungskorrosion und seine Fähigkeit, bei erhöhten Temperaturen gut zu funktionieren, die sowohl in reduzierenden als auch in oxidierenden Umgebungen wirksam wirkt.

Spezifikation:

Chemische Zusammensetzung:

Mechanische Eigenschaften:


Abmessungen:

Nominelle Größe		Außendurchmesser bei Bevel (mm)	Zentrum bis Ende (mm)
			90° Ellenbogen		45° Ellenbogen
DN	NPS	Eine Überdosis.	Eine		B
			LR	SR	LR
15	1 / 2	21.3	38	Ich...	16
20	3/4	26.7	38	Ich...	19
25	1	33.4	38	25	22
32	Ein Viertel	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	Zwei und eine Hälfte	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Anmerkungen: 1) Neben diesen gelten auch GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 usw. 2) Der Ellenbogen mit einem NPS von mehr als 48 ist nach den vom Käufer und Hersteller vereinbarten Größen herzustellen.
