TP304L-Umkehrbogen-Rohr: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP304L | Rohr des Umkehrbogen-TP304: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP304 |
---|---|---|---|
TP304H-Umkehrbogen-Rohr: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP304H | TP304LN-Umkehrbogen-Rohr: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP304LN |
TP316L-Umkehrbogen-Rohr: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP316L | Rohr des Umkehrbogen-TP321: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP321 |
TP310S-Umkehrbogen-Rohr: | ASME SA213, Umkehrbogen-Wärmetauscher-Rohr ASTM A213 TP310S | ||
Markieren: | Umkehrbogenrohr,Geschweißtes Stahlrohr |
Edelstahl-Umkehrbogen-Rohr, ASTM A213 TP304/304L, TP316/316L, TP321/321H, TP310/310S
Umkehrbogen-Rohr des Edelstahls, Duplexstahl, legierter Stahl. 100% Hydro-Test, Wirbelstrom-Test. Ultraulic-Test.
En 10216-5, en 10204-3.1B 1,4301, 1,4304, 1,4401 Edelstahl-Umkehrbogen-Rohr LÄRM-17458
Grad
|
Material |
C
|
Si
|
Mangan
|
P
|
S
|
N
|
Cr
|
MO
|
Ni
|
Ti
|
andere
|
Ferritische oder martensitische Stahle
|
||||||||||||
X2CrTi12 | 1,4512 | 0,030 | 1,00 | 1,00 | 0,040 | 0,015 | 10.50to12.50 | 6× (C+N) to0.65 | ||||
X6CrAl13 | 1,4002 | 0,08 | 1,00 | 1,00 | 0,040 | 0,015 | 12.00to14.00 | 0.10to0.30Al | ||||
X6Cr17 | 1,4016 | 0,08 | 1,00 | 1,00 | 0,040 | 0,015 | 16.00to18.00 | |||||
X3CrTi17 | 1,4510 | 0,05 | 1,00 | 1,00 | 0,040 | 0,015 | 16.00to18.00 | 4× (C+N)+0.15 bis 0,80 | ||||
X12Cr13 | 1,4006 | 0,08 bis 0,15 | 1,00 | 1,50 | 0,040 | 0,015 | 11.50to13.50 | 0,75 | ||||
Austenitstahle
|
||||||||||||
X5CrNi18-10 | 1,4301 | 0,07 | 1,00 | 2,00 | 0,045 | 0,015 | 0,11 | 17.00to19.50 | 8.00to10.50 | |||
X2CrNi19-11 | 1,4306 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 0,11 | 18.00to20.00 | 10.00to12.00 | |||
X2CrNiN18-10 | 1,4311 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 0.12to0.22 | 17.00to19.50 | 8.50to11.50 | |||
X6CrNiTi18-10 | 1,4541 | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17.00to19.00 | 9.00to12.00 | 5×C bis 0,70 | |||
X6CrNiNb18-10 | 1,4550 | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17.00to19.00 | 9.00to12.00 | 10×Cto1.00Nb | |||
X5CrNiMo17-12-2 | 1,4401 | 0,07 | 1,00 | 2,00 | 0,045 | 0,015 | 0,11 | 16.50to18.50 | 2.00to2.50 | 10.00to13.00 | ||
X2CrNiMo17-12-2 | 1,4404 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 0,11 | 16.50to18.50 | 2.00to2.50 | 10.00to13.00 | ||
X6CrNiMoTi17-12-2 | 1,4571 | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 16.50to18.50 | 2.00to2.50 | 10.50to13.50 | 5×C bis 0,70 | ||
X2CrNiMoN17-13-3 | 1,4429 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 0.12to0.22 | 16.50to18.50 | 2.50to3.00 | 11.00to14.00 | ||
X2CrNiMo18-14-3 | 1,4435 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 0,11 | 17.00to19.00 | 2.50to3.00 | 12.50to15.00 | ||
X3CrNiMo17-13-3 | 1,4436 | 0,05 | 1,00 | 2,00 | 0,045 | 0,015 | 0,11 | 16.50to18.50 | 2.50to3.00 | 10.50to13.00 | ||
X2CrNiMoN17-13-5 | 1,4439 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 0.12to0.22 | 16.50to18.50 | 4.00to5.00 | 12.50to14.50 |
Umkehrbogen-Rohr sind in den Wärmetauscher-Systemen weit verbreitet. Wärmetauscher-Ausrüstung auf der Grundlage von
Nahtlose rostfreie U-Rohre und geschweißtes rostfreies Umkehrbogen-Rohr ist in strategisch wichtigem wesentlich und
kritische felds---Kern- und petrochemisches Maschinen-Gebäude.
Der YUHONG-Gruppen-Anfang, zum verbiegenden Rohrs U seit 2006 zu produzieren, liefern bis jetzt bereits mehr als
30000 Tonnen Edelstahl-Umkehrbogen-Rohr zu 35 Ländern.
Das Umkehrbogen-Rohr stimmen mit den folgenden Standards überein:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Stahlsorte:
Ferrit |
Austenit |
Duplex |
Superduplex |
Ni-Legierungen |
Titan |
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Rohr anderer Legierungen und Stahlsorten kann nach Vereinbarung produziert werden.
Technische Anforderungen:
Gerade Rohr-Standardspezifikation für das Verbiegen:
ASME SA 213; ASME-SB 163; ASME A789, ASME SA268, ASME SA269, etc.
Markierung: Bevor dem Verbiegen durch die Markierung der Maschine ganz über der Rohr-Länge (Eckblech nach Hitze
Behandlung, ohne zu markieren)
Anmerkung: Markierung ist auch möglich, nachdem man auf die geraden Teile des U-Verbiegenden Rohrs verbogen hat.
Umkehrbogen-Rohre:
- Standard TEMA RCB 2,31 der Röhrenaustauscher-Hersteller-Vereinigung (9. Ausgabe).
- Standardspezifikation ASTM A688/ASME SA688 für geschweißte Rohre von Austenitkorrosionsbeständigem
Stahlsorte bestimmt für Speisewasser-Kessel.
- Standard-Techinical Anforderungen ASTM B163/ASME SA163 für Rohre des Nickels und der Nickel-Legierung für
Kondensatore und Wärmetauscher.
- Kunden-Spezifikationen.
Biegungsradius: Von 1.5*OD (Außendurchmesser) bis 1500mm
Wenn man weniger Rohre mit Radius oder Gleichgestelltem zu 1.5*OD bestellt, ist es notwendig, Präzision von Geometrics zuzustimmen.
Gerade Rohr-maximale Länge: (Bevor dem Verbiegen): 35000 Millimeter.
Bein-Länge: Minute 1 Meter, Maximum 16500 Millimeter (für maximales R=1500mm)
Anmerkung: Andere Größe sind nach Vereinbarung verfügbar.
Wärmebehandlung: Druck entlastet nachdem dem U-Verbiegen (verbiegender Bereich plus 300MM für jedes Bein).
Hydrostatischer Test nachdem u-Verbiegen: Maximale Stange des Berstdruck-600, tränkende sek 10. Mit
Dematerialized Wasser. Komprimierte Luftreinigung nach Hydro-Test.

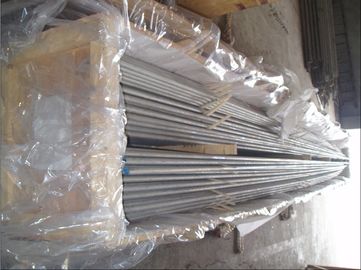

Verpacken: In den starken Transport-Angemessenen Vor-ausgeräucherten Holzkisten entsprechenden Maßen für
jede Rohr Länge, Radius, Durchmesser, entsprechend PO-Anforderungen sowie eingewickelt im Polyäthylen
Filme mit weichen Plastikkappen auf beiden Ende des Rohrs.
Einige der Qualitätsprüfungen, die von uns durchgeführt werden, schließt ein:
Korrosions-Test | Geleitet, nur wenn Sie besonders durch den Kunden verlangt werden |
Chemische Analyse | Prüfen Sie getan gemäß der erforderlichen Qualitätsstandards |
Destruktive/mechanische Prüfung | Dehnbar | Härte | Flachdrücken | Aufflackern | Flansch |
Biegung und Re. flache Tests | Durchgeführt in vollständiger Übereinstimmung mit relevanten Standards u. ASTM-Normen A-450 und A-530, das störungsfreie Expansion sicherstellt, beenden Schweißen u. Gebrauch an den Kunden |
Wirbelstrom-Prüfung | Getan, um Homogenität im Boden unter der Oberfläche durch die Anwendung des Digital-Fehler-Kennzeichen Prüfungs-Systems zu ermitteln |
Hydrostatische Prüfung | 100% hydrostatische Prüfung führte entsprechend ASTM-A 450 Normen für die Prüfung des Rohrdurchsickerns und größtem Druck durch, die wir 20Mpa/7s stützen können. |
Luft unter Druckprüfung | Zu irgendeinen Beweis des Luftverlustes überprüfen |
Sichtprüfung | Nach Passivierung wird jede einzelne Länge von Rohren u. Rohre gründlicher Sichtprüfung von ausgebildetem Personal für die Entdeckung von Oberflächenfehlern u. von anderen Unvollkommenheiten unterworfen |
Ergänzungsprüfung: Abgesehen von den oben erwähnten Tests führen wir auch auf der Fertigwarenergänzungsprüfung durch. Die Tests, die unter diesem durchgeführt werden, umfassen:
|
|
|
