ASME SB338 UNS R50400 Nahtlose Titanrohre für Kondensatoren und Wärmetauscher

Produktdetails:

Place of Origin:	CHINA
Markenname:	YUHONG
Zertifizierung:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modellnummer:	ASME SB338 UNS R50400 Nahtloses Titanrohr

Zahlung und Versand AGB:

Minimum Order Quantity:	500KGS
Preis:	Verhandelbar
Verpackung Informationen:	Holzkiste / Sperrholzkisten mit Stahlrahmen
Lieferzeit:	Hängt von der Bestellmenge ab
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	800 Tonnen / Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (350)

Edelstahl-nahtloses Rohr (346)

Duplexedelstahl-Rohr (137)

Duplexedelstahl-Rohr (39)

Nadelröhre (172)

Flossenröhrchen (750)

Wärmetauscher (41)

Wärmetauscherrohr (480)

Wärmetauscher-Rohrbund (55)

Wärmetauscher-Rohrboden (130)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (62)

Edelstahl geschweißtes Rohr (135)

Nickel-Legierungs-Rohr (275)

Nickel-Legierungs-Rohr (110)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (224)

Titanrohr (22)

helles getempertes Rohr (166)

Rauchrohr (163)

Stahlinstallation (881)

Stahlflansch (683)

Andere (412)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Standard:	ASME SB338	Material:	UNS R50400 (Gr.2 Titan)
Produkttyp:	Nahtlos	Anwendung:	Kondensator, Wärmetauscher
Größenbereich:	Von Kunden angepasst	Oberflächenbeschaffung:	Eingelegt / hell geglüht
Hervorheben:	ASME SB338 Titanröhren , Nahtlose Titan-Wärmetauscherrohre , UNS R50400 Kondensatorrohre

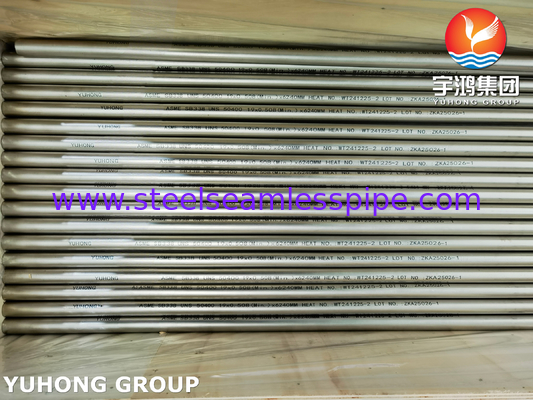

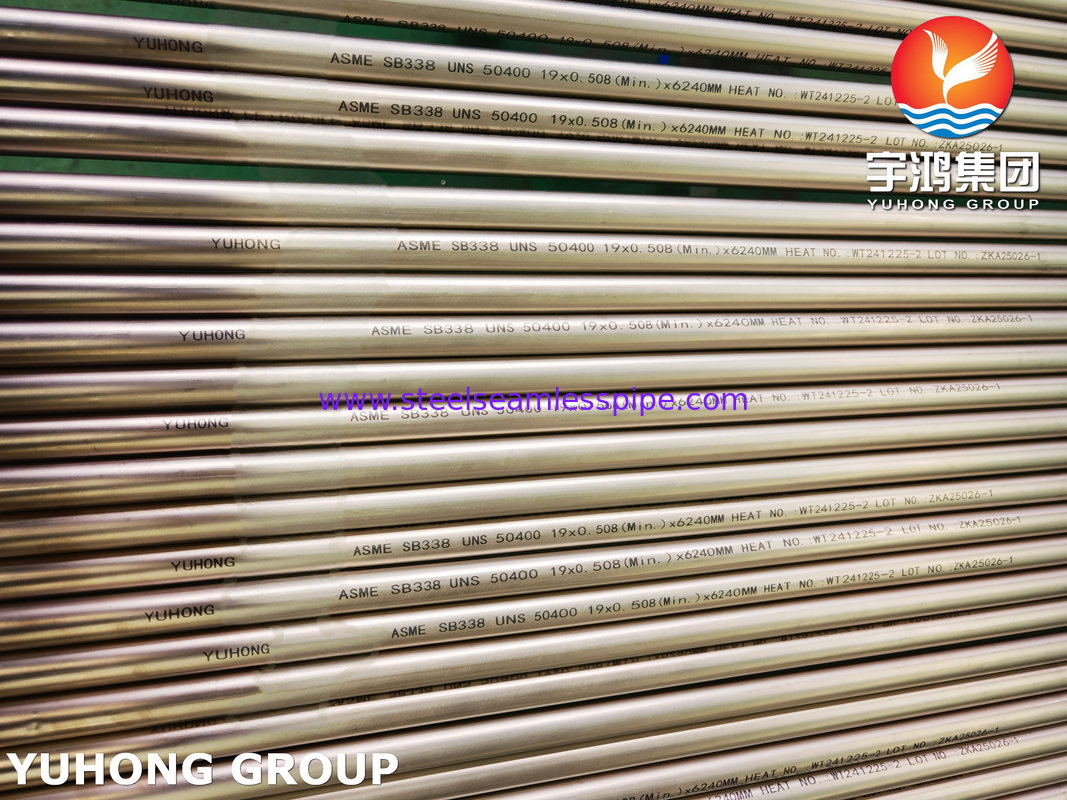

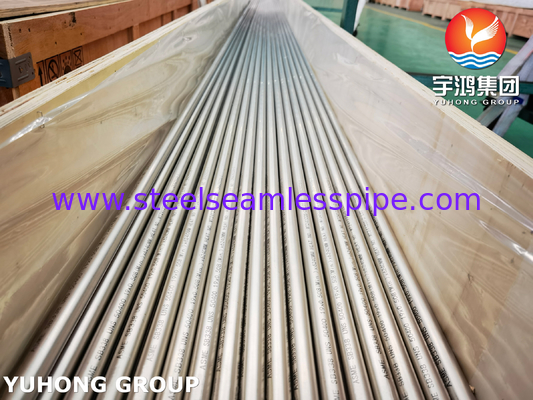

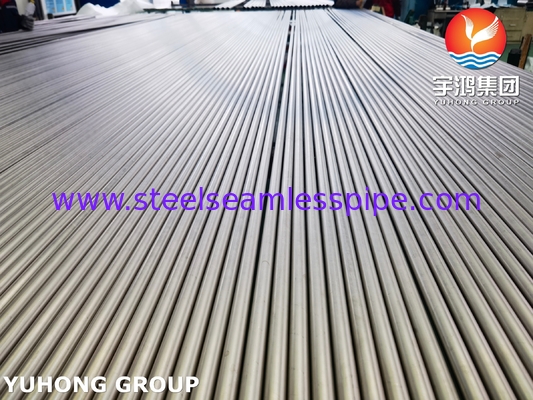

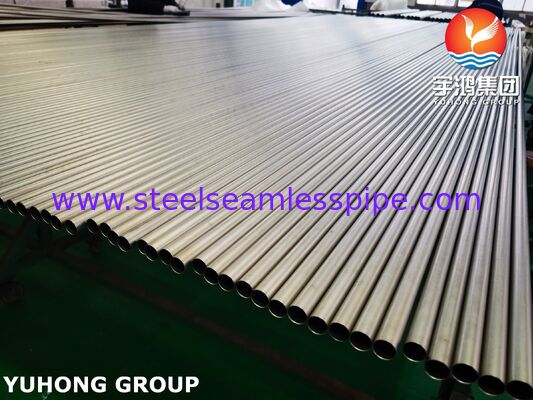

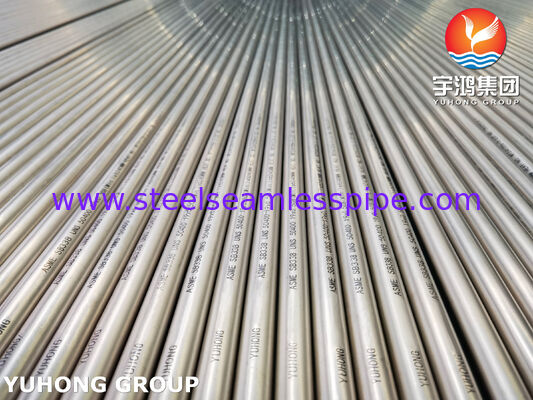

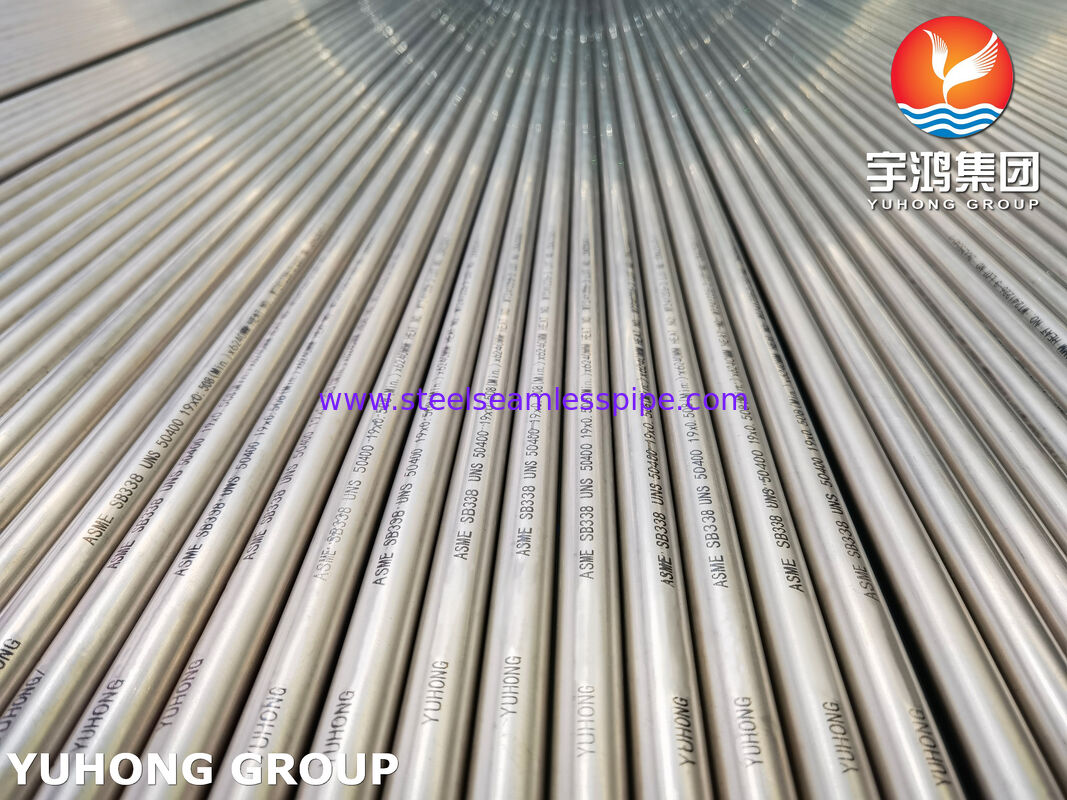

ASME SB338 UNS R50400 Nahtlose Titanrohre für Kondensatoren und Wärmetauscher

Branchenweit anerkannte Titanrohre der Güteklasse 2, entwickelt für Oberflächenkondensatoren, Verdampfer und Rohrbündelwärmetauscher, bei denen Meerwasser, Sole oder chloridhaltige Kühlmedien spezifiziert sind.

Unternehmensprofil & Technische Autorität

Die Yuhong Group Co., Ltd. ist spezialisiert auf die Konstruktion und Lieferung von Wärmetauschern, Druckbehältern und luftgekühlten Geräten für die Energieerzeugung, chemische Verarbeitung und Offshore-Anwendungen. Unser Fertigungsumfang umfasst komplette Rohrbündel, U-Bogenrohre, Rippenrohre und Wärmetauscherkomponenten, einschließlich Rohrböden, Prallblechen und Kopfstücken.

Chemische Zusammensetzung

Element	Gew.-% (max.)	Element	Gew.-% (max.)
Stickstoff (N)	0,03	Sauerstoff (O)	0,25
Kohlenstoff (C)	0,08	Wasserstoff (H)	0,015
Eisen (Fe)	0,30	Titan (Ti)	Rest

Entspricht den Anforderungen von ASME SB338 Abschnitt II Teil B für Material der Güteklasse 2 (UNS R50400).

Herstellungs- und Prüfanforderungen

Herstellungsprozess: Kaltgezogener nahtloser Prozess in kontaminationskontrollierten Umgebungen. Die hohe Reaktivität von Titan bei erhöhten Temperaturen erfordert den strikten Ausschluss von Kontakt mit Werkzeugen aus Kohlenstoffstahl, dedizierte Bearbeitungsbereiche und Inertgasabschirmung bei allen thermischen Operationen.

Obligatorische Prüfungen gemäß ASME SB338:

Abflachungsprüfung
Aufweitungsprüfung
Hydrostatische oder pneumatische Druckprüfung
Wirbelstrom- oder Ultraschall-Zerstörungsfreie Prüfung

Qualitätskontrollparameter: Außendurchmessertoleranz ±0,05 mm; Wanddickentoleranz ±0,03 mm; Bohrungstoleranz H7 für Rohrbodenpassung.

Ergänzende Fertigungskapazitäten

Komponente	Verfügbare Werkstoffgüten	Fertigungsumfang
Rohrböden	SB265 Gr.2 / SB265 Gr.12 / Plattiertes Blech	Präzisionsbohren auf H7-Toleranz; Oberflächengüte Ra ≤ 3,2 µm
Prallbleche / Stützen	SB265 Gr.2	Lasergeschnitten oder Wasserstrahlgeschnitten; entgratet und gereinigt
Kopfstücke	SB265 Gr.2 / Mit Kohlenstoffstahl ausgekleidet	Mit Code gestempelt; Konstruktion gemäß ASME Section VIII Div.1
U-Bogenrohre	SB338 Gr.2	Im gezogenen Zustand oder spannungsarmgeglüht; Inline-Wirbelstromprüfung

Anwendungsumgebungen

Industrie	Typische Ausrüstung	Betriebsbedingungen
Energieerzeugung	Dampfturbinenkondensatoren; Kühlwasserwärmetauscher	Meerwasser, Brackwasser oder behandeltes Kühlwasserturmwasser
Offshore / Marine	Plattformkühler; Kühlwasserkühler	Chloridhaltiges Meerwasser; MIC-anfällige Umgebungen
Chemische Verarbeitung	Rohrbündelwärmetauscher; Verdampfer	Korrosive Prozessströme; erhöhte Temperaturen
Entsalzung	Soleerhitzer; Destillatkondensatoren	Hochsalzhaltige Sole; erhöhte Chloridkonzentration
LNG / Raffinerie	Lean/Rich-Ammoniakwärmetauscher; Kopfkondensatoren	Sauere Medien; Saures Wasserstrippen

Technische Vorteile

Korrosionsbeständigkeit: Praktisch immun gegen chloridinduzierte Spannungsrisskorrosion, Lochfraß und Spaltkorrosion im gesamten pH-Bereich von Meerwasser und Soleumgebungen.
Tropfenkondensation: Geringe Benetzbarkeit durch Flüssigkeiten fördert die Tropfenkondensation auf den Rohroberflächen, wodurch eine kontinuierlich erneuerte Wärmeübertragungsfläche erhalten bleibt.
Fouling-Beständigkeit: Glatte Oberflächenbeschaffenheit reduziert die Ablagerung von Kesselstein, verlängert die Reinigungsintervalle und erhält die Wärmeübergangskoeffizienten.
Materialeffizienz: Verbesserte Korrosionsbeständigkeit ermöglicht dünnere Wandstärken im Vergleich zu Kupferlegierungen oder Edelstählen, was die Wärmeleitfähigkeit verbessert.

Anpassungsumfang: Rohre können in geraden Längen oder U-Bogen-Konfigurationen geliefert werden; mit glatter oder niedrig gerippter Oberfläche; mit angefasten oder glatten Enden; mit vollständigen Materialprüfzeugnissen (EN 10204 3.1/3.2).

Häufige technische Anfragen

F: Was ist der Unterschied zwischen Güteklasse 2 und Güteklasse 2H?

A: Güteklasse 2H bietet eine garantierte Mindestzugfestigkeit von 58 ksi (400 MPa) im Vergleich zu 50 ksi (345 MPa) bei Güteklasse 2. Beide haben die gleiche Chemie und können unter der Standard-Spezifikation zertifiziert werden.

F: Können ASME SB338 Güteklasse 2 Rohre für ASME-Druckbehälteranwendungen verwendet werden?

A: Ja. ASME Section VIII erkennt SB338 Material an. Güteklasse 2H ist ausdrücklich für die Verwendung in Druckbehältern bestimmt.

F: Wie verhält sich Titan im Vergleich zu 90/10 Cu-Ni für Meerwassereinsatz?

A: Titan bietet praktische Immunität gegen Meerwasserkorrosion, eliminiert Geschwindigkeitsbeschränkungen und hält stehenden oder langsam fließenden Bedingungen stand, die den Angriff von Kupferlegierungen beschleunigen.
