Edelstahl U-Bend-Rohr, Wärmetauscher-Rohr, Kondensator-Rohr, 3/4" 16bwg 20ft
YUHONG GROUPSeit mehr als 25 Jahren beschäftigen wir uns mit austenitischem Edelstahl, Nickellegiertem Stahl ((Hastelloy, Monel, Inconel, Incoloy)) und nahtlosen und geschweißten Rohren.jedes Jahr verkaufen mehr als 80000 Tonnen Stahlrohr und RohrUnsere Kunden umfassen bereits mehr als 45 Länder, wie Italien, Großbritannien, Deutschland, USA, Kanada, Chile, Kolumbien, Saudi-Arabien, Korea, Singapur, Österreich, Polen, Frankreich, ... undUnd oDie Zweiggesellschaft und die Fabrik der Gruppe sind bereits von:Dies ist der Fall, wenn die Anlage nicht in der Lage ist, die Anlage zu verarbeiten.

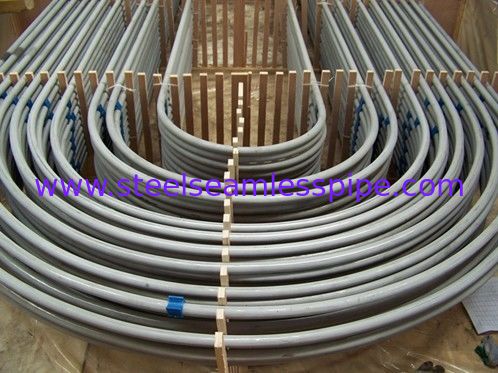

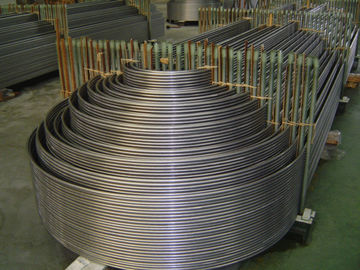

Edelstahl Wärmetauscherröhre U-Bend-Typ Eigenschaften:
- Das "U"-Biegen erfolgt durch Kaltbearbeitung.
- Das "U"-Biegen erfolgt nach den Zeichnungen des Kunden bis zum erforderlichen Radius.
- Der Biege- und das 15 cm lange Bein werden durch Widerstandsheizung entlastet.
- Inertgas (Argon) wird mit der erforderlichen Durchflussgeschwindigkeit durch sie geleitet, um eine Oxidation in ID zu vermeiden.
- Der Radius wird auf OD und Wandverdünnung nach der empfohlenen Spezifikation überprüft.
- Die physikalischen Eigenschaften und die Mikrostruktur werden an drei verschiedenen Stellen überprüft.
- Eine visuelle Prüfung auf Wellenform und Risse erfolgt mit einem Farbstoffdurchdringungstest.
- Anschließend wird jedes Rohr mit dem empfohlenen Druck hydrotestet, um auf Leckagen zu achten.
- Der Baumwollballentest wird durchgeführt, um die ID-Reinheit des Rohres zu überprüfen.
- Danach eingelegt, getrocknet, gekennzeichnet und verpackt.
- Alle Verfahren werden streng nach TEMA "C" und ASTM A-688 durchgeführt.
U-Bend-RohrWärmeaustauschgeräte auf der Grundlage von
Nahtlose Edelstahl-U-Röhrchen und geschweißte Edelstahl-U-Bogenröhrchen ist wesentlich in strategisch wichtigen und
Kritische Felder - Atom- und Petrochemie-Maschinenbau.
YUHONG SPECIAL STEELSeit 2006 produzieren wir bereits mehr als
30 000 Tonnen Edelstahl U-Bend-Rohr in 35 Länder.
Das U-Bend-Rohr entspricht den folgenden Normen:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Material für Wärmetauscherröhrchen:
|
Ferrit
|
Austenit
|
Zweifachhaus
|
Super-Duplex
|
Ni-Legierungen
|
mit einem Durchmesser von
|
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2
|
Rohr aus anderen Legierungen und Stahlsorten kann nach Vereinbarung hergestellt werden.
Technische Anforderungen:
Standardspezifikation für gerade Rohre zur Biegung:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 usw..
Kennzeichnung:Vor dem Biegen durch Markierung Maschine über die gesamte Länge des Rohres (gebogener Abschnitt nach der Hitze)
Behandlung ohne Markierung)
Anmerkung:Das Markieren ist auch nach dem Biegen der geraden Teile des U-Bending-Rohrwerks möglich.
U-Bend-Röhren:
- TEMA RCB 2.31 Standard der Vereinigung der Hersteller von Rohrwechselgeräten (9. Auflage).
-ASTM A688/ASME SA688 Standardspezifikation für geschweißte Rohre aus austenitisch korrosionsbeständig
Stahlgehalt für Futterwasserkessel.
-ASTM B163/ASME SA163 Normentechnische Anforderungen für Rohre aus Nickel und Nickellegierungen für
Kondensatoren und Wärmetauscher.
- Spezifikationen des Kunden.
Beugenradius:Von 1,5*OD (Außendurchmesser) bis 1500 mm
Bei der Bestellung von Röhren mit einem Radius von 1,5*OD ist die Geometriepräzision zu berücksichtigen.
Höchstlänge der geraden RohreVor dem Biegen: 35000 mm.
Beinlänge:Min 1 Meter, max. 16500 mm (für maximal R=1500 mm)
Anmerkung:Andere Größen sind nach Vereinbarung erhältlich.
Wärmebehandlung:Nach der U-Begehung entlastet (Begehungsfläche plus 300 mm für jedes Bein).
Hydrostatischer Test nach U-Bogen: Maximaler Prüfdruck 600 Bar, Einweichen 10 Sek.
Dematerialisiertes Wasser, Druckluftreinigung nach Hydrotest.

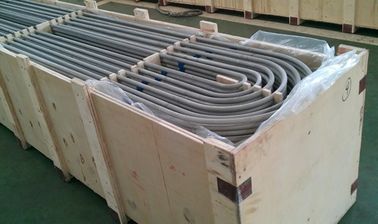

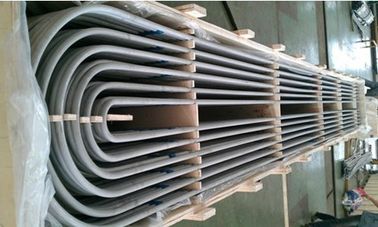

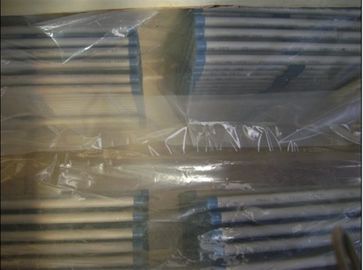

Verpackung: in hochtransportablen, vordämpften Holzkisten mit entsprechenden Abmessungen für
Längen, Radius und Durchmesser je nach PO-Anforderung sowie in Polyethylen verpackt
Filme mit weichen Kunststoffkappen an beiden Enden des Rohres.
Zu den von uns durchgeführten Qualitätsprüfungen gehören:
| Korrosionsprüfung |
Nur auf spezielle Anfrage des Kunden durchgeführt |
| Chemische Analyse |
Prüfung gemäß den erforderlichen Qualitätsstandards |
| Zerstörungs- / mechanische Prüfung |
Zugfähig. Härte. Flachmachend. Flasche. |
| Zurückbiegen und Re. flache Prüfungen |
Erfolgt in voller Übereinstimmung mit den einschlägigen Normen & ASTM A-450 und A-530 Normen, die eine störungsfreie Ausdehnung, Schweißen & Verwendung am Kunden Ende gewährleistet |
| Wirbelstromprüfung |
Erfolgt zur Erkennung von Homogenitäten im Untergrund mit Hilfe des digitalen Fehlerzeichenprüfsystems |
| Hydrostatische Prüfung |
100% Hydrostatische Prüfung nach ASTM-A 450 Normen für die Prüfung von Rohrleckagen und maximalem Druck 20Mpa/7s. |
| Luftdruckprüfung |
Um Anzeichen von Luftlecks zu überprüfen |
| Sichtprüfung |
Nach der Passivierung wird jede einzelne Länge der Rohre und Rohre einer gründlichen visuellen Inspektion durch geschultes Personal unterzogen, um Oberflächenfehler und andere Unvollkommenheiten zu erkennen. |
Zusätzliche Prüfung:Neben den oben genannten Prüfungen führen wir zusätzliche Prüfungen an den hergestellten Produkten durch.
- Wirbelstromprüfung
- O.P. Prüfung
- Röntgenuntersuchung
|
- Korrosionsprüfung
- Mikrotests
- Makrotests
|
- IGC-Prüfung
- Ultraschallprüfung
- Flüssigkeitsdurchdringungsprüfung
|
