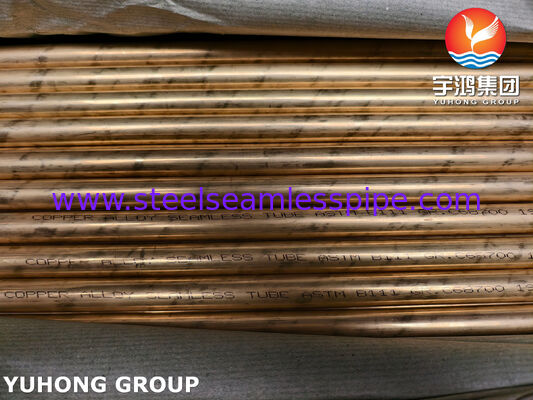

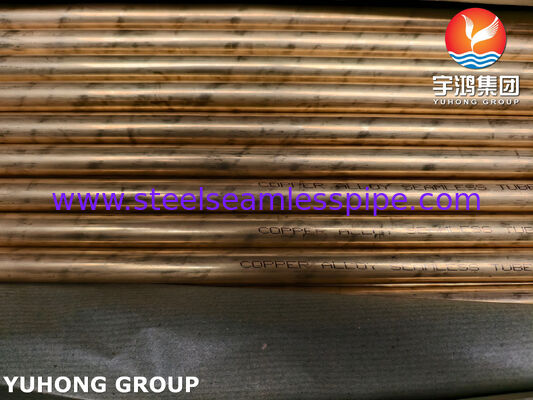

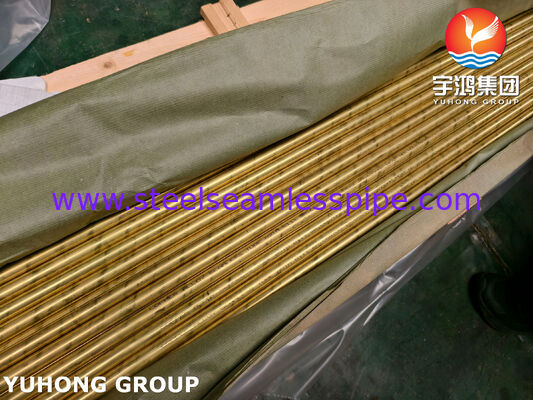

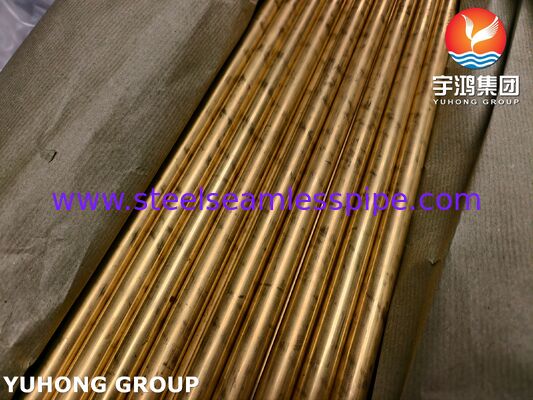

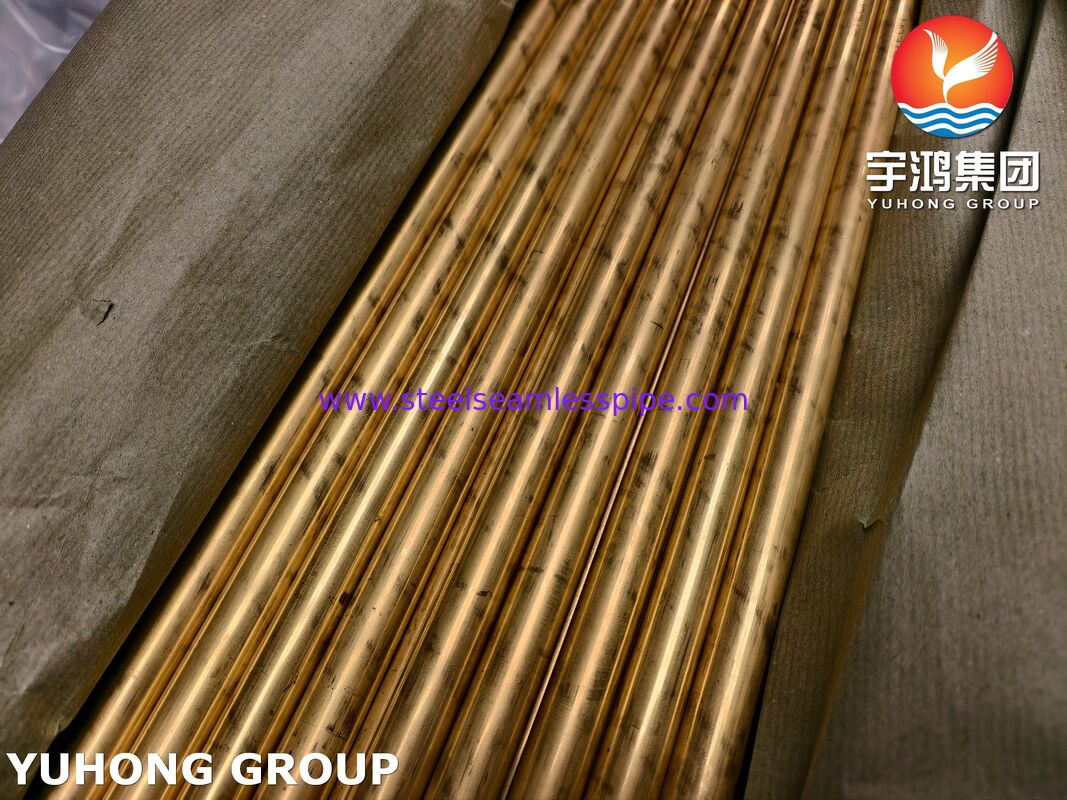

ASTM B111 C68700 Aluminiummessing nahtloses Rohr für Wärmetauscher und Kondensatoren

ASTM B111 C68700 Kupferlegierungsrohr ist ein nahtloses Aluminiummessingrohr, das für Kondensator-, Verdampfer- und Wärmetauscheranwendungen hergestellt wird.

UNS C68700 ist klassifiziert alsAluminiummessing, Typ Bgemäß ASTM B111/B111M. Die Legierung ist ein Kupfer-Zink-Aluminium-Material mit kontrolliertem Arsensgehalt. Seine spezifizierte chemische Zusammensetzung umfasst 76,0–79,0 % Kupfer, 1,8–2,5 % Aluminium und 0,02–0,06 % Arsen, wobei Zink die restliche Komponente ist.

Das Rohr kann in verschiedenen Zuständen und Abmessungskonfigurationen gemäß ASTM B111/B111M und Projektanforderungen geliefert werden. Typische Anwendungen umfassen Oberflächenkondensatoren, Wärmetauscher, Verdampfer und andere industrielle Wärmeübertragungsgeräte.

Technische Spezifikationen

C68700 Chemische Zusammensetzung

Die chemische Zusammensetzung von C68700 wird gemäß den geltenden ASTM B111-Anforderungen kontrolliert.

Mechanische Eigenschaften

Mechanische Eigenschaften hängen vom spezifizierten Zustand ab.

FürC68700 O61 geglühtes Rohr, umfassen die üblicherweise referenzierten ASTM B111 Mindestanforderungen:

Herstellungsprozess

C68700 nahtlose Kupferlegierungsrohre werden durch einen kontrollierten Rohrherstellungsprozess hergestellt.

1. Vorbereitung des Brammen

Kupferlegierungsmaterial wird gemäß der spezifizierten chemischen Zusammensetzung C68700 und den Anforderungen an die Wärmekennzeichnung vorbereitet.

2. Extrusion und Lochen

Die Bramme wird zu einem hohlen Rohr verarbeitet, das für nachfolgende Ziehvorgänge geeignet ist.

3. Kaltziehen

Kaltziehen wird verwendet, um den erforderlichen Außendurchmesser, die Wandstärke und die Maßtoleranzen zu erreichen.

4. Wärmebehandlung

Glühen oder eine andere anwendbare thermische Behandlung wird gemäß dem spezifizierten Zustand und den ASTM B111-Anforderungen durchgeführt.

5. Richten und Schneiden

Die Rohre werden gerichtet und auf die erforderliche Länge geschnitten.

6. Endkontrolle

Maß-, Oberflächen- und anwendbare mechanische sowie zerstörungsfreie Prüfungen werden vor dem Versand durchgeführt.

Rohrabmessungen

C68700 Aluminiummessingrohre können in verschiedenen Kombinationen von Außendurchmesser und Wandstärke geliefert werden.

Typische Bestellinformationen umfassen:

• Außendurchmesser

• Wandstärke

• Rohrlänge

• Zustand

• Maßtoleranzen

• Endzustand

• Oberflächenzustand

• Prüfanforderungen

Für Kondensator- und Wärmetauscherprojekte können die Rohrabmessungen gemäß der Rohrbodenzeichnung des Kunden, der Ausrüstungsspezifikation oder dem Rohrplan gefertigt werden.

Wärmebehandlung und Zustand

ASTM B111/B111M spezifiziert mehrere Rohrbedingungen, darunter:

• Geglüht

• Leicht gezogen

• Hart gezogen

• Hart gezogen und am Ende geglüht

Der gewählte Zustand beeinflusst die mechanischen Eigenschaften und die Umformbarkeit des Rohrs. ASTM B111/B111M-24 identifiziert spezifisch diese verfügbaren Zustände für Kupfer- und Kupferlegierungsrohre.

Für Anwendungen, die Rohrexpansion, Biegung oder die Installation von Rohren in Rohrböden beinhalten, sollte der geeignete Zustand während der Konstruktionsphase bestätigt werden.

Prüfung und Qualitätskontrolle

Die Qualitätskontrolle kann gemäß ASTM B111/B111M und den Kaufanforderungen des Kunden durchgeführt werden.

Chemische Prüfung

• Chemische Analyse der Charge

• Cu-Verifizierung

• Al-Verifizierung

• As-Verifizierung

• Fe- und Pb-Kontrolle

• Rückverfolgbarkeit der Chargennummer

Mechanische Prüfung

• Zugversuch

• Streckgrenzprüfung, wo anwendbar

• Dehnung

• Härte

Rohrprüfungen

Anwendbare ASTM B111-Prüfungen können umfassen:

• Expansionsprüfung

• Abflachungsprüfung

• Restspannungsprüfung

• Wirbelstromprüfung

• Hydrostatische Prüfung

• Pneumatische Prüfung

ASTM B111/B111M-24 identifiziert spezifisch Expansions-, Abflachungs- und Restspannungsprüfungen zusammen mit Wirbelstrom-, hydrostatischen und pneumatischen Prüfungen innerhalb seiner Produktanforderungen.

Maßprüfung

Die Inspektion kann umfassen:

• Außendurchmesser

• Wandstärke

• Länge

• Geradheit

• Ovalität

• Endzustand

• Oberflächenzustand

Anwendungen

Oberflächenkondensatoren

C68700 nahtlose Rohre werden für Kondensatorrohranwendungen gemäß ASTM B111 spezifiziert.

Wärmetauscher

Die Rohre können als Wärmeübertragungsrohre in Rohrbündelwärmetauschern verwendet werden, wo C68700 Aluminiummessing spezifiziert ist.

Verdampfer

ASTM B111 schließt Verdampferanwendungen in seinen Geltungsbereich für nahtlose Kupfer- und Kupferlegierungsrohre ein.

Industrielle Kühlanlagen

Typische Geräte können umfassen:

• Oberflächenkondensatoren

• Rohrbündelwärmetauscher

• Verdampfer

• Industrielle Kühler

• Wärmeübertragungsgeräte für die Energieerzeugung

• Kühlgeräte für Marine und Prozessindustrie
