Rohr mit Niedrigrippen für Kondensatoren – ASME SB111 C68700 Aluminiummessing

Produktübersicht

Rohr mit Niedrigrippen für Kondensatoren, hergestellt aus ASME SB111 C68700 / UNS C68700 Aluminiummessing, sind so konzipiert, dass sie die externe Wärmeübertragungsfläche von Kondensatorrohren erhöhen und gleichzeitig eine kompakte Rohrgeometrie beibehalten.

C68700, allgemein bekannt als Aluminiummessing B / Arsenhaltiges Aluminiummessing, ist eine Kupfer-Zink-Legierung, die Aluminium und eine kontrollierte Arsenzugabe enthält. ASME SB111 / ASTM B111 erkennt C68700 für nahtlose Kondensator-, Verdampfer- und Wärmetauscherrohranwendungen an.

Die Niedrigrippengeometrie erzeugt eine Reihe von integralen Außenrippen um die Rohroberfläche. Im Vergleich zu einem glatten Rohr mit demselben Nenndurchmesser kann die erhöhte Außenoberfläche die Wärmeübertragung verbessern und eine größere Wärmeübertragungskapazität innerhalb eines gegebenen Wärmetauschergehäuses bieten.

Diese Rohre eignen sich besonders für Oberflächenkondensatoren, Meerwasser- und Kühlwasserkühler, Marinekondensatoren, Entsalzungsanlagen und industrielle Kühlsysteme, wo Aluminiummessing aufgrund seiner Kombination aus Wärmeleitfähigkeit, mechanischer Festigkeit und Beständigkeit gegen Erosionskorrosion unter geeigneten Wasserbedingungen ausgewählt wird.

Hauptmerkmale

• Material: ASME SB111 C68700 / UNS C68700
• Materialbezeichnung: Aluminiummessing B / Arsenhaltiges Aluminiummessing
• Rohrtyp: Nahtloses Rohr mit Niedrigrippen
• Anwendung: Kondensatoren und Wärmetauscher
• Integrierte Niedrigrippen erhöhen die externe Wärmeübertragungsfläche
• Geeignet für Kühlwasser- und Kondensatorbetrieb
• Erhältlich in kundenspezifischer Rippenhöhe, Teilung, Wandstärke und Länge
• Hergestellt nach Kundenzeichnungen und Wärmetauscheranforderungen
• Maß- und zerstörungsfreie Prüfung verfügbar
• Geeignet für Stromerzeugung, Marine, Entsalzung, Petrochemie und industrielle Kühlungsanwendungen

Typische Anwendungen

1. Oberflächenkondensatoren

C68700 Rohre mit Niedrigrippen können in Oberflächenkondensatorsystemen verwendet werden, bei denen Dampf auf einer Seite der Wärmeübertragungsfläche kondensiert und Kühlwasser durch das Rohr fließt.

ASTM B111 identifiziert C68700 ausdrücklich unter den abgedeckten Kupferlegierungen für Oberflächenkondensatoren, Verdampfer und Wärmetauscher.

2. Kraftwerkskondensatoren

Die Rohre können für Kondensatoren und Hilfskühlanlagen in folgenden Bereichen in Betracht gezogen werden:

• Thermische Kraftwerke
• GuD-Kraftwerke
• Industrielle Stromerzeugungsanlagen
• Kraft-Wärme-Kopplungssysteme

3. Marine- und Meerwasserkühlung

C68700 wird häufig für Kondensator- und Wärmetauscherrohre mit Kühlwasser eingesetzt. Die Aluminium-Messing-Zusammensetzung ist besonders relevant für marine und meerwasserbezogene Geräte, wenn die Betriebschemie und die Wassergeschwindigkeit richtig kontrolliert werden.

Typische Geräte umfassen:

• Marinekondensatoren
• Zentrale Kühlsysteme
• Motorkühler
• Offshore-Kühlanlagen
• Schiffswärmetauscher

4. Entsalzungsanlagen

C68700 Rohre mit Niedrigrippen können für Wärmeübertragungsgeräte in Entsalzungs- und Meerwasseraufbereitungssystemen geliefert werden, vorbehaltlich der spezifischen Wasserchemie und der Konstruktionsbedingungen.

5. Industrielle Wärmetauscher

Mögliche Anwendungen sind:

• Kühlwasserkühler
• Prozesskondensatoren
• Ölkühler
• Wasserkühler
• Wärmetauscher für chemische Prozesse
• Industrielle Umwälzwassersysteme

Typischer Größenbereich

Die genauen Abmessungen sollten entsprechend der Kondensatorkonstruktion, der thermischen Berechnung, der Rohrbodenkonfiguration und der geltenden Projektspezifikation ausgewählt werden.

Typische Herstellungsbereiche können umfassen:

ASTM B111/B111M-24 deckt nahtlose Kondensatorrohre bis zu einem Durchmesser von 3 1/8 Zoll (80 mm) ab, obwohl die tatsächlichen Abmessungen von Rohren mit Niedrigrippen normalerweise durch die Wärmetauscherkonstruktion und die Spezifikation des Käufers bestimmt werden.

Wichtig: Die oben genannten Maßwerte sind typische Herstellungsbereiche und keine universellen ASME SB111-Maßanforderungen. Endgültige Abmessungen, Toleranzen, Rippengeometrie, Temper und Inspektionsanforderungen sollten anhand der Kauf-Spezifikation und der geltenden Ausgabe des Standards bestätigt werden.

C68700 Chemische Zusammensetzung

Typische Anforderungen an die chemische Zusammensetzung für UNS C68700 Aluminiummessing umfassen:

C68700 wird von der UNS-Datenbank der Copper Development Association als Aluminiummessing, Arsenhaltig klassifiziert, mit Kupfer bei etwa 76–79 %, Aluminium bei 1,8–2,5 % und Arsen bei 0,02–0,06 %, wobei Zink den Rest bildet.

Für vertragliche Lieferungen haben die geltende ASME/ASTM-Ausgabe und die Kauf-Spezifikation Vorrang vor verallgemeinerten Zusammensetzungstabellen.

Mechanische Eigenschaften

Die mechanischen Eigenschaften hängen vom Temper des Rohrs und dem geltenden Abmessungsbereich ab. ASME SB111/ASTM B111 liefert Anforderungen gemäß dem spezifizierten Temper, anstatt alle C68700-Rohre mit einem universellen Wert für mechanische Eigenschaften zu behandeln. ASTM B111 erkennt Zustände an, einschließlich geglüht, leicht gezogen, hart gezogen und hart gezogen/endgeg lüht.

Typische Eigenschaften, die für C68700-Kondensatorrohre bewertet werden, sind:

• Zugfestigkeit
• Streckgrenze / Dehngrenze, wo zutreffend
• Dehnung
• Härte
• Expansionsverhalten
• Abflachungsverhalten

Für eine kommerzielle Produktseite ist es vorzuziehen, die garantierten Werte gemäß dem bestellten Temper und der aktuellen ASME SB111-Spezifikation anzugeben, anstatt eine Tabelle mit mechanischen Eigenschaften zu präsentieren, die fälschlicherweise für jedes Temper gelten könnte.

Herstellungsprozess

Unsere C68700-Kondensatorrohre mit Niedrigrippen können durch eine kontrollierte Sequenz hergestellt werden, wie z. B.:

1. Vorbereitung von C68700-Legierungs-Billet/Rohr
2. Herstellung nahtloser Rohre
3. Kaltziehen oder Kalibrieren
4. Wärmebehandlung gemäß erforderlichem Temper
5. Richten
6. Präzise Maßkontrolle
7. Formen von integralen Niedrigrippen
8. Inspektion der Rippengeometrie
9. Reinigung der Rohroberfläche
10. Zerstörungsfreie und Maßprüfung
11. Endgültige Kennzeichnung und Verpackung

ASTM B111 beschreibt Herstellungsrouten, einschließlich Gießen, Strangpressen, Ziehen, Glühen, Richten, Trimmen und anderer Prozesse, die nahtlose Rohre im spezifizierten Zustand herstellen können.

Inspektion und Prüfung

Um die Eignung für den Kondensator- und Wärmetauscherbetrieb zu gewährleisten, kann die Inspektion umfassen:

Chemische Analyse

Eine positive Materialidentifizierung oder eine Laborchemieanalyse kann durchgeführt werden, um die C68700-Legierungszusammensetzung zu überprüfen.

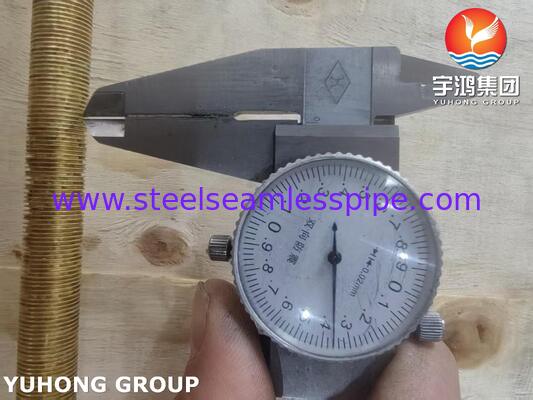

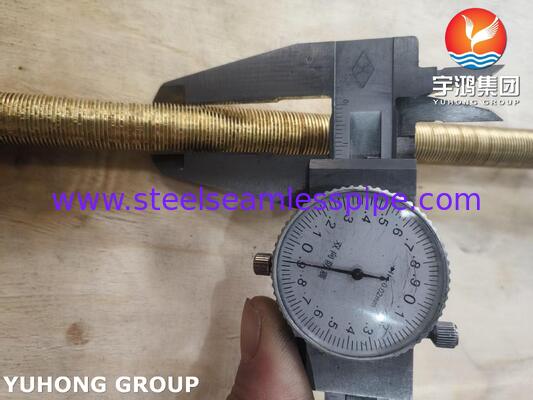

Maßprüfung

Typische Maßprüfungen umfassen:

• Außendurchmesser
• Wandstärke
• Rohrlänge
• Rippenhöhe
• Rippenteilung
• Rippenwurzelabmessungen
• Geradheit
• Ovalität
• Endzustand

Zugprüfung

Die Zugprüfung wird gemäß der geltenden Materialspezifikation und dem bestellten Temper durchgeführt, um die mechanische Leistung zu überprüfen.

Expansionsprüfung

Die Expansionsprüfung bewertet die Fähigkeit des Rohrs, eine kontrollierte Vergrößerung ohne unannehmbares Reißen oder Versagen zu überstehen.

Abflammprüfung

Die Abflammprüfung bewertet die Duktilität des Rohrs und die Materialintegrität.

Wirbelstromprüfung

Die Wirbelstromprüfung kann als zerstörungsfreie Methode zur Erkennung relevanter Diskontinuitäten in der Rohrwand verwendet werden.

Hydrostatische Prüfung

Eine hydrostatische Prüfung kann durchgeführt werden, wenn dies in der Bestellung oder dem geltenden Standard vorgeschrieben ist.

Pneumatische / Luft-Unterwasserprüfung

Eine pneumatische Dichtheitsprüfung kann ebenfalls bereitgestellt werden, wenn dies in der Projektspezifikation erforderlich ist.

ASTM B111/B111M identifiziert Expansions-, Abflamm- und Restspannungsprüfungen und sieht auch Wirbelstrom-, hydrostatische und pneumatische Prüfungen unter seinen Prüfanforderungen/Optionen vor.

Visuelle und Oberflächeninspektion

Die Rohroberfläche wird auf Folgendes geprüft:

• Risse
• Laminate
• Nähte
• Übermäßige Kratzer
• Oberflächenfehler
• Rippenschäden
• Verformung
• Korrosion oder Verunreinigung

Vorteile des Niedrigrippendesigns

Der Hauptzweck der Niedrigrippenkonfiguration ist die Erhöhung der externen Wärmeübertragungsfläche, ohne einen proportional größeren Grundrohrdurchmesser zu benötigen.

Im Vergleich zu glatten Kondensatorrohren können Rohre mit Niedrigrippen bieten:

• Erhöhte externe Wärmeübertragungsfläche
• Größere Wärmeübertragungsfähigkeit innerhalb eines kompakten Wärmetauschers
• Potenzielle Reduzierung der erforderlichen Wärmetauscherfläche
• Effiziente Nutzung bestehender Rohrbodenlayouts
• Eine praktische Lösung, bei der der Wärmeübergangskoeffizient auf der Mantel seite niedriger ist als der auf der Rohr seite

Der tatsächliche thermische Vorteil hängt von der Rippengeometrie, den Fluideigenschaften, der Geschwindigkeit, der Verschmutzung, der Temperaturdifferenz, dem Druckabfall und der vollständigen Wärmetauscherkonstruktion ab.

Warum C68700 Aluminiummessing wählen?

C68700 kombiniert eine kupferreiche Matrix mit Aluminium und einer kontrollierten Arsenzugabe. Seine etablierte Verwendung in Kondensator- und Wärmetauscherrohren macht es zu einer relevanten Materialoption für Kühlwasseranwendungen.

Seine Hauptvorteile für Kondensatoranwendungen sind:

• Gute Wärmeübertragungsfähigkeit
• Geeignete mechanische Festigkeit für Rohranwendungen
• Etablierte Abdeckung von Kondensatorrohrspezifikationen
• Gute Beständigkeit gegen Erosionskorrosion unter geeigneten Wasserbedingungen
• Eignung für marine und industrielle Kühlwassergeräte
• Verfügbarkeit in verschiedenen Rohr-Tempern

ASTM B111 identifiziert C68700 ausdrücklich als Aluminiummessing B für nahtlose Kondensatorrohre, und der aktuelle Geltungsbereich von B111/B111M umfasst Oberflächenkondensatoren, Verdampfer und Wärmetauscher.

Qualitätssicherung

Jede Produktionscharge kann mit entsprechender Qualitätsdokumentation geliefert werden, wie z. B.:

• Materialprüfzeugnis (MTC)
• Bericht über die chemische Zusammensetzung
• Ergebnisse der mechanischen Prüfung
• Bericht über die Maßprüfung
• Bericht über die Wirbelstromprüfung
• Bericht über die hydrostatische Prüfung, falls spezifiziert
• Wärme-/Chargenrückverfolgbarkeit
• Konformitätszertifikat
• Dokumentation der Fremdprüfung, falls erforderlich

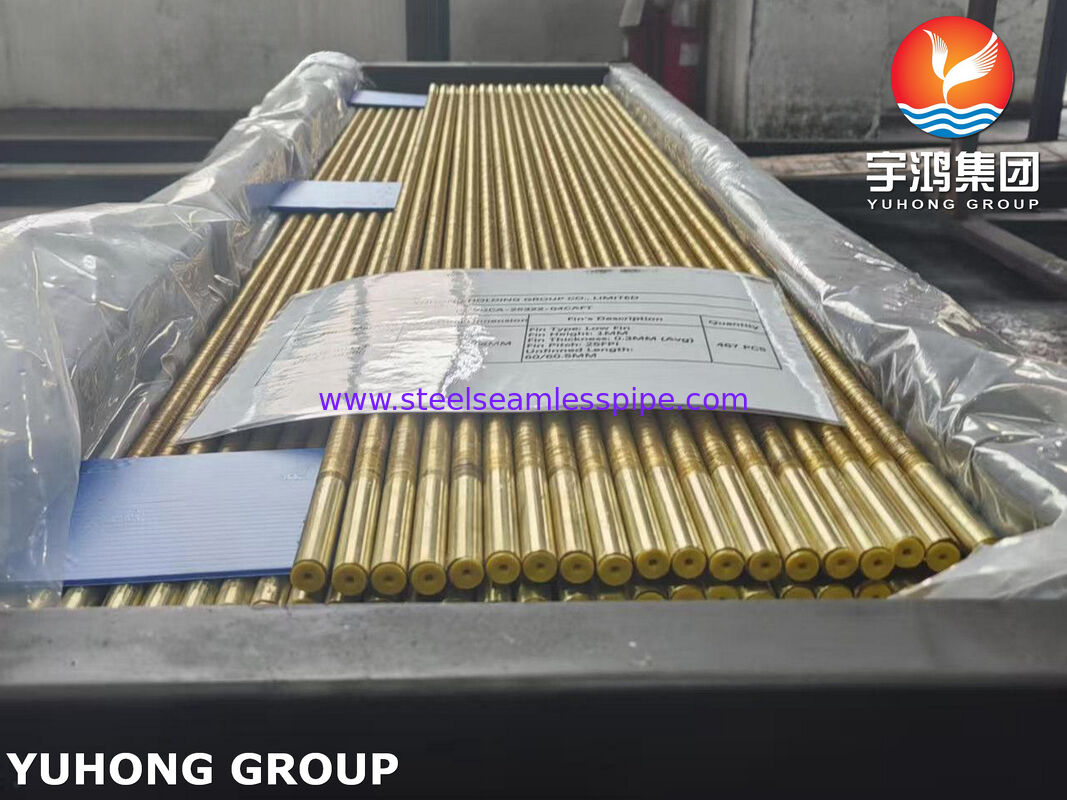

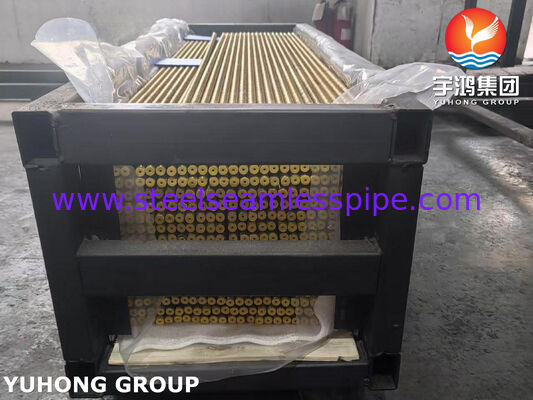

Verpackung

C68700 Rohre mit Niedrigrippen können in geeigneter Exportverpackung gemäß Rohrlänge und Kundenanforderungen geliefert werden.

Typischer Schutz kann umfassen:

• Kunststoff-Endkappen
• Schutzverpackung
• Feuchtigkeitsbeständige Verpackung
• Bündelung mit Identifikationsanhängern
• Holzkisten oder Exportverpackungen, wo erforderlich

Jedes Bündel kann mit Materialgüte, Größe, Länge, Wärme-/Chargennummer, Menge und geltender Spezifikation zur Rückverfolgbarkeit gekennzeichnet sein.

Empfohlene Produktpositionierung

ASME SB111 C68700 Rohre mit Niedrigrippen für Kondensatoren und Wärmetauscher

Dieses Produkt ist besonders geeignet für Kunden, die Aluminium-Messing-Rohre mit Niedrigrippen suchen für:

Oberflächenkondensatoren | Kraftwerkskondensatoren | Marine-Wärmetauscher | Meerwasserkühlung | Entsalzungsanlagen | Industrielle Kühlsysteme
