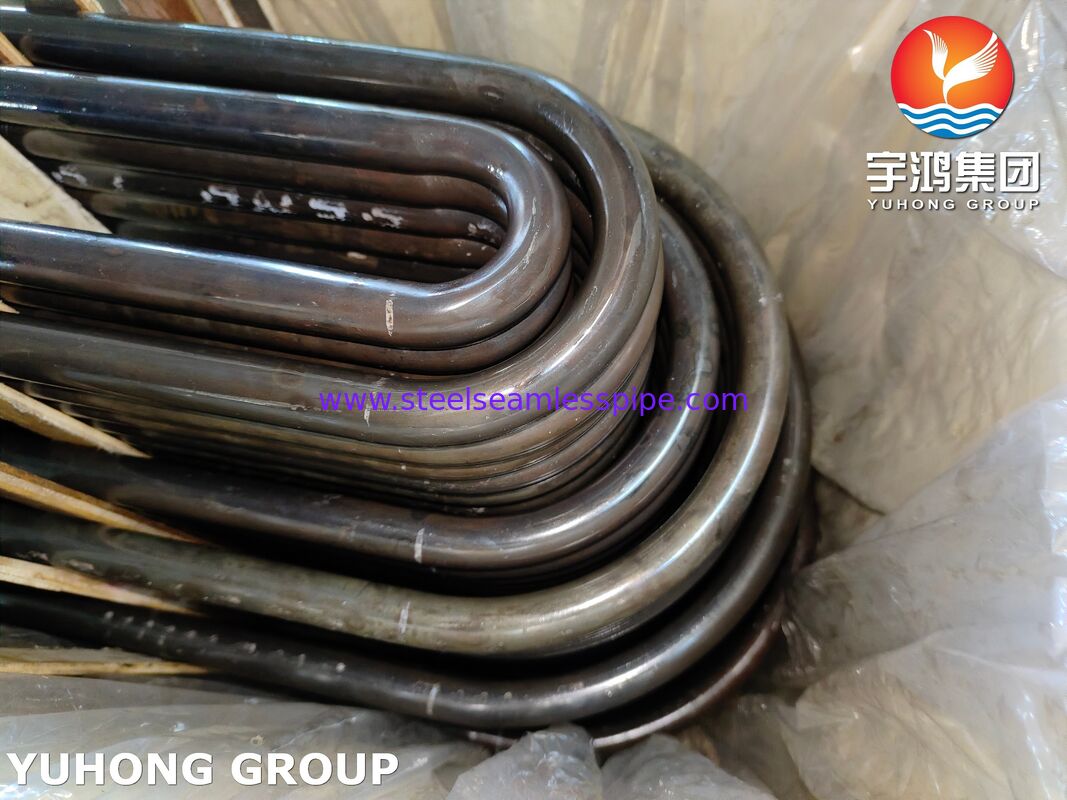

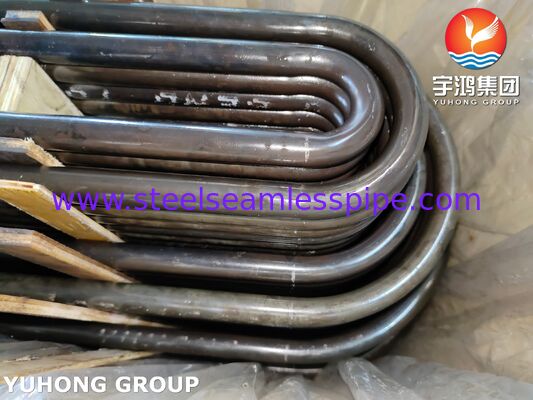

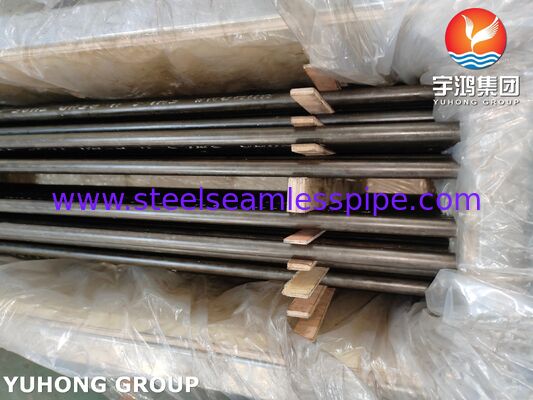

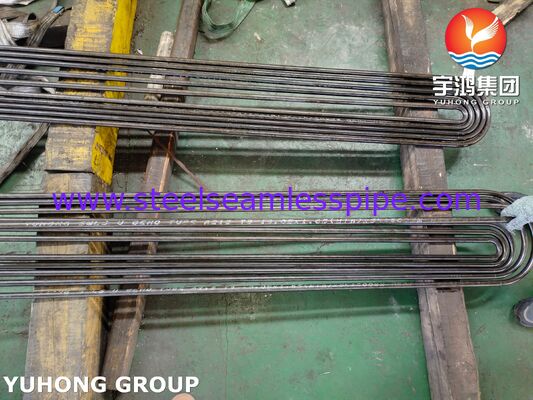

ASME SA213 T9 nahtloses U-Rohr für den Hochtemperaturwärmetauscher
Unternehmens- und Produktpositionierung
Yuhong Group Co., Ltd. ist auf Lösungen für Wärmetauscherrohr mit besonderer technischer Kompetenz inU-Bend-Rohrformung und Wärmebehandlung für den Hochtemperatur-WärmetauscherdienstAlle Produkte werden in voller Übereinstimmung mit ASME Abschnitt II und ASTM-Spezifikationen hergestellt und dokumentiert.
Chemische Zusammensetzung (ASME SA-213 / ASTM A213 Tabelle 1)
| Elemente |
Zusammensetzung (%) |
Anforderung |
| Kohlenstoff (C) |
≤ 015 |
Maximal |
| Mangan (Mn) |
0.30 zu 0.60 |
Reichweite |
| Fosfor (P) |
≤ 0025 |
Maximal |
| Schwefel (S) |
≤ 0025 |
Maximal |
| Silizium (Si) |
0.25 zu 1.00 |
Reichweite |
| Chrom (Cr) |
8.00 - 10.00 |
Reichweite |
| Molybdän (Mo) |
0.90 zu 1.10 |
Reichweite |
Bezug: ASME SA-213/SA-213M Tabelle 1 (Niedriglegierte Stähle - Klasse T9, UNS K90941)
Der 9%ige Chromgehalt sorgt durch die Bildung einer schützenden Chrom-Oxid-Schicht für eine Oxidationsbeständigkeit; der 1%ige Molybdän trägt bei erhöhten Temperaturen zur Kriechfestigkeit bei.
Mechanische Eigenschaften und Wärmebehandlung
Anforderungen an Zugkraft und Härte (ASME SA-213 Tabelle 4)
| Eigentum |
Anforderung |
| Zugfestigkeit, min |
415 MPa (60 ksi) |
| Leistung, min |
205 MPa (30 ksi) |
| Verlängerung (in 2 Zoll oder 50 mm), min |
30% |
| Härte, max. |
179 HBW / 190 HV |
| Rockwell, max. |
89 HRB |
Referenz: ASME SA-213/SA-213M Tabelle 4
Wärmebehandlung (ASME SA-213 Tabelle 3)
| Zulassung |
UNS-Nummer |
Art der Wärmebehandlung |
Temperatur der Erhitzung |
| T9 |
K90941 |
Voll- oder isothermische Glühung; oder Normalisierung und Temperung |
675°C. Min. |
Referenz: ASME SA-213/SA-213M Tabelle 3
Die Wärmebehandlung erfolgt separat und zusätzlich zur Heizung für die Warmformung.Die Rohre sind gemäß den Anforderungen der Tabelle 3 zur Wärmebehandlung neu zu erhitzen..
Anforderungen an die Herstellung und Prüfung
Herstellungsprozess
Die Rohre müssen durch ein nahtloses Verfahren hergestellt werden und entweder warm oder kalt bearbeitet sein, wie angegeben.
Erforderliche Prüfungen nach ASME SA-213
Jede Charge wird folgenden Kontrollen unterzogen:
| Prüfung |
Häufigkeit |
| Spannungstest |
Eine Probe aus einem Rohr pro Charge (≤50 Rohre); zwei Rohre pro Charge (>50 Rohre) |
| Härteprüfung (Brinell/Vickers/Rockwell) |
Zwei Schläuche pro Los |
| Abflachenprüfung |
Jedes Ende eines fertigen Schlauchs pro Los |
| Flammenprüfung |
Jedes Ende eines fertigen Rohres pro Charge (anderes Rohr als der Abflachungsversuch) |
| Hydrostatische oder zerstörungsfreie elektrische Prüfung |
Jede Röhre |
Referenz: ASME SA-213/SA-213M Abschnitte 9 und 10
Besondere Erwägungen:Bestimmte ferritische Stähle, die unter diese Spezifikation fallen, verhärten sich, wenn sie schnell über ihrer kritischen Temperatur abgekühlt werden.Chromhaltige Stähle mit einem Chromgehalt von 4% oder mehr, einschließlich T9 mit einem Chromgehalt von 8-10%, können bei Luftkühlung bei hohen Temperaturen gehärtet werden.Behandlungen, bei denen eine Erwärmung über kritische Temperaturen hinaus erfolgt (Schweißen, Flanschen, Heißbiegen), sind durch eine geeignete Wärmebehandlung zu verfolgen.
Unterstützung der Fertigungskapazitäten
Die Yuhong-Gruppe stellt integrierte Lieferungen für die Herstellung von Wärmetauschern bereit:
| Komponente |
Materielle Vereinbarkeit |
| mit einer Breite von mehr als 20 mm |
ASTM A213 T9 (und andere T-Klassen) |
| Gerade Rohre |
ASTM A213 / A269 / A249 |
| Schlauchblätter |
SA-516 Gr.70, SA-266, Plattierte Materialien |
| Schleudern |
Kohlenstoffstahl, rostfreier Stahl |
| Schalen und Kanäle |
SA-516 Gr.70, SA-240 |
Mindestradius der U-Bekehrung:1.5 * Überdosis(Standard) mit engeren Radien, die nach Vereinbarung zur Verfügung stehen.
Anwendungsbereich
ASME SA-213 T9 nahtlose Rohre sind für Hochtemperatur- und Hochdruckdienste spezifiziert, einschließlich:
- mit einer Leistung von mehr als 1000 Win Kraftwerksboilern
- mit einer Leistung von mehr als 1000 Win Raffinerien und petrochemischen Anlagen
- mit einer Breite von nicht mehr als 15 mmfür Hochtemperaturprozessdienste
- Luftgekühlter WärmetauscherRohrschnitte
- Konvektionsabschnitte für Heizungenmit einer Breite von mehr als 20 mm,
Betriebsbereich:Dauerhafter Betrieb bei Temperaturen bis ca.600 bis 650 °C (1110 bis 1200 °F)mit erhaltener Oxidationsbeständigkeit und Kriechfestigkeit.
Technische Merkmale und Anpassung
Oxidationsbeständigkeit:Der Chromgehalt von 8-10% bildet eine stabile schützende Oxidschale und bietet im Vergleich zu niedrigeren Legierungsklassen eine überlegene Abwehrfähigkeit bei hoher Temperatur bei Oxidation und Dampf.
Schleichstärke:Die Zugabe von 0,90-1,10% Molybdän sorgt für eine erhöhte Temperaturfestigkeit und Kriechfestigkeit, die für eine langfristige Lebensdauer in Superheater- und Reheateranwendungen unerlässlich sind.
Anpassung verfügbar:
- Außendurchmesser: 6,35 mm bis 219,1 mm (oder wie angegeben)
- Wandstärke: 0,8 mm bis 15 mm (Mindest- oder Durchschnittswand nach Bestellung)
- Länge: Spezifische oder zufällige Längen bis 12 m+
- U-Biegungsradius: Standard 1,5*OD; benutzerdefinierte Radius verfügbar
- Oberflächenveredelung: als gewalzt, eingelegt oder hell gegossen
- Endvorbereitung: einfach, abgeschrägt oder mit Gewinde versehen
FAQ - Technische Erwägungen bei der Auswahl von T9 U-Röhren
F: Warum wählen Sie T9 statt T22 oder T11 für den Superheater-Service?
T9 bietet eine höhere Oxidationsbeständigkeit und Kriechfestigkeit bei erhöhten Temperaturen aufgrund seines Chromgehalts von 9% und des Molybdängehalts von 1%geeignet für heißere Superheater- und Reheater-Abschnitte, bei denen niedrigere Legierungsabschnitte eine beschleunigte Vergrößerung erfahren können.
F: Welche Wärmebehandlung ist für ASME SA-213 T9-Röhren erforderlich?
Die T9-Röhren sind zu normalisieren und zu härten oder vollständig oder isothermal zu erhitzen, wobei die Temperatur der Härtung mindestens 675 °C beträgt. Die Wärmebehandlung ist getrennt vom Warmformvorgang durchzuführen.
F: Welche Prüfungen sind für T9-U-Röhren obligatorisch?
Jedes Rohr erfordert entweder hydrostatische oder zerstörungsfreie elektrische Prüfungen.
