ASTM A213 T11 Nahtloser Kesselrohr aus niedriglegiertem Stahl für Kessel

Produktübersicht

ASTM A213 T11 nahtloses Kesselrohr ist ein ferritisches Stahlrohr aus niedrigem Legierungsgehalt, das für Kessel-, Überhitzer- und Wärmetauscheranwendungen entwickelt wurde.

T11, UNS K11597, ist ein Chrom-Molybdän-Legierungsstahl mit einem Gehalt an Chrom von etwa 1,00-1,50% und Molybdän von 0,44-0,65%.Die Legierungskomposition ist für den Hochtemperaturbetrieb in Industrieheizungs- und Stromerzeugungsanlagen ausgelegt.

ASTM A213 T11-Röhren werden durch das nahtlose Verfahren hergestellt und können je nach Projektanforderung warm oder kalt gefertigt werden.Die Norm betrifft Rohre, die in Kesseln verwendet werden., Superheizungen und Wärmetauscher.

Zu den typischen Anwendungen gehören Kesselrohrsysteme, Komponenten von Überhitzern, Wärmetauscher, Dampferzeugungsanlagen und andere industrielle Systeme, die bei erhöhten Temperaturen arbeiten.

Technische Spezifikation

ASTM A213 erfordert eine nahtlose Herstellung und legt die Anforderungen an die mechanische Prüfung und die Produkterprobung für die anwendbaren Sorten fest.

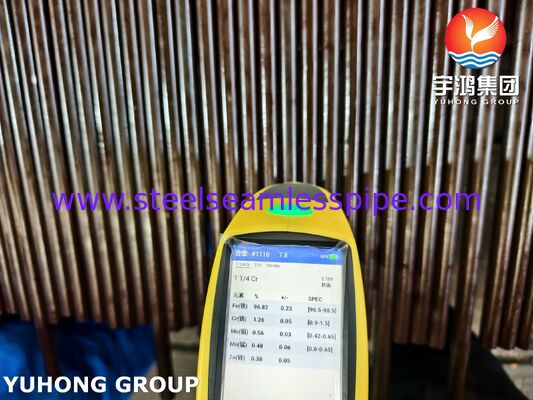

Chemische Zusammensetzung

ASTM A213 T11 Chemische Zusammensetzung

Die ASTM-Kompositionsgrenzwerte kennzeichnen T11 als UNS K11597 und geben Chrom und Molybdän als Hauptlegierungselemente an.

Mechanische Eigenschaften

ASTM A213 T11 Mechanische Eigenschaften

Diese Werte sind üblicherweise für ASTM A213 T11 aufgeführt und sollten für jede Produktionswärme anhand der anwendbaren Ausgabe der Norm und der mitgelieferten Prüfbescheinigung überprüft werden.

Eigenschaften des Materials

Stahl aus Chrom-Molybdän-Legierung

T11 ist ein niedriglegiertes Chrom-Molybdän-Stahl, das durch seine kontrollierte Cr-Mo-Zusammensetzung für Hochtemperaturkessel und Wärmeübertragungsanlagen geeignet ist.

Die spezifizierte Zusammensetzung umfasst:

• Chrom: 1,00·1,50%

• Molybdän: 0,44­0,65%

• Silizium: 0,50 ∼ 1,00%

Diese Legierungselemente sind Teil der Materialbeschreibung und nicht der Vermarktungsansprüche.

Nahtloser Rohrbau

ASTM A213 T11-Röhren werden durch das nahtlose Verfahren hergestellt. Je nach erforderlichen Abmessungen und Herstellungsweg können Röhren in Warm- oder Kaltveredelung geliefert werden.

geeignet für Kessel und Wärmeübertragungssysteme

Die ASTM-A213-Spezifikation deckt speziell nahtlose Rohre für:

• Kessel

• Überheizgeräte

• Heizwechsler

Dies macht T11 besonders relevant für Hersteller von Industrieanlagen und Ingenieure, die Rohre aus Cr-Mo-Legierstahl spezifizieren.

Herstellungsprozess

ASTM A213 T11 Nahtlose Rohrherstellung

Ein typischer Herstellungsweg umfasst:

1. Zubereitung von Stahlbilletten

2. Warmpiercing und Röhreformen

3. Warm- oder Kaltveredelung

4. Wärmebehandlung

5. Oberflächenreinigung

6. Abmessungskontrollen

7. Mechanische Prüfungen

8. Hydrostatische oder zerstörungsfreie elektrische Prüfung

9. Materialzertifizierung

Der tatsächliche Produktionsweg sollte nach Rohrdimensionen, Oberflächenanforderungen, anwendbaren ASTM-Anforderungen und der technischen Spezifikation des Käufers festgelegt werden.

Anwendungen

mit einer Breite von mehr als 20 mm

ASTM A213 T11-Röhren können in Kesselsystemen verwendet werden, in denen ferritische Schläuche aus niedriglegiertem Stahl für den Hochtemperaturdienst spezifiziert sind.

Überhitzerröhren

T11-Rohre können in Superkühlkörpern für Dampferzeugungsanlagen verwendet werden.

Wärmetauscher

Zu den Anwendungen gehören industrielle Wärmeübertragungsgeräte, wenn die spezifizierten Material- und Maßeinforderungen geeignet sind.

Ausrüstung zur Stromerzeugung

Zu den typischen Anwendungen gehören:

• Boilersysteme

• Geräte zur Erzeugung von Dampf

• Komponenten für Überhitzer

• Wärmeübertragungssysteme

Industrieheizgeräte

T11-Röhren können auch für industrielle Wärmeverarbeitungs- und Heizgeräte spezifiziert werden, bei denen Rohre aus Cr-Mo-Legierstahl erforderlich sind.

Produktvorteile

Spezifikation ASTM A213

Das Produkt ist nach den Anforderungen der ASTM A213 für nahtlose ferritische und austenitische Stahlboiler, Überhitzer und Wärmetauscherröhren konzipiert.

Chrom-Molybdän-Legierung

Die T11-Chemie enthält spezifizierte Chrom- und Molybdänbereiche und bietet eine klar definierte Legierungszusammensetzung für die Auswahl von technischen Materialien.

Nahtlose Fertigung

Die nahtlose Konstruktion eignet sich für Anwendungen, bei denen die Rohrspezifikation nahtlose Rohrleitungen für Kessel, Überhitzer oder Wärmetauscher erfordert.

Mehrere Inspektionsmöglichkeiten

Je nach Auftragsspezifikation kann die Inspektion Folgendes umfassen:

• Zugprüfungen

• Härteprüfung

• Abflachenprüfung

• Versuchsversuche mit Feuer

• Hydrostatische Prüfung

• Nichtzerstörende elektrische Prüfung

Die ASTM A213 identifiziert diese Prüfvorschriften in ihrer Produktspezifikation.

Rückverfolgbarkeit von Stoffen

Die materielle Dokumentation kann Folgendes umfassen:

• Materialprüfbescheinigung

• Chemische Zusammensetzung

• Ergebnisse der mechanischen Prüfung

• Aufzeichnungen über die Wärmebehandlung

• Aufzeichnungen der Dimensionsaufsicht

• NDT- oder hydrostatische Prüfprotokolle

ASTM A213 T11 vs. andere Kesselrohrklassen

Es wird empfohlen, einen Vergleichsabschnitt zu erstellen, da Ingenieure und Käufer vor der Auswahl eines Materials häufig mehrere Grade von Kesselrohren bewerten.

Die genaue Qualität sollte entsprechend der Konstruktionstemperatur, dem Druck, der Korrosionsumgebung, den erforderlichen mechanischen Eigenschaften, dem anwendbaren Code ausgewählt werden.und technischen Spezifikationen und nicht nur durch den nominalen Legierungsanteil.

Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

ASTM A213 und ASME SA213 sind eng miteinander verwandte Spezifikationen, die in Kessel- und Druckgeräten verwendet werden.

Für Anwendungen des ASME-Kessel- und Druckbehältercodes identifiziert ASTM SA-213 als die zugehörige Spezifikation in Abschnitt II.

Für eine kommerzielle Produktseite ist es sinnvoll, beide Begriffe natürlich einzubeziehen:

• ASTM A213 T11

• ASME SA213 T11

• A213 T11-Rohr

• SA213 T11 Schlauch

• T11 Kesselrohr

• T11 Nahtlose Röhre

Es wird jedoch nicht behauptet, daß jedes ASTM A213-Rohr automatisch alle ASME-Projektanforderungen erfüllt.und Zertifizierung für jedes Projekt überprüft werden.

Häufig gestellte Fragen

Was ist ein ASTM A213 T11-Rohr?

ASTM A213 T11 ist ein nahtloses ferritisches Stahlrohr aus Niedriglegierung, das für Kessel-, Überhitzer- und Wärmetauscheranwendungen bestimmt ist.

Was ist die chemische Zusammensetzung von T11-Stahl?

T11 enthält 1,00-1,50% Chrom und 0,44-0,65% Molybdän sowie kontrollierte Mengen an Kohlenstoff, Mangan, Silizium, Phosphor und Schwefel.

Ist ASTM A213 T11 nahtlos?

ASTM A213 legt nahtlose Rohre für den überdeckten Kessel, Superheater und den Wärmetauscher fest.

Was ist der Unterschied zwischen ASTM A213 T11 und ASME SA213 T11?

ASTM A213 ist die ASTM-Materialspezifikation, während SA213 die zugehörige ASME-Spezifikation ist, auf die für ASME-Anwendungen des Kessel- und Druckbehältercodes verwiesen wird.Vor der Lieferung sollten projektspezifische Codes und Zertifizierungsanforderungen bestätigt werden.

Wo wird das T11-Kesselrohr verwendet?

Typische Anwendungen sind Kessel, Überhitzer, Wärmetauscher, Dampferzeugungssysteme und andere industrielle Wärmeübertragungsanlagen.

Welche Zertifikate können mit T11-Röhren geliefert werden?

Abhängig von den Anforderungen an die Bestellung können die Unterlagen einen MTC, die chemische Zusammensetzung, die Ergebnisse mechanischer Prüfungen, die Aufzeichnungen über die Wärmebehandlung, die Dimensionsprüfung sowie hydrostatische oder NDT-Aufzeichnungen umfassen.
