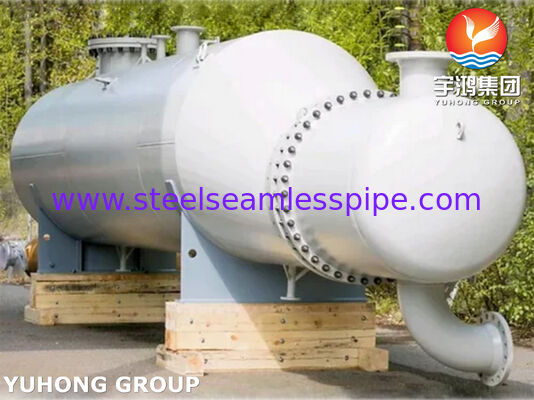

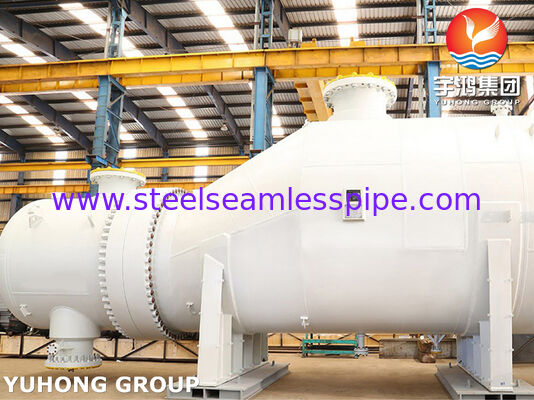

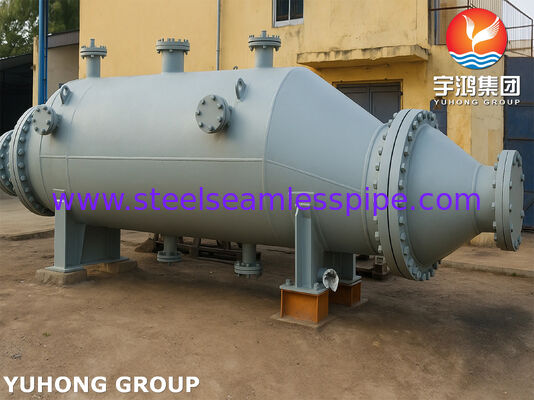

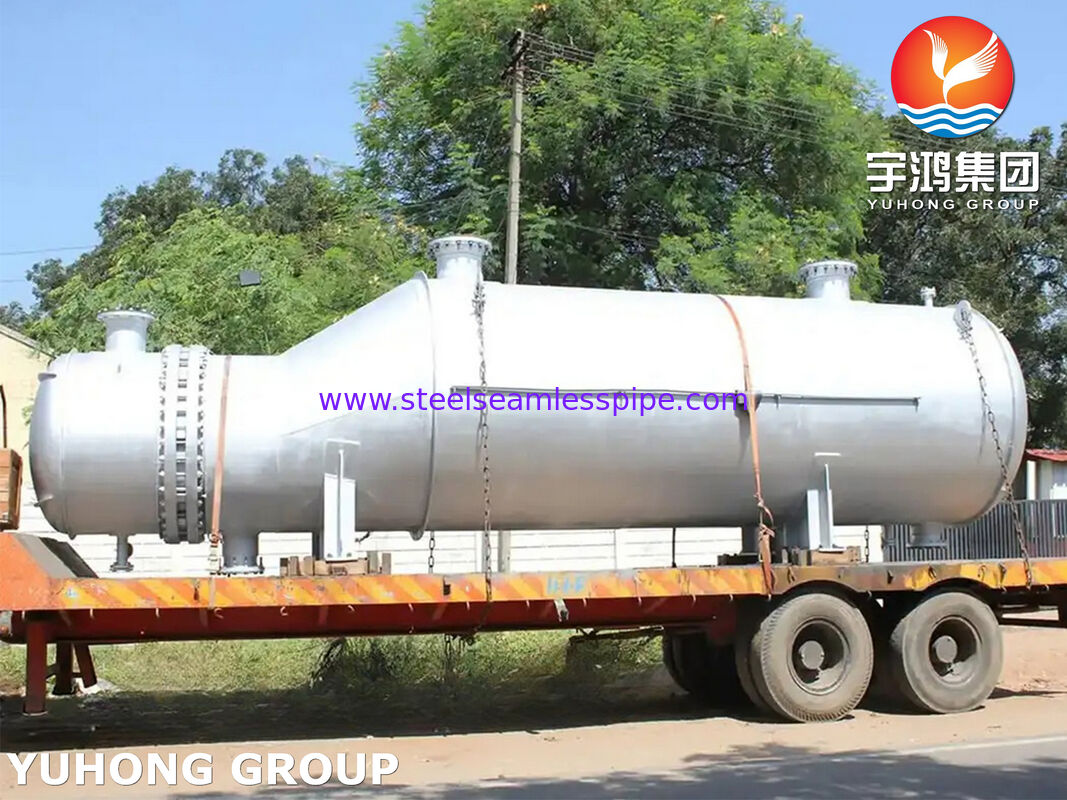

API660 Shell & Tube Heat Exchanger Kettle Reboiler For Petrochemical Industry

Materialqualitäten: 304/304L, 316/316L, 321, 317L, 347H, Duplex 2205, Super Duplex 2507, 904L

Nickel-Legierungen: Legierung 400 (Monel), Legierung 600/625 (Inconel), Legierung 800/800H/825 (Incoloy), Legierung C276

Kupferlegierungen: C70600 (CuNi 90/10), C71500 (CuNi 70/30), Admiralitätsmessing, Aluminiummessing

Gerätekonfigurationen: Fester Rohrboden (TEMA L/M/N), schwimmender Kopf (TEMA E/F/G/H/J), U-Rohr-Wärmetauscher, luftgekühlt

Dichtungen: Monel 400-Rillendichtung mit Schichten aus expandiertem Graphit (EG).

Shell-Rohrplattenabm: Ø1170 mm x 63,5 mm (nominal)

Designcode: ASME Abschnitt VIII Div. 1, TEMA-Klasse R / Technische Berechnung 14-8134

Bündelart: Rippenrohrbündelstruktur

TEMA-Konfigurationen: Typ BHE, DEU, EMU

Edelstahlrohr: 304L, 316L, 321H, 347H

Rohr aus Nickellegierung: Inconel 600/625, Incoloy 800/825, Hastelloy C276, Monel 400

Kupferlegierungs-Rohr: Admiralitätsmessing, CuNi 90/10, CuNi 70/30

Rohrmaterial: Edelstahl, Nickellegierung, Kupferlegierung

Druckfähigkeit: Über 300 bar (4.350 psi)

Fließpfad: Echter Gegenstrom

Thermische Effizienz: Behandelt Temperaturkreuze

Gerätetyp: Wärmetauscher von Hülle und Rohr

Designcode und Standard: ASME Abschnitt VIII Div. 1, TEMA-Klasse R, NACE MR0175 / ISO 15156

Schalenmaterial: ASME SA-516 Gr. 70 N (normalisiert) / ASME SA-106 Gr. B

Rohrmaterial: ASME SA-179 Nahtlos kaltgezogen / ASME SA-213 TP316L
