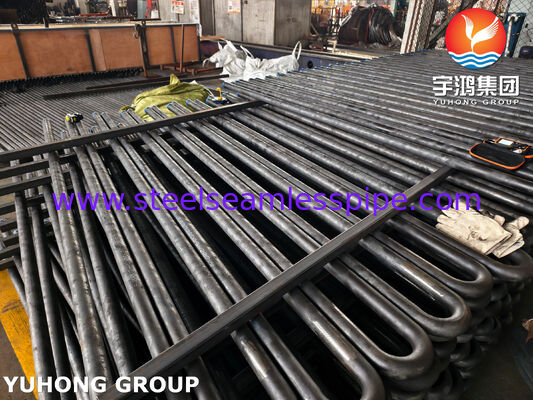

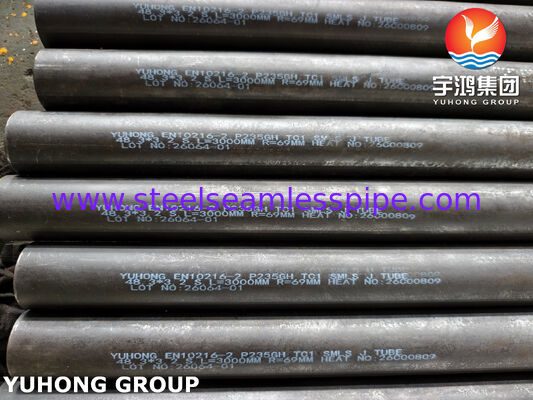

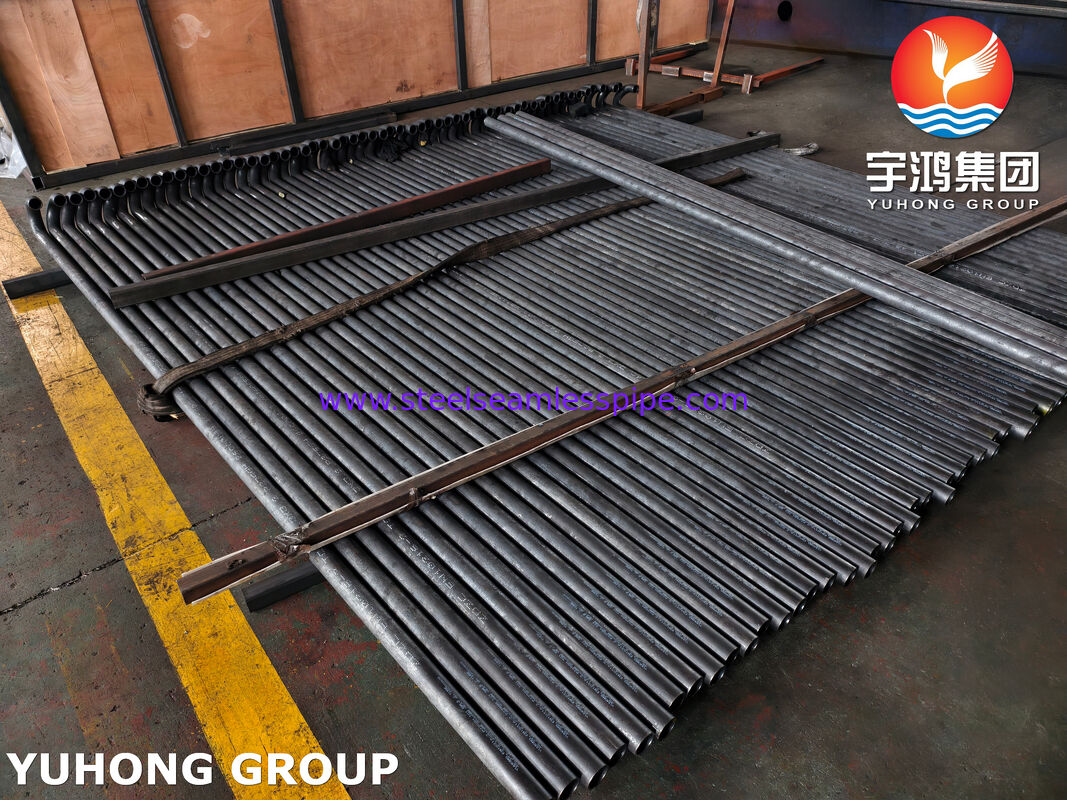

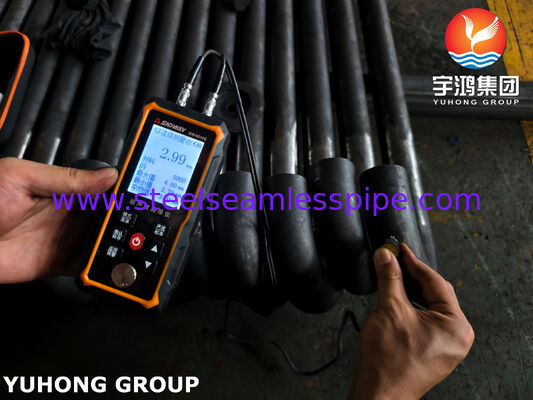

EN10216-2 P235GH TC1 NAHTLOSES J-ROHR UND U-BOGENROHR FÜR WÄRMETAUSCHERKESSEL
EN10216-2 P235GH TC1 Nahtloses J-Rohr ist ein nahtloses Stahlrohr, das gemäß der europäischen Norm EN 10216-2 aus P235GH-Material mit der Prüfkategorie TC1 hergestellt und in eine „J“-Form geformt ist (ein gebogenes Rohr, bei dem ein Bein länger als das andere ist, ähnlich einem U-Rohr, aber mit ungleichen geraden Enden).
EN 10216-2Europäische Norm für nahtlose Stahlrohre für Druckzwecke bei erhöhten Temperaturen.
P235GH Materialqualität, ein unlegierter, hitzebeständiger Stahl für Druckgeräte. „P“ = Druck, „235“ = Mindeststreckgrenze von 235 MPa bei Raumtemperatur, „GH“ = geeignet für Hochtemperaturbetrieb (bis zu ~400 °C).
TC1-Testkategorie 1 – die Grundstufe der zerstörungsfreien und mechanischen Testanforderungen (z. B. Zug-, Abflachungs-, Biegetests und hydrostatische oder Ultraschallprüfung pro Charge).
J-Rohr Eine gebogene Rohrkonfiguration in Form eines „J“, wobei ein gerades Ende länger als das andere ist. Es handelt sich um eine Variante des U-Rohrs, die für kompakte oder spezielle Rohrleitungsanordnungen entwickelt wurde.
Hauptanwendungen
Dieser Rohrtyp ist speziell für den Einsatz bei hohen Temperaturen und hohem Druck konzipiert. Zu seinen Hauptverwendungszwecken gehören:
-Dampfkessel – z. B. Wasserwandpaneele, Economizer und Niederdruckdampfleitungen.
-Wärmetauscher – Rohrbündel für Kondensatoren, Speisewassererhitzer und Kühlsysteme.
-Druckbehälter – Komponenten in chemischen, petrochemischen und industriellen Druckgeräten.
-Rohrleitungssysteme – Transport von heißem Wasser, Dampf oder Hochtemperaturflüssigkeiten in Kraftwerken und Industrieanlagen.
Hauptvorteile
Im Vergleich zu gewöhnlichen Kohlenstoffstahlrohren bietet das nahtlose J-Rohr EN10216-2 P235GH TC1 die folgenden Vorteile:
Hervorragende Hochtemperaturleistung. Behält gute mechanische Festigkeit und Kriechfestigkeit bei Betriebstemperaturen bis zu ~400 °C.
Zuverlässige Druckbelastbarkeit. Mindeststreckgrenze von 235 MPa und gute Zähigkeit erfüllen anspruchsvolle Druckgeräteanforderungen.
Gute Schweißbarkeit und Bearbeitbarkeit. Das niedrige Kohlenstoffäquivalent erleichtert das Schweißen und Formen während der Fertigung.
Nahtlose KonstruktionKeine Schweißnaht bedeutet keine Schwachstellen – verbessert die Sicherheit und Zuverlässigkeit unter hohem Druck erheblich.
Flexible Designanpassungsfähigkeit Die „J“-Form ermöglicht kompaktere Geräteanordnungen und eine bessere Kompensation der Wärmeausdehnung im Vergleich zu geraden oder sogar U-förmigen Rohren.
Chemische Zusammensetzung von P235GH
| C |
≤0,16 |
| Si |
≤0,35 |
| Mn |
≤1,20 |
| P |
0,025 |
| S |
0,010 |
| Al |
≥0,020 |
| Cr |
≤0,30 |
| Cu |
≤0,30 |
| Mo |
≤0,08 |
| Nb |
≤0,020 |
| Ni |
≤0,30 |
| Ti |
≤0,40 |
| V |
≤0,02 |
Mechanische Eigenschaften von P235GH
| Grad |
Zugfestigkeit Rm |
Streckgrenze YS |
Dehnung A(％) |
| P235GH TC1 |
360-500 MPa |
≥235 |
≥25 |
Maßtoleranzen der EN 10216-2
Toleranzen für Außendurchmesser und Wandstärken
| Außendurchmesser D mm |
Toleranzen für D |
Toleranzen für T für ein T/D-Verhältnis |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| D ≤ 219,1 |
± 1 % oder ± 0,5 mm
je nachdem, welcher Wert größer ist |
± 12,5 % oder ± 0,4 mm, je nachdem, welcher Wert größer ist |
| D > 219,1 |
± 20 % |
± 15 % |
± 12,5 % |
± 10 % a |
| a Bei Außendurchmessern D ≥ 355,6 mm ist eine örtliche Überschreitung der oberen Wanddicke um weitere 5 % der Wanddicke T zulässig |
Anwendungen
- Kessel
- Druckbehälter
- Wärmetauscher
- Rohrleitungssysteme
- Energiewirtschaft
- Chemische Industrie
- Automobil- und Maschinenbau
