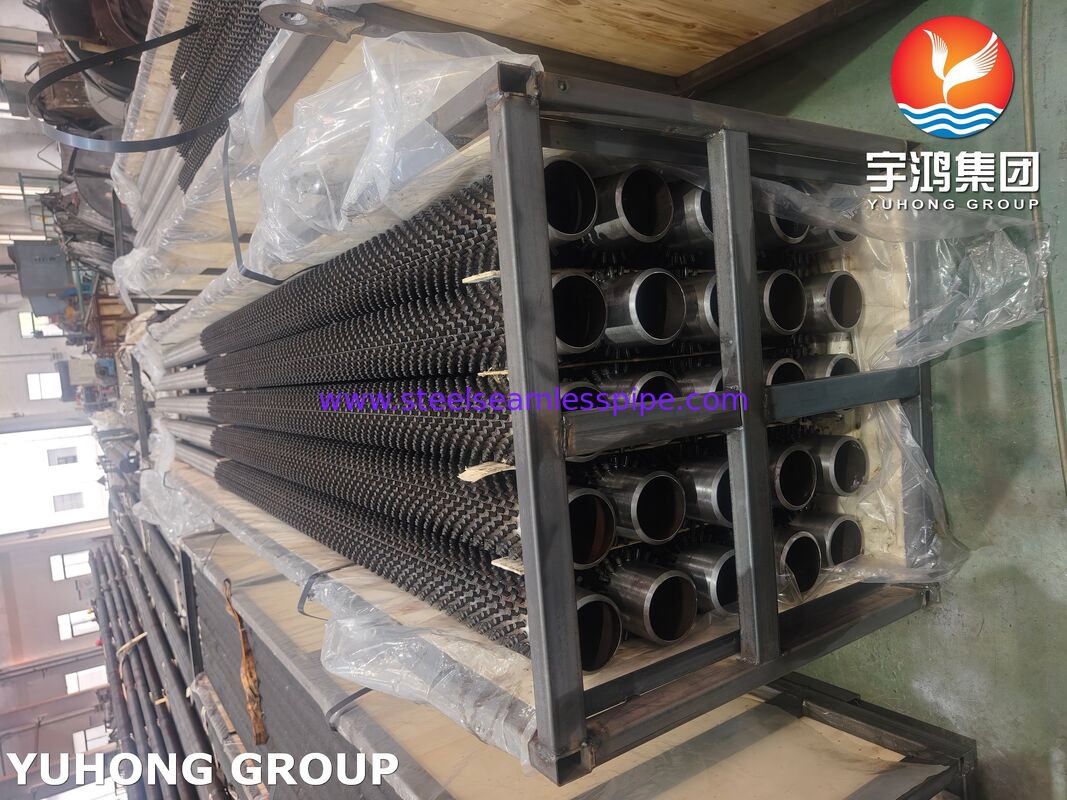

ASTM A335 P5 Rippenrohre mit Nieten
Produktübersicht
ASTM A335 P5 Noppenrippenrohre wurden für anspruchsvolle Wärmeübertragungsanwendungen mit erhöhten Temperaturen, aggressiven Rauchgasen und starken Temperaturwechselbedingungen entwickelt. Diese Rohre werden aus nahtlosen ferritischen Stahllegierungsrohren der Güteklasse ASTM A335 P5 hergestellt und verfügen über solide Metallbolzen, die auf die äußere Rohroberfläche widerstandsgeschweißt sind, um die Wärmeübertragungseffizienz zu erhöhen und gleichzeitig eine hervorragende mechanische Integrität aufrechtzuerhalten.
Die Chrom-Molybdän-Legierungszusammensetzung von P5-Stahl bietet im Vergleich zu herkömmlichen Kohlenstoffstahlrohren eine überlegene Oxidationsbeständigkeit, Kriechfestigkeit und Hochtemperaturleistung. Rippenrohre mit Nieten werden häufig in Raffinerieheizungen, petrochemischen Öfen, Abwärmerückgewinnungskesseln, Thermalölheizungen, Schwefelrückgewinnungsanlagen und Stromerzeugungsanlagen eingesetzt.
Das Noppendesign schafft eine zusätzliche Wärmeübertragungsoberfläche und ermöglicht gleichzeitig eine einfachere Reinigung und eine bessere Verschmutzungsbeständigkeit als herkömmliche Rippenrohre, wodurch sie besonders für schmutzige Gasströme und Umgebungen mit hohen Temperaturen geeignet sind.
Hauptmerkmale
- Hergestellt aus nahtlos legiertem Stahl der Güteklasse P5 ASTM A335
- Hervorragende Oxidationsbeständigkeit bei erhöhten Temperaturen
- Verbesserte Wärmeübertragungseffizienz durch geschweißte Bolzenkonfiguration
- Geeignet für Hochtemperatur-Rauchgasanwendungen
- Hervorragende Beständigkeit gegen thermische Ermüdung und Thermoschock
- Robuste Schweißkonstruktion für lange Lebensdauer
- Reduzierte Verschmutzungsempfindlichkeit im Vergleich zu durchgehenden Lamellenkonstruktionen
- Kompatibel mit feuerfest ausgekleideten Geräten
- Geeignet für Raffinerie-, Petrochemie- und Kraftwerksanwendungen
Typische Anwendungen
Raffinerieindustrie
- Rohölerhitzer
- Vakuumerhitzer
- Katalytische Reformierungseinheiten
- Verzögerte Coker-Heizungen
Petrochemische Industrie
- Ethylenöfen
- Wasserstoffproduktionseinheiten
- Prozessgaserhitzer
- Schwefelrückgewinnungsanlagen
Stromerzeugung
- Abwärmerückgewinnungskessel
- Ökonomen
- Abhitzedampferzeuger
- Biomasse- und Müllverbrennungsanlagen
Industrielle Heizsysteme
- Thermoflüssigkeitserhitzer
- Verbrennungsanlagen
- Hochtemperatur-Prozesserhitzer
- Industrieöfen
Herstellungsprozess
Rippenrohre mit Nieten werden durch automatisches Widerstandsschweißen von Bolzen aus Kohlenstoff- oder legiertem Stahl auf die Außenfläche des ASTM A335 P5-Basisrohrs hergestellt. Durch den Schweißprozess entsteht eine starke metallurgische Verbindung, die eine effiziente Wärmeübertragung und langfristige Zuverlässigkeit unter zyklischen Betriebsbedingungen gewährleistet.
Nach dem Schweißen werden die Rohre einer Maßprüfung, einer Schweißnahtintegritätsprüfung und einer Materialprüfung unterzogen, um die Einhaltung der Projektspezifikationen und internationalen Qualitätsstandards sicherzustellen.
Typische Abmessungen
Die folgenden Abmessungen stellen gängige Fertigungsmöglichkeiten dar. Sondergrößen sind auf Anfrage erhältlich.
| Parameter |
Typischer Bereich |
| Basisrohr-Außendurchmesser |
25,4 mm – 219,1 mm (1" – 8") |
| Rohrwandstärke |
3,2 mm – 16,0 mm |
| Rohrlänge |
Bis 18.000 mm |
| Bolzendurchmesser |
6 mm – 20 mm |
| Bolzenhöhe |
10 mm – 35 mm |
| Stud-Pitch |
10 mm – 40 mm |
| Bolzendichte |
Angepasst an das thermische Design |
| Oberflächenzustand |
Wie geschweißt, kugelgestrahlt, beschichtet |
ASTM A335 P5 Chemische Zusammensetzung
| Element |
Zusammensetzung (%) |
| Kohlenstoff (C) |
Maximal 0,15 |
| Mangan (Mn) |
0,30 – 0,60 |
| Phosphor (P) |
Maximal 0,025 |
| Schwefel (S) |
Maximal 0,025 |
| Silizium (Si) |
Maximal 0,50 |
| Chrom (Cr) |
16.00 – 18.00 Uhr |
| Molybdän (Mo) |
0,45 – 0,65 |
Die Werte entsprechen den Anforderungen von ASTM A335.
ASTM A335 P5 Mechanische Eigenschaften
| Eigentum |
Mindestwert |
| Zugfestigkeit |
415 MPa (60 ksi) |
| Streckgrenze |
205 MPa (30 ksi) |
| Verlängerung |
30 % |
| Härte |
Gemäß ASTM-Spezifikation |
| Wärmebehandlung |
Vollständig geglüht oder isotherm geglüht |
Die mechanischen Eigenschaften gelten für das Basismaterial ASTM A335 Grade P5.
Inspektion und Prüfung
Um die Zuverlässigkeit und Konformität des Produkts sicherzustellen, können Rippenrohre gemäß ASTM A335 P5 mit Nieten den folgenden Prüfungen unterzogen werden:
Rohstoffverifizierung
- Überprüfung des Materialtestzertifikats (MTC).
- Positive Materialidentifikation (PMI)
- Analyse der chemischen Zusammensetzung
Maßprüfung
- Überprüfung des Rohraußendurchmessers

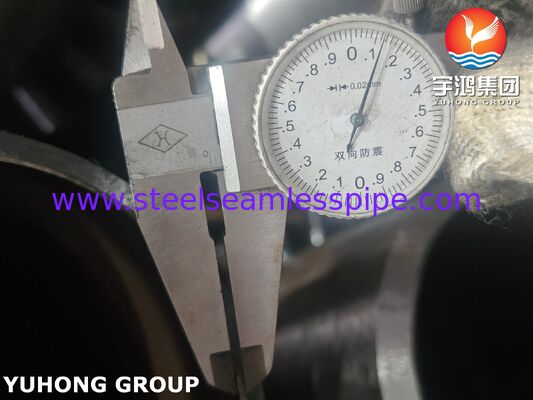

- Wandstärkenmessung
- Rohrlängenprüfung

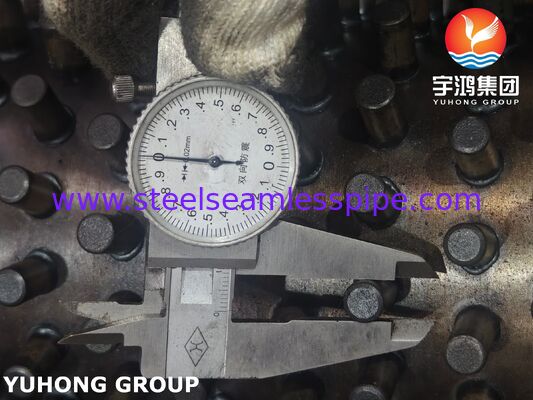

- Messung der Bolzenhöhe und -neigung

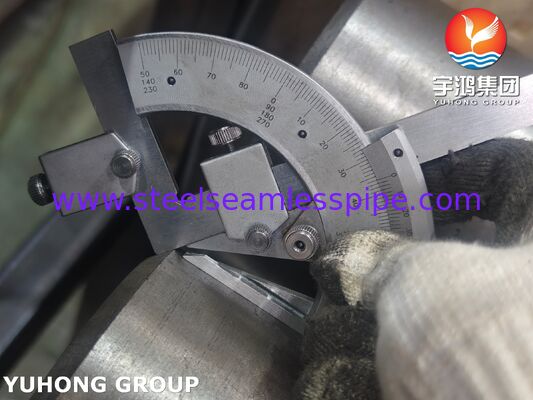

- Geradheitsprüfung
Mechanische Prüfung
- Zugversuch
- Härteprüfung
- Abflachungstest
- Biegetest (falls angegeben)
Zerstörungsfreie Untersuchung (NTE)
- Sichtprüfung
- Ultraschallprüfung (UT)
- Wirbelstromprüfung (ECT)
- Magnetpulverprüfung (MT)
- Farbeindringprüfung (PT) für Bolzenschweißungen
Prüfung der Schweißqualität
- Prüfung der Bolzenschweißintegrität
- Überprüfung der Schweißnahtverschmelzung
- Stichprobenartige zerstörende Schweißnahtprüfung
Druckprüfung
- Hydrostatische Prüfung
- Pneumatische Prüfung (auf Anfrage)
Vorteile von ASTM A335 P5 Noppenrippenrohren
Hochtemperaturleistung
Der Chromgehalt von 5 % verbessert die Oxidations- und Zunderbeständigkeit im Einsatz bei erhöhten Temperaturen erheblich.
Verbesserte Wärmeübertragung
Noppen vergrößern die effektive äußere Oberfläche und fördern Turbulenzen im Gasstrom, wodurch die thermische Gesamteffizienz verbessert wird.
Überlegene Haltbarkeit
P5-Legierungsstahl bietet hervorragende Kriechfestigkeit und strukturelle Stabilität bei langfristiger Einwirkung hoher Temperaturen.
Geringerer Wartungsaufwand
Die offene Bolzenkonfiguration reduziert die Staubansammlung und vereinfacht die Reinigungsvorgänge im Vergleich zu eng beieinander liegenden Rippenrohren.
Längere Lebensdauer der Ausrüstung
Eine verbesserte Beständigkeit gegen Korrosion, Oxidation und thermische Ermüdung trägt zu längeren Wartungsintervallen und geringeren Lebenszykluskosten bei.
Qualitätsstandards
Die Herstellung und Prüfung kann erfolgen gemäß:
- ASTM A335
- ASME SA335
- ASME-Kessel- und Druckbehältercode
- EN-Normen (auf Anfrage)
- Kundenspezifikationen
- Anforderungen an die Inspektion durch Dritte (SGS, TÜV, BV, DNV, ABS, Lloyd's Register)
Warum sollten Sie sich für ASTM A335 P5-Rippenrohre mit Nieten entscheiden?
Für Hochtemperatur-Wärmerückgewinnungssysteme, die unter schwierigen Prozessbedingungen betrieben werden, bieten ASTM A335 P5 Noppenrippenrohre eine optimale Kombination aus thermischer Effizienz, Oxidationsbeständigkeit, mechanischer Festigkeit und Betriebszuverlässigkeit. Ihre bewährte Leistung in Raffinerieheizungen, petrochemischen Öfen und Geräten zur Abwärmerückgewinnung macht sie zu einer bevorzugten Lösung für anspruchsvolle industrielle Wärmeübertragungsanwendungen weltweit.
