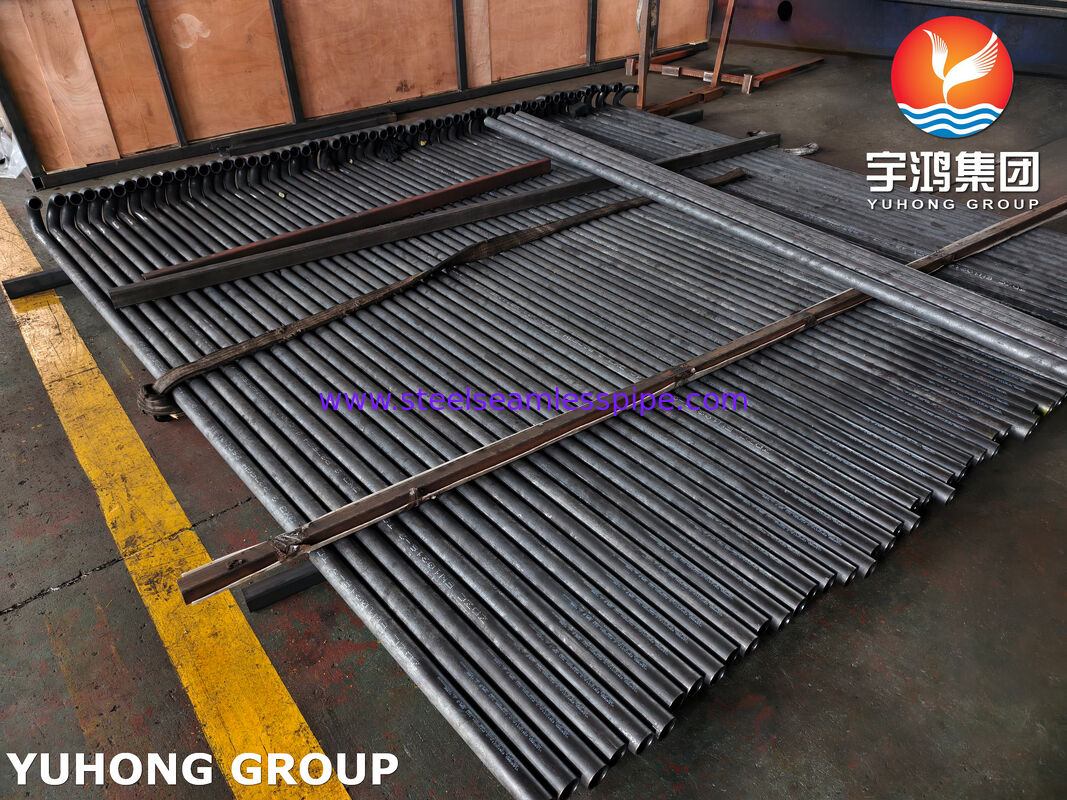

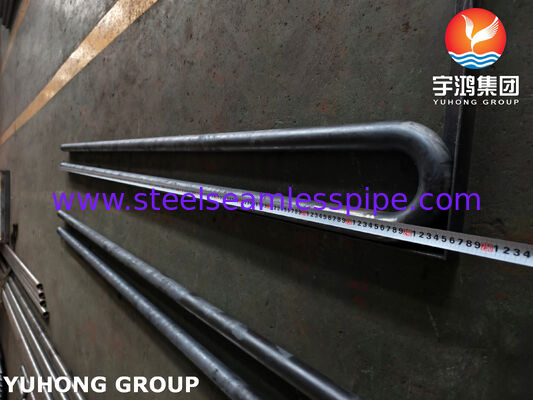

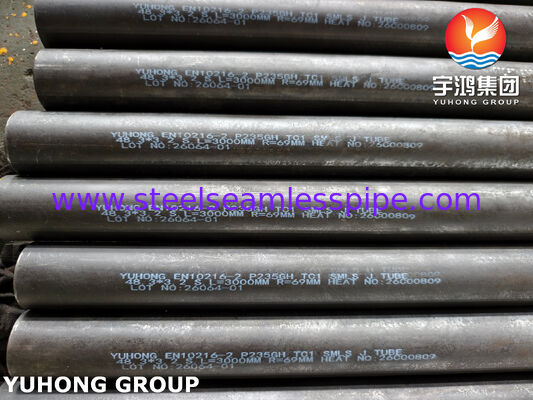

EN10216-2 P235GH TC1 Hitzebeständiges U-Rohr aus unlegiertem Druckkohlenstoffstahl

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Modellnummer:	Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen gelten nicht für die Ver

Zahlung und Versand AGB:

Min Bestellmenge:	500 kg
Preis:	Verhandelbar
Verpackung Informationen:	Sperrholzgehäuse/Eisengehäuse/Bündel mit Kunststoffkappe
Lieferzeit:	Von der Menge abhängen
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	1000 Tonnen pro Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (343)

Edelstahl-nahtloses Rohr (339)

Duplexedelstahl-Rohr (134)

Duplexedelstahl-Rohr (39)

Nadelröhre (170)

Flossenröhrchen (736)

Wärmetauscher (35)

Wärmetauscherrohr (474)

Wärmetauscher-Rohrbund (53)

Wärmetauscher-Rohrboden (128)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (61)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (105)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (219)

Titanrohr (21)

helles getempertes Rohr (173)

Rauchrohr (155)

Stahlinstallation (874)

Stahlflansch (673)

Andere (409)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Produktname:	U-Rohr aus Kohlenstoffstahl	Spezifikation:	Einheitliche Prüfungen
Material:	p235gh	Typ:	UMKEHRBOGEN
Prüfung:	UND, UT, HT, PINT	Beenden:	Kaltbearbeitung
Größe:	Maßgeschneidert
Hervorheben:	U-Rohr aus P235GH-Kohlenstoffstahl , hitzebeständiges Druckstahlrohr , EN10216-2-Wärmetauscherrohr

YUHONG-Markenwaren wurden bereits in mehr als 85 Länder exportiert mit mehr als 35 Jahren Erfahrung, wegen der strengen Qualitätskontrolle, hervorragenden Verkaufsservice, Pünktliche Lieferung.YUHONG gewann immer mehr neue Kunden und bekam immer mehr wiederholte Aufträge von alten Kunden., in YUHONG Menschen im Kopf: Qualität ist das Wichtigste!

EN10216-2 P235GH TC1 Hitzebeständig Druckrohr aus Kohlenstoffstahl

Die EN10216-2 P235GH TC1 Wärmebeständige Druck-U-Rohre aus nichtlegiertem Kohlenstoffstahl ist ein nahtloses Stahlrohrprodukt, das nach der europäischen Norm EN 10216-2 hergestellt wirdNahtlose Stahlröhren für Druckzwecke ¢ technische Lieferbedingungen ¢ Teil 2: Leichtmetall- und Leichtmetallröhren mit bestimmten erhöhten TemperatureigenschaftenEs besteht aus hitzebeständigem, nichtlegiertem Stahl von P235GH (Europäischer Stahl Nummer eins.0345), speziell für Drucklager wieDampfkessel, Druckbehälter, Wärmetauscher und Hochtemperaturrohrleitungen.

In der Materialbezeichnung bezeichnet P den Druckzweck,235 ′ gibt eine Mindestfestigkeit von 235 MPa an, wenn die Wandstärke 16 mm oder weniger beträgt,nd GH bedeutet spezifizierte Temperaturhöheigenschaften. TC1 steht fürPrüfungskategorie 1, was bedeutet, dass das Materialspezifische zerstörungsfreie Prüfungen(z. B.Ultraschalluntersuchung, Röntgenuntersuchung und visuelle Untersuchung) während der Herstellung zur Gewährleistung seiner Eignung für Druckbehälter. Das Erzeugnis wird zu einemU-BekehrungDie Anlage wird durch eine Röhrebeugung angepasst.Der anwendbare Temperaturbereich beträgt ca.200°C bis 400°C, mit einemmaximal etwa 450°CDie U-Rohrkonfiguration kann thermischen Ausdehnungsspannungen effektiv entgegenwirken.besonders geeignet für Rohr-Wärmetauscher und andere Anwendungen, bei denen eine Wärmeverschiebungskompensation erforderlich ist.

1Chemische und mechanische Eigenschaften

EN10216-2 P235GH TC1 Chemische Zusammensetzung (%)
C	- Ja.	In	P	S	- Das ist Mo.	Ni	Die	- Was?	Andere
≤ 016	≤ 035	≤ 120	≤ 0025	≤ 001	≤ 008	≤ 030	≤ 030	≤ 030	Al ≤0,02 Ti ≤0.04 Nb ≤0,02 V ≤0.02

*Die in Absatz 1 genannten Bedingungen gelten nicht für die Produktion von Zellstoff.70

Mechanische Eigenschaften

Zugfähigkeit bei Raumtemperatur						Auswirkungenseigenschaften
Höhere Ausbeutefestigkeit oder Profilfestigkeit R_EHoder R_P02für die Wandstärke T Min.			Zugfestigkeit R_m	Verlängerung Eine Minute. [%]		Mindestdurchschnittliche absorbierte Energie KV₂[J] bei einer Temperatur von [°C]
T ≤ 16	16 < T ≤ 40	40 < T ≤ 60	MPa	Ich...	t	Ich...		t
MPa	MPa	MPa				0	- 10	0
235	225	215	360 ¢ 500	25	23	40 c	28 d	27 c

2Hauptvorteile

Dieses Material ist speziell für den Hochtemperaturbetrieb ausgelegt und unterhält stabile mechanische Eigenschaften im Temperaturbereich von 200°C bis 400°C.

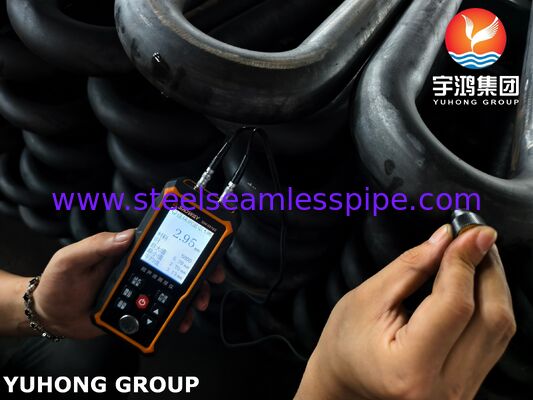

TC1 ((Prüfkategorie 1) bedeutet, dass das Produkt einer strengen zerstörungsfreien Prüfung unterzogen wurde, die während des Herstellungsprozesses festgelegt wurde.
Das Material weist außerdem eine gute thermische Ermüdungsbeständigkeit auf und ermöglicht einen langfristigen stabilen Betrieb unter Temperaturschwankungen.
Das Produkt ist bereits in einer U-Bekehrung geformt, was seine ausgezeichnete Kaltbiegbarkeit unter Beweis stellt, um den Biegeanforderungen von Wärmetauscherrohrbündeln gerecht zu werden.

3. Toleranz

Toleranzen für Außendurchmesser und Wanddicke

Außendurchmesser D [mm]	Toleranzen für D	Toleranzen für T für ein T/D-Verhältnis
		≤ 0025	> 0,025 ≤ 0.050	> 0,050 ≤ 0.10	> 010
D ≤ 219.1	±1 % oder ±0,5 mm, je nachdem, welcher Wert größer ist	± 12,5% oder ± 0,4 mm, je nachdem, welcher Wert größer ist
D > 219.1		±20 %	±15 %	± 12,5 %	±10 %*

Toleranzen für den Innendurchmesser und die Wandstärke

Toleranzen für den Innendurchmesser		Toleranzen für T für ein T/D-Verhältnis
d	d_Min.	≤ 003	> 0,03 ≤ 0.06	> 0,06 ≤ 0.12	> 012
±1 % oder ±2 mm, je nachdem, welcher Wert größer ist	0 ¢ +2 % oder 0 ¢ +4 mm, je nachdem, welcher Wert größer ist	±20 %	±15 %	± 12,5 %	±10 %*

Toleranzen für Außendurchmesser und Mindestwandstärke

Außendurchmesser D [mm]	Toleranzen für D	Toleranzen für T_Min.für ein T_Min./D-Verhältnis
		≤ 002	> 0,02 ≤ 0.04	> 0,04 ≤ 0.09	> 009
D ≤ 219.1	±1 % oder ±0,5 mm, je nachdem, welcher Wert größer ist	0 ¢ + 28 % oder 0 ¢ 0,8 mm, je nachdem, welcher Wert größer ist
D > 219.1		0 +50 %	0 + 35 %	0 +28 %	0 22 %*

Toleranzen für den Innendurchmesser und die Mindestwandstärke

Toleranzen für den Innendurchmesser		Toleranzen für T_Min.für ein T_Min./D-Verhältnis
d	d_Min.	≤ 005	> 0,05 ≤ 0.1	> 01
±1 % oder ±2 mm, je nachdem, welcher Wert größer ist	0 ¢ +2 % oder 0 ¢ +4 mm, je nachdem, welcher Wert größer ist	0 +50 %	0 +28 %	0 22 %*

*Bei Außendurchmessern D ≥ 355,6 mm darf die Oberwandstärke lokal um weitere 5% der Wandstärke T überschritten werden.

Toleranzen für den Außendurchmesser und die Wandstärke von Rohren, die kalt bearbeitet werden

Toleranz für D	Toleranz auf T
± 0,5% oder ± 0,3 mm, je nachdem, welcher Wert größer ist	±10 % oder ±0,2 mm, je nachdem, welcher Wert größer ist

4. Schlüsselanwendungen

Druckbehälter und Wärmetauscher:Schalen- und Rohrwärmetauscher,Kondensatoren,Heizgeräte,Aufbewahrungstanks und kugelförmige Tanks,Trennmaschinen
Stromerzeugung:Dampfkessel,mit einer Breite von mehr als 20 mm,mit einer Breite von mehr als 20 mm,Ökonomizer,Luftvorwärmer
Petrochemie und Chemie:Raffineriereinheiten,Destillationskolonnen,ReaktorenProzessleitungssysteme
Andere Industriezweige:Dünger,Lebensmittelverarbeitung,Arzneimittel,Schiffbau
