ASTM B171 C46400 Schiffsrohrblech für Meerwasser- und Kühlgeräte - Präzisionsbearbeitete Kupferlegierung Wärmetauscherkomponente

Yuhong-Gruppe: Präzisionswärmetauscher-Komponenten ¥ Von Rohren bis zu Rohrblättern

Yuhong Group Co., Ltd. liefert vollständige WärmesystemeSchalen- und Rohrwärmetauscher (TEMA-Wärmetauscherkonstruktionen), Druckbehälter und Luftkühler Flachrohr, Ofenrohr, Wärmetauscherrohr, nahtlose Rohr aus Edelstahl, Nickellegierrohr, Kupferrohr, Wärmetauscherrohrblatt und Wärmetauscherrohrbund.

Auf dem beigefügten Foto ist einer unsererASTM B171 C46400 Schiffsrohre aus Messing- eine hochfeste, korrosionsbeständige Kupferlegierung, die für Kühlanwendungen im Meerwasser und im Schiff verwendet wird.

Produktfokus: Schiffsschläuche aus Messing

DieWärmetauscherröhrchenblattist eine der wichtigsten Druckhaltekomponenten eines jeden Rohr-Wärmetauschers, das jedes Rohr im Bündel verankert, die Rohrseite von der Rohrseite trennt,und muss sowohl mechanischen Rohrweiterungskräften als auch Betriebsdruck-/Temperaturzyklus standhalten.

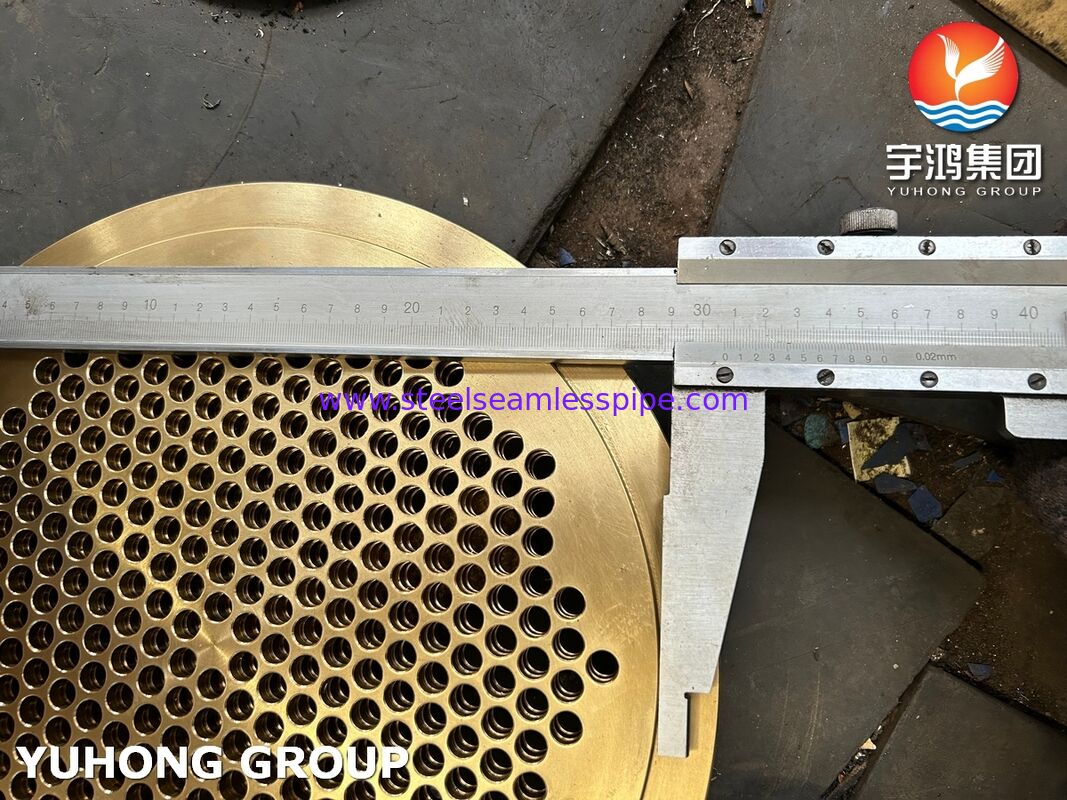

Basierend auf dem Bild zeigt dieses Rohrblatt:

• Material:ASTM B171 C46400 (Marine-Brass / Kupfer-Zink-Zinn-Legierung)

• Materialart:Kupferlegierte Rohrplatte speziell für die Meerwasserbeständigkeit gefertigt

• Bearbeitung:Rohrbohrungen mit Rillen für die mechanische Rohrvergrößerung

• Kennzeichnung:Klar mit der Materialkennzeichnung versehen ("ASTM B171 C46400 TUBESHEET") für eine vollständige Rückverfolgbarkeit

Warum Naval Brass (C46400) für Rohrblätter?

Schlüsselkomponenten, die mit dieser Tabelle verbunden sind

Technische Besonderheiten unseres Marine-Brass-Rohrblattes

• Entwässerungsbeständig:Der Zinn- und Arsengehalt verhindert eine selektive Zinklauge, die bei gewöhnlichem Messing am häufigsten auftritt.

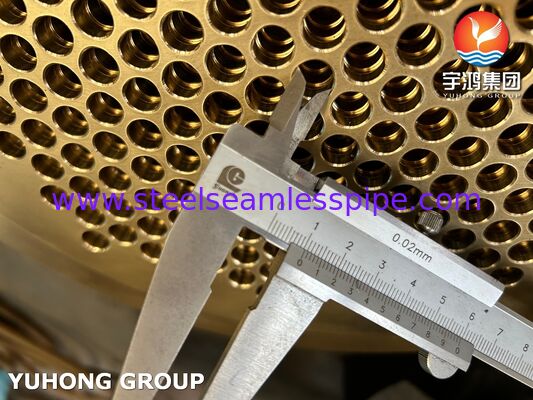

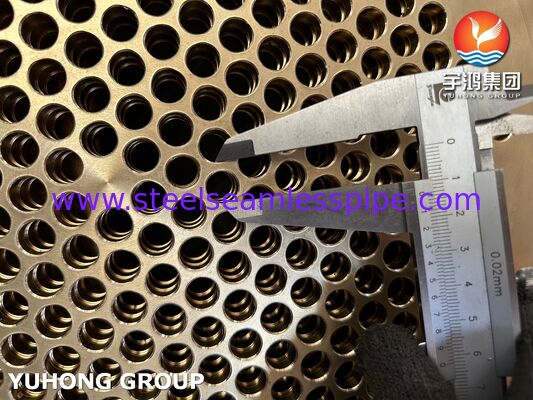

• Präzisionsbohrungen:Rohrlöcher werden bis zu exakten Durchmesser Toleranzen (normalerweise +0,05/-0,00 mm) gebohrt, um ein gleichmäßiges Rohrwalzen zu gewährleisten.

• mit einer Breite von mehr als 50 mm,Innerliche Rillen (typischerweise 2 oder 3 Rillen pro Loch) erhöhen die Ausziehfestigkeit der erweiterten Rohre.

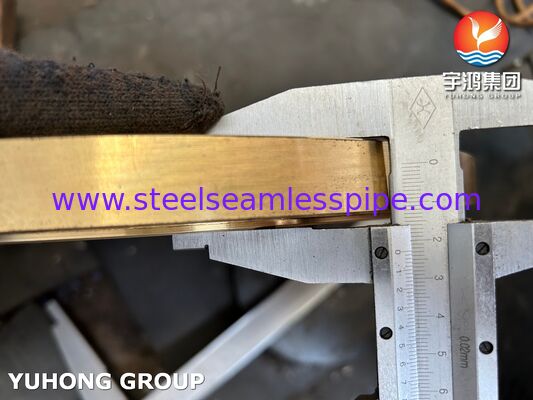

• Schmiede- oder Walzplatten:Wir liefern C46400-Rohrblätter alsSchmiede(für Dicke/Hochdruck) odermit einer Breite von nicht mehr als 15 mm(für Standardzölle).

• Vollständige Rückverfolgbarkeit:Jedes Rohrblatt ist mit Materialqualität und Inspektionskennzeichnung versehen, wie auf Ihrem Foto gezeigt.

Wissensmodul: C46400 Schiffsmesser gegenüber anderen Rohrblättern aus Kupferlegierungen

Wenn Sie C46400 Marine Messing Rohrplatte wählen:

• Kühlwasser istsauberes Meerwasser oder Brackwasser(nicht stark verschmutzt)

• Geschwindigkeit ist kontrolliert.(typischerweise 1,5 bis 2,5 m/s durch Rohre)

• Ammoniak fehltim Wasser (z. B. nicht nachgelagert von Düngemittelanlagen)

• Du brauchst eineKostenwirksame Alternative zum Kupfer-Nickelfür einen moderaten Seewasserdienst

Gemeinsame Anwendungen für C46400-Rohrblätter

• Wärmetauscher an Bord:Wasserkühlgeräte für die Motorkappe, Gleitölkühlgeräte (seewässerseite)

• Küstenkraftwerke:mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

• Entsalzungsanlagen:Heizkörper, Verdampfer und Kondensatoren

• Offshore-Plattformen:Prozesskühlgeräte (bei denen Cu-Ni häufig bevorzugt wird, aber für weniger kritische Aufgaben verwendet wird)

• Kühler für Industriezwecke:Einmalige Kühlung mit Meerwasser

Vorteile der Bestellung eines C46400 Tubesheets von der Yuhong Group

• Genau wie auf Ihrer Zeichnung:Wir bearbeiten Ihre Abmessungen, Lochmuster, Rillen-Spezifikation und Schraubloch-Layout.

• Schnelle Abwicklung:Schmiede- oder Plattenleere werden in der Regel innerhalb von 2-4 Wochen bearbeitet.

• mit einer Breite von nicht mehr als 15 mmC46400, C70600, C71500, C44300 ¢ alle verfügbar.

• Einzelteile oder vollständige Baugruppen:Wir liefern nur das Rohrblatt oder das kompletteWärmetauscherrohrbund(Röhren, Rohrplatten, Verstärker, Schnürstangen) zusammengebaut.

• Vollständige Unterlagen:Materialprüfbescheinigung (MTC), Abmessungsbericht und (falls erforderlich) PMI-Prüfbericht.

Wissensmodul: Richtige Angabe eines Ersatztypenblattes C46400

Um kostspielige Abweichungen zu vermeiden, benötigen wir folgende Informationen (Senden Sie eine dieser Informationen):

1. Originale Zeichnung der RohrblätterWir duplizieren Lochmuster, Dicke, Überdosierung und Rillen genau.

2. Altes Rohrblatt (physikalische Probe)Wir können eine perfekte Übereinstimmung messen, reverse-engineern und herstellen.

3. Datenblatt für den Austauscher

Häufige Fehler, die bei Schiffsplatten aus Messing zu vermeiden sind:

• Falscher Rohrlochdurchmesser- zu eng und keine Schläuche einzusetzen; zu locker und gewalzte Verbindungen lecken.

• Fehlende RillenDie Schläuche werden unter Druck oder Wärmezyklus herausgezogen.

• Falsches MaterialC46400 vs. C44300 vs. C70600 Verwechslung. Immer bestätigen Legierung.

• Galvanische Abweichung Verpaare keine C46400-Rohrplatte mit Rohren aus Edelstahl ohne isolierende Dichtungen (Gefahr einer schnellen galvanischen Korrosion).

Rohrlochmuster und Rillen für C46400 (nach TEMA / ASME)

Nur Komponenten liefern Wir liefern auch

Wenn Sie nur Teile benötigen (nicht einen vollständigen Austausch), liefern wir:

• mit einer Leistung von mehr als 1000 W- Kupferlegierung (C44300, C70600, C71500), in Länge geschnitten, zum Walzen fertig

• Flossenröhrchen- für Luftkühler oder Nachrüstungen zur Rückgewinnung von Abwärme

• mit einer Breite von mehr als 20 mm- in Schiffsmessing oder überzogenem Kohlenstoffstahl

• Nahtlose Rohre aus Edelstahl, Rohre aus Nickellegierungen- für andere Anwendungen separat verfügbar

• Schaltflächen, Dichtungen, Befestigungsstücke¥ komplette Ersatzteilpakete

Typische Industriezweige, in denen C46400-Rohrblätter verwendet werden

Holen Sie sich ein Angebot für Ihr C46400 Tubesheet

Um eine Marine-Brass-Rohrplatte wie die auf Ihrem Foto zu zitieren, senden Sie Folgendes anIch bin nicht derjenige, der dir das sagen will.:

• Zeichnung (PDF, Scan oder Handschablone mit wesentlichen Abmessungen: OD, Dicke, Rohrlöchengröße und -höhe, Schraubkreis)

• Oder: Schicken Sie uns Ihr altes Rohrblatt für Reverse Engineering (Rücksendung arrangiert)

• Stoffgehalt: C46400 (wie gezeigt) oder andere Kupferlegierung

• Notwendige Menge (1 Stück oder Produktionslauf)

Wir antworten mit einer Abmessungszeichnung für die Genehmigung, den Preis und den Lieferzeitplan. Normalerweise 48 Stunden.
