ASME SB171 C70600 Kupfer-Nickel-Schwerring für großen Wärmetauscher Rohrblatt & Schal Verbindung mit OD 1464mm x ID 1277mm x 132mm

Die Yuhong Group Co., Ltd. bietet ein vollständiges Spektrum an thermischen Geräten und Präzisionsteilen, einschließlichRohrbündelwärmetauscher (TEMA-Wärmetauscherdesigns), Druckbehälter, Luftkühler, Rippenrohre, Ofenrohre, Wärmetauscherrohre (nahtlose Edelstahlrohre, Nickellegierungsrohre, Kupferlegierungsrohre), Wärmetauscherrohrböden und Wärmetauscherrohrbündel. Wir fertigen auch kundenspezifische Schwerlastringe und Schmiedeteile, wie denASME SB171 C70600 Ring hier beschrieben.

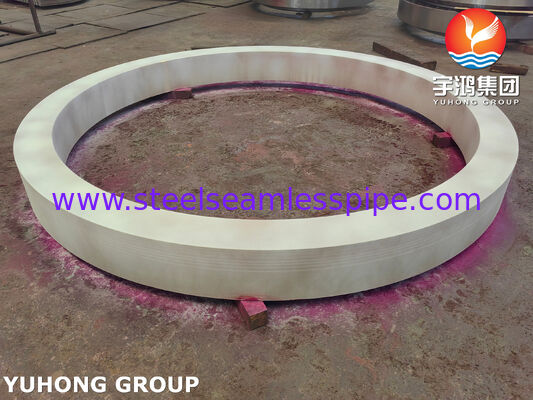

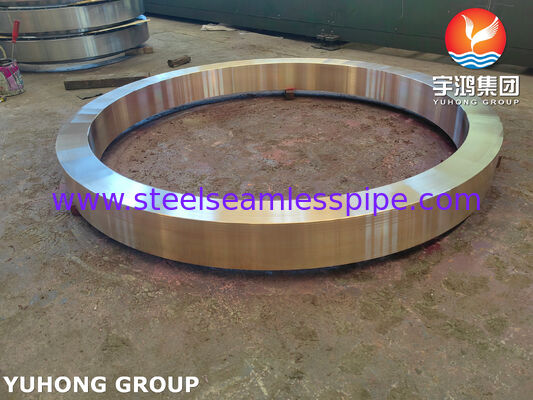

DieserASME SB171 C70600 Ringist einSchwerlast-Ring-Schmiedeteilmit den AbmessungenAD 1464mm x ID 1277mm x Dicke 132mm. Er ist für den Einsatz alsintegrierter Rohrbodenring,Übergangsring Mantel-zu-RohrbodenoderVerstärkungsringin großen seewassergekühlten Wärmetauschern, Kraftwerkskondensatoren und Kühlern für Offshore-Plattformen konzipiert.

Hergestellt aus90/10 Kupfer-Nickel-Legierung (C70600), bietet dieser Ring eine außergewöhnliche Beständigkeit gegen Meerwasserkorrosion, Erosion und Biofouling und bietet gleichzeitig die mechanische Festigkeit, die für Hochdruck- und Großdurchmesseranwendungen erforderlich ist.

• AD 1464mm / ID 1277mm- Geeignet für große Mantel-Durchmesser (z. B. 50-60 Zoll Nennweite)
• 132mm Dicke- Bietet strukturelle Steifigkeit für die Rohrbodenunterstützung oder als eigenständiger Ring unter hohen Schraubenlasten
• C70600 Material- Bewährte Leistung in maritimen und Brackwasseranwendungen

• Geschmiedete oder gewalzte Konstruktion:- Für einen Ring dieser Dicke (132 mm) beginnen wir typischerweise mitgeschmiedeter oder gewalzter Platteoder einemHohl-Schmiedeteil, um eine gleichmäßige Kornstruktur und Porenfreiheit zu gewährleisten.
• Präzisionsbearbeitung:- ID, AD und Dicke werden auf enge Toleranzen bearbeitet. Stirn- und Bohrflächen können für die Rohrerweiterung (falls als Rohrboden verwendet) gerillt werden.

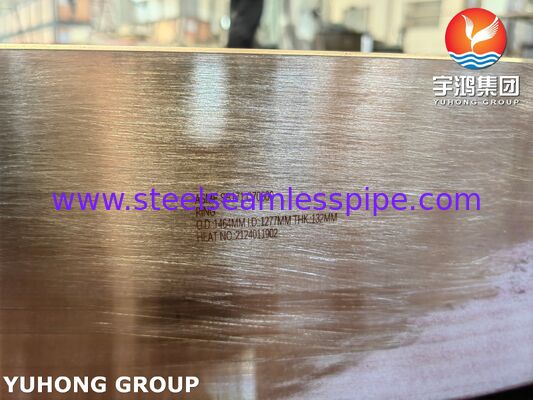

• Materialverifizierung:- 100% PMI (Positive Materialidentifikation) und mechanische Prüfung gemäß ASME SB171-Anforderungen. Vollständiges MTC (Mill Test Certificate) wird bereitgestellt.
• Korrosionsschutz:- Die C70600-Legierung ist von Natur aus seewasserbeständig; keine zusätzliche Beschichtung erforderlich.

Angesichts seines großen AD und seiner erheblichen Dicke ist dieser Ring ideal für:

• Integrierter Rohrbodenring:- Als einteiliger Rohrboden für einen großen Seewasserkühler, wodurch Schweißnähte entfallen und das Risiko galvanischer Korrosion reduziert wird.
• Adapterring Mantel-zu-Rohrboden:- Beim Verbinden eines Kohlenstoffstahlmantels mit einem Kupfer-Nickel-Rohrboden kann dieser Ring plattiert oder geschweißt werden, um unterschiedliche Wärmeausdehnungen auszugleichen und bimetallische Korrosion zu verhindern.
• Verstärkungsring für dünnen Rohrboden:- Wenn ein dünner Rohrboden zusätzliche Steifigkeit im Bereich der Dichtungsauflage benötigt, dient dieser Schwerring als rückseitige Unterstützung.
• Hochdruckanwendungen:- Die 132-mm-Dicke bietet ausreichende Festigkeit für Schraubflansche in Hochdruck-Wärmetauschern (z. B. Speisewasservorwärmer).

Bei groß dimensionierten Rohrbündelwärmetauschern (Mantel-ID > 1000 mm) stehen Rohrboden und Verbindungsringe vor besonderen Herausforderungen:

• Schmieden vs. Walzen von Platten:- Für Dicken über 100 mm bietengeschmiedete Ringeüberlegene mechanische Eigenschaften und Ultraschallprüfbarkeit im Vergleich zu geschweißten gewalzten Platten.
• Wärmeausdehnungs-Fehlanpassung:- Wenn ein Kupfer-Nickel-Ring (C70600) mit einem Kohlenstoffstahlmantel verbunden wird, muss die Differenz der Wärmeausdehnungskoeffizienten mit einerÜbergangsverbindungoderflexiblen Designgeliefert werden.
• Bohrung von Rohrlöchern für Rohrbodenringe:- Wenn der Ring als Rohrboden dient, müssen das Bohrungsmuster und das Rillenprofil präzise nach TEMA-Standards bearbeitet werden.
• Korrosionszulage:- Selbst bei der ausgezeichneten Korrosionsbeständigkeit von C70600 wird für eine lange Lebensdauer im Seewassereinsatz (20+ Jahre) eineminimale Korrosionszulage von 1,5-3 mmempfohlen.

• Wir fertigen Schwerringestrikt nach Ihrer Zeichnung- ID, AD, Dicke, Fasen, Schraubenlöcher und Rillendetails.

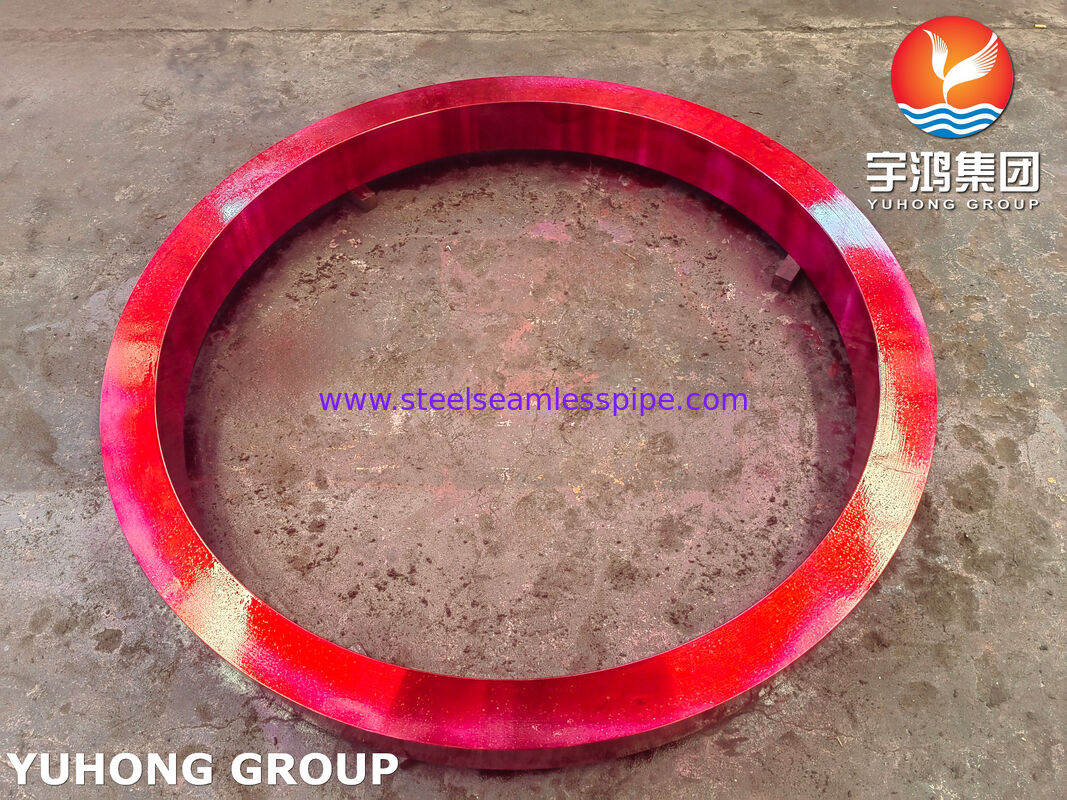

• Verfügbar mitvollständiger ZfP: UT (Ultraschallprüfung) auf innere Defekte, PT (Eindringprüfung) auf Oberflächenrisse.
• Kann als Teil eines komplettenWärmetauscherrohrbündelsoderRohrboden-Baugruppegeliefert werden.
• Kurze Lieferzeiten für Schmiederinge von unseren zugelassenen Schmiedepartnern.
