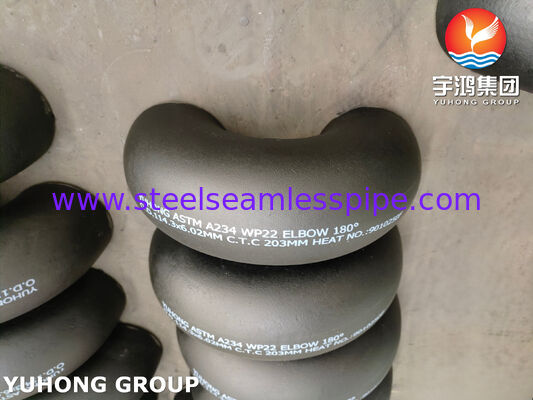

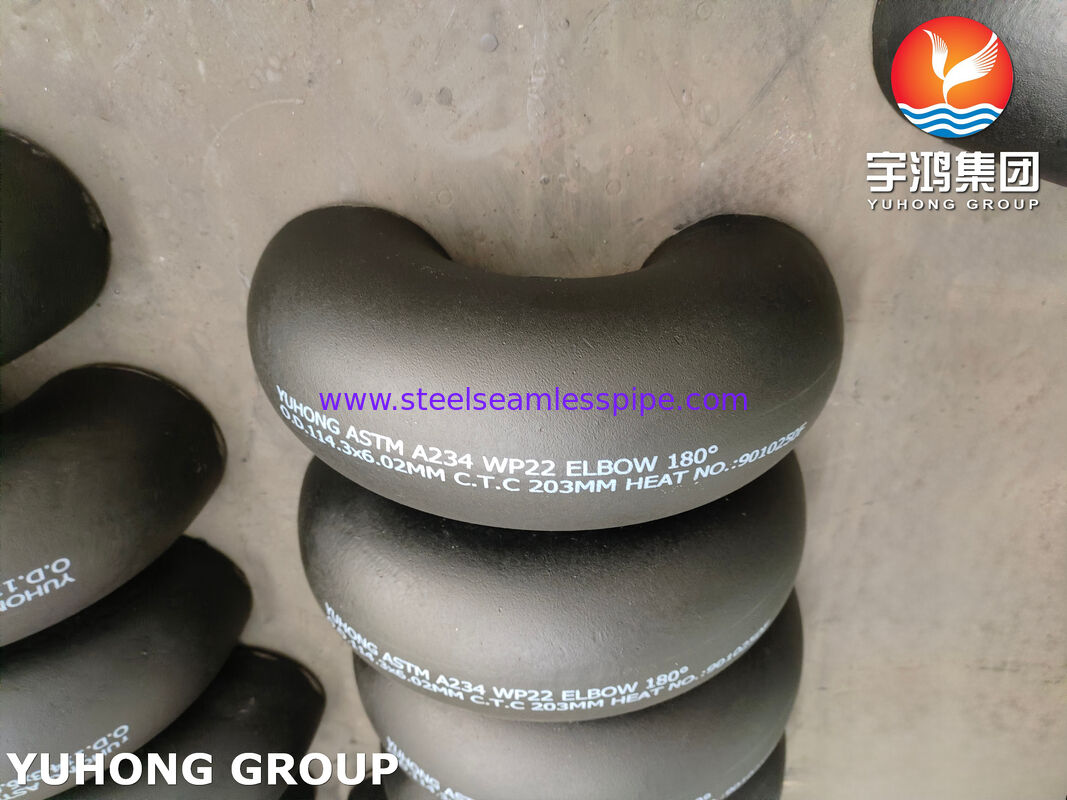

ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert

ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert

  • ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert
  • ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert
  • ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert
ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert
Produktdetails:
Herkunftsort: China
Markenname: YUHONG
Zertifizierung: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modellnummer: ASTM A234 WP22 Legierstahl 180° Ellenbogen
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stk
Verpackung Informationen: Sperrholzkiste oder Palette
Lieferzeit: 7 Tage
Zahlungsbedingungen: L/C, T/T
Kontakt
Alle Produkte
Nahtlose Rohre aus Edelstahl (336)
Edelstahl-nahtloses Rohr (326)
Duplexedelstahl-Rohr (134)
Duplexedelstahl-Rohr (38)
Nadelröhre (163)
Flossenröhrchen (710)
Wärmetauscher (31)
Wärmetauscherrohr (468)
Wärmetauscher-Rohrbund (50)
Wärmetauscher-Rohrboden (125)
Wärmetauscherleitblech (39)
Luftkühler (13)
Druckbehälter (4)
Edelstahl geschweißtes Rohr (61)
Edelstahl geschweißtes Rohr (132)
Nickel-Legierungs-Rohr (276)
Nickel-Legierungs-Rohr (104)
Kupferlegierungs-Rohr (251)
Legierter Stahl-Rohr (212)
Titanrohr (21)
helles getempertes Rohr (173)
Rauchrohr (153)
Stahlinstallation (864)
Stahlflansch (663)
Andere (407)
Teile für Verkleidungen (9)
Ausführliche Produkt-Beschreibung
Produktname: Legierter Stahl-Ellbogen Spezifikation: ASTM A234, ASME SA234
Material: WP22 Od: 1/8" Notiz: bis 48" Notiz:
Wt: Zeitplan 10s - Zeitplan XXS Materialklasse: Klasse 1, Klasse 3
Typ: 180 Grad
Hervorheben:

ASTM A234 WP22 Alloy-Stahl Ellenbogen

,

schwarz lackiert

,

aber zweischweißend

ASME B16.9 Stumpfschweißrohrverschraubung ASTM A234 WP22 CL1 / CL3 180-Grad-Winkel aus legiertem Stahl





Eine werkseitig hergestellte Rohrverschraubung mit 180-Grad-Rücklaufbogen (U-Bogen), hergestellt aus legiertem Stahl mit 2,25 % Chrom und 1 % Molybdän gemäß ASTM A234 Güteklasse WP22, geliefert im Zustand entweder der Klasse 1 (Standardwärmebehandlung) oder der Klasse 3 (schlaggeprüft), mit Stumpfschweiß-Endverbindungen gemäß ASME B16.9 und mit einer temporären schwarzen Shop-Primer-Beschichtung zum Korrosionsschutz während Transport und Lagerung versehen.

Warum 180°-Winkel? Platzsparend gegenüber zwei 90°-Bögen + geradem Rohr. Auch geringerer Druckabfall als bei einem gegossenen Rücklaufbogen.





Chemische Zusammensetzung % des legierten Stahls ASTM A234 WP22 180 Grad. Winkel-Stumpfschweiß-Rohrverschraubung

GradCMnSiSPCrMo
ASTM A234 WP22-Armaturen0,05–0,150,3-0,60,5≤0,04≤0,041,9-2,60,87-1,13

​



Mechanische Eigenschaft von ASTM A234 WP22 Legierter Stahl 180 Grad. Winkel-Stumpfschweiß-Rohrverschraubung

Die Unterschiede zwischen CL1 und CL3 gemäß ASTM A234 im Hinblick auf die Wärmebehandlung und Festigkeit.

EigentumKlasse 1Klasse 3
Zugfestigkeit (MPa)415–585515–690
Streckgrenze (MPa)205 Min310 Min
Dehnung (%)20 Min20 Min
Härte (HB)~197 max~235 max




Spezifikation des legierten Stahls ASTM A234 WP22 180Deg. Winkel-Stumpfschweiß-Rohrverschraubung

SpezifikationenASTM A234 / ASME SA234
AbmessungenASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Größe1/8" NB BIS 48" NB. (Nahtlos und 100 % röntgengeschweißt, gefertigt)
MaterialklasseKlasse 1, Klasse 3
TypNahtlos / geschweißt / gefertigt
BiegeradiusR=1D, 2D, 3D, 5D, 6D, 8D, 10D oder Benutzerdefiniert
DickeSch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS



Beschichtung: Schwarz lackiert

  • Zweck: Temporärer Korrosionsschutz während des Transports. Es handelt sich NICHT um eine endgültige Korrosionsbarriere.

  • Warum malen? Der legierte Stahl WP22 rostet, wenn er Feuchtigkeit ausgesetzt wird. Die schwarze Farbe (normalerweise eine Alkyd- oder Epoxidgrundierung) schützt bei Lagerung und Versand.

  • Wichtige Anweisung: Sie müssen vor dem Schweißen die schwarze Farbe von der Schweißnaht und 1 bis 2 Zoll der angrenzenden Rohroberfläche entfernen. Das Lackieren von Cr-Mo-Stahl kann zu Wasserstoffrissen in der Wärmeeinflusszone (HAZ) führen, wenn es nicht entfernt wird.

  • Endbeschichtung: Nach dem Schweißen und der Wärmebehandlung nach dem Schweißen (PWHT) muss der Bogen wahrscheinlich mit einer Hochtemperaturfarbe oder -isolierung versehen werden.





Anwendungen

  • Öl- und Gaspipeline
  • Chemische Industrie
  • Sanitär
  • Heizung
  • Wasserversorgungssysteme
  • Kraftwerk
  • Papier- und Zellstoffindustrie
  • Allgemeine Anwendungen
  • Fertigungsindustrie
  • Lebensmittelverarbeitende Industrie
  • Strukturrohr



ASTM A234 WP22 CL1/CL3 Stumpfschweißverschraubung aus legiertem Stahl, 180-Grad-Winkel, schwarz lackiert 0

Größe und Tag:

Kolbenschweißensinstallationen,

Kohlenstoffstahlinstallationen,

geschmiedete Stahlinstallationen
