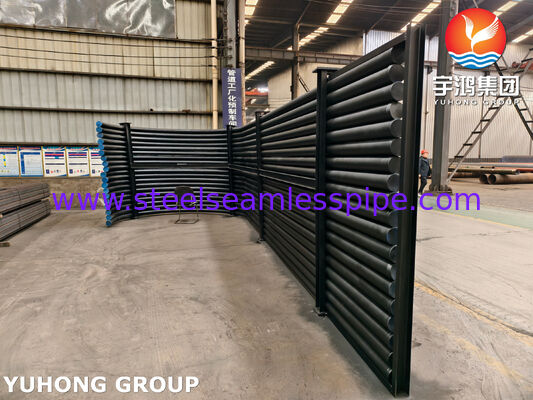

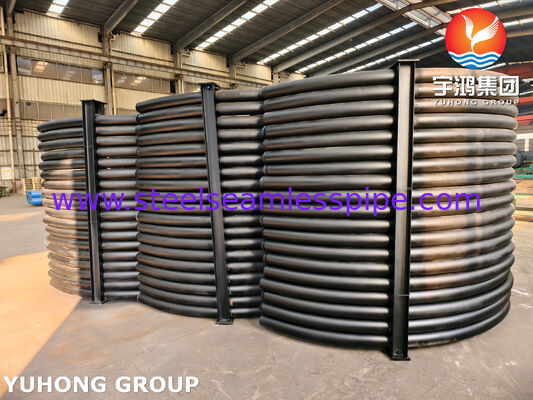

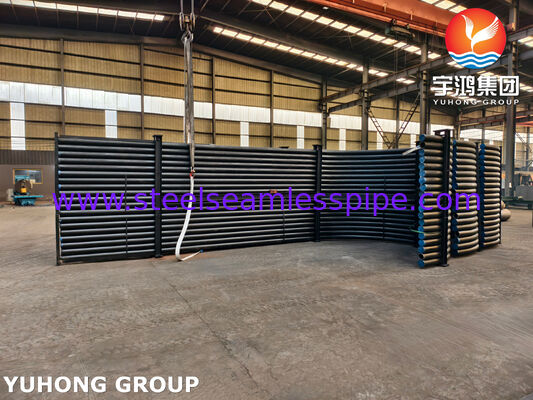

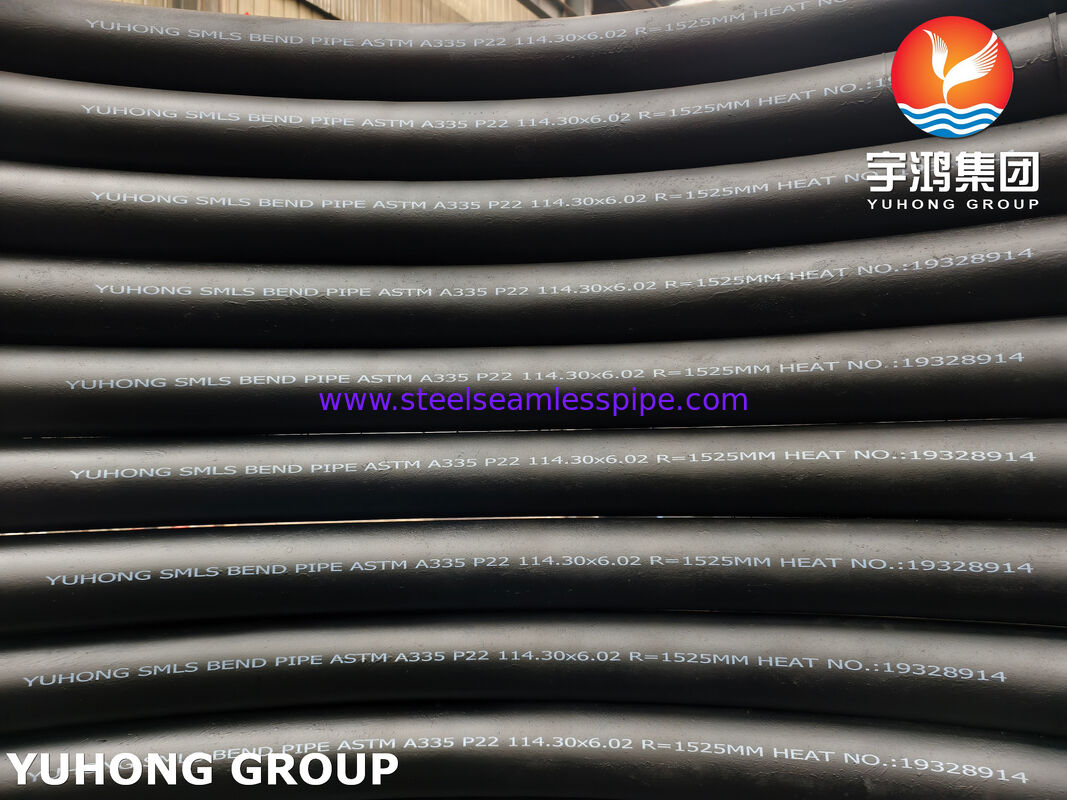

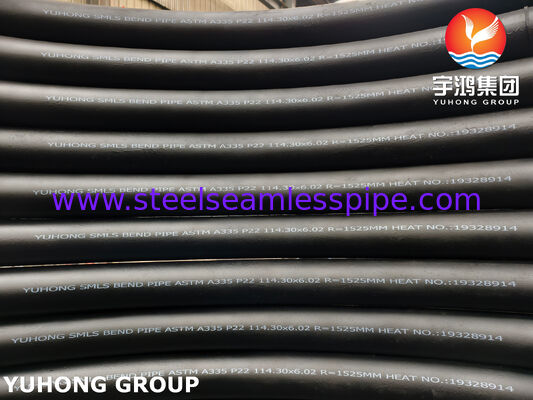

NAHTLOSES ROHR AUS LEGIERTEM STAHL A335 P22 BOGENROHR FÜR MEMBRANWÄNDE
Membranwände (oder Membranwasserwände), die wichtige Wärmeaustauschkomponenten sind, die in Industriekesseln verwendet werden.
Ihre Hauptfunktionen sind wie folgt:
1. Strahlungswärme absorbieren (Hauptfunktion):
Diese Paneele werden entlang der Innenwände des Kesselofens installiert. In den Legierungsrohren strömt Wasser oder Dampf. Sie absorbieren die intensive Strahlungswärme, die bei der Kraftstoffverbrennung entsteht, wodurch das Wasser erhitzt und in Dampf umgewandelt wird.
2. Schutz der Ofenwände:
Die parallelen Rohre werden mit flachen Stahlstäben (Membranstreifen) zu einer festen, dichten Platte zusammengeschweißt. Diese Barriere schützt die feuerfeste Isolierung und die äußere Stahlkonstruktion des Kessels vor den extrem hohen Temperaturen im Inneren des Ofens und verhindert einen Wärmeverlust nach außen.
3. Gasdichte Abdichtung sicherstellen:
Durch diese verschweißte „Membran“-Struktur entsteht eine völlig luftdichte Ofenkammer. Dadurch wird verhindert, dass heißes Rauchgas austritt, wodurch der thermische Wirkungsgrad des Kessels deutlich erhöht wird.
4. Bereitstellung struktureller Unterstützung:
Diese starren, integrierten Paneele sorgen außerdem für ein gewisses Maß an struktureller Steifigkeit und Unterstützung innerhalb des Kesselrahmens.
ASTM A335Abdeckungen aus „niedriglegierten“ Stahlrohren weisen eine Gesamtmenge an Legierungselementen aufunter 5 %. Die Zugabe höherer Prozentsätze an Legierungselementen (z. B. Nickel und Chrom) wandelt den Stahl in höhere Legierungen um, wie Edelstahl, Duplex, bis hin zu superlegierten Materialien wie Inconel, Hastelloy, Monel usw.Rohre aus legiertem Stahl werden in der Energieindustrie für den Einsatz bei hohen und sehr niedrigen Temperaturen (kryogen) oder für Anwendungen mit sehr hohen Drücken verwendet.
Legiertes Stahlrohr A 335 P22:
Größe: 1/2" bis 24" IN AD & NB
Zeitplan: SCH20, SCH30, SCH40
Typ: Hergestellt / Nahtlos
Länge: Einfach zufällig, doppelt zufällig und Schnittlänge.
Ende: Glattes Ende, abgeschrägtes Ende.
MATERIALIEN:
Legiertes Stahlrohr A335 P22 – AS-Rohr A335 P22
Chemische Zusammensetzung (%):
| Grad |
C |
Mn |
P≤ |
S≤ |
Si |
Cr |
Mo |
| P11 |
0,05–0,15 |
0,30-0,60 |
0,025 |
0,025 |
0,50-1,00 |
1,00-1,50 |
0,44-0,65 |
| P22 |
0,05–0,16 |
0,30-0,60 |
0,025 |
0,025 |
≤0,50 |
1,90-2,60 |
0,87-1,13 |
| P5 |
≤0,15 |
0,30-0,60 |
0,025 |
0,025 |
≤0,50 |
16.00-18.00 Uhr |
0,45-0,65 |
| P9 |
≤0,15 |
0,30-0,60 |
0,025 |
0,025 |
0,25-1,00 |
8.00-10.00 Uhr |
0,90-1,10 |
| P91 |
0,08–0,12 |
0,30-0,60 |
0,020/0,010 |
0,020/0,010 |
0,02–0,50 |
8.00-9.50 Uhr |
0,85-1,05 |
| P92 |
0,07-0,13 |
0,30-0,60 |
0,020/0,010 |
0,020/0,010 |
≤0,50 |
8.50-9.50 |
0,30-0,60 |
