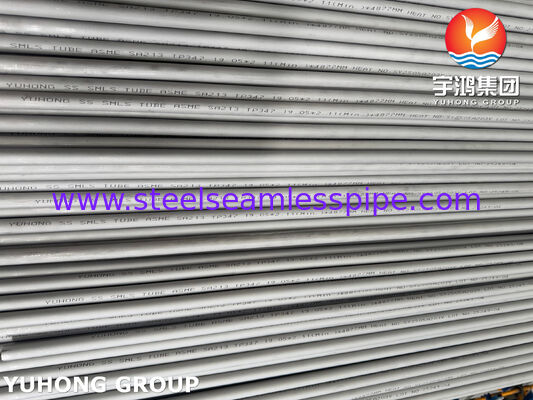

Edelstahl nahtloses Rohr ASME SA213 TP347 Wärmetauscherrohr
Ein TP347-Wärmetauscherrohr ist ein nahtloses austenitisches Edelstahlrohr, das speziell für Wärmeübertragungsgeräte entwickelt wurde. Es ist eine stabilisierte Güte von 18/8-Edelstahl (18 % Chrom, 8 % Nickel), die das Element Niob (Nb) oder Columbium (Cb) enthält.
Aufgrund seiner ausgezeichneten Beständigkeit gegen interkristalline Korrosion und seiner Hochtemperaturfestigkeit wird es häufig eingesetzt in:
- Rohrbündelwärmetauschern
- Kondensatoren
- Kesseln und Überhitzern
- Petrochemischen Raffinerien
- Kraftwerken
Die Hauptvorteile von TP347 ergeben sich aus seiner Niob (Cb)-Zugabe, die das Material gegen "Sensibilisierung" stabilisiert.
1. Überlegene Beständigkeit gegen interkristalline Korrosion
- Das Problem: Standard-Edelstähle (wie TP304) bilden beim Schweißen oder bei Einwirkung hoher Hitze (800-1500 °F / 427-816 °C) "Chromkarbide" an den Korngrenzen. Dies erzeugt eine chromverarmte Zone, die leicht rostet/reißt.
- Die TP347-Lösung: Niob hat eine höhere Affinität zu Kohlenstoff als Chrom. Es bindet sich zuerst an den Kohlenstoff und verhindert so, dass Chrom Karbide bildet.
- Ergebnis: Das Rohr behält seine Korrosionsbeständigkeit ohne nachträgliche Wärmebehandlung bei. Dies ist entscheidend für Wärmetauscher, bei denen Schweißarbeiten erforderlich sind.
2. Ausgezeichnete Hochtemperaturfestigkeit
- Kriechbeständigkeit: TP347 behält bei langfristiger Belastung bei hohen Temperaturen eine höhere Festigkeit im Vergleich zu TP304 oder TP316L.
- Oxidationsbeständigkeit: Es hält kontinuierlichen Betriebstemperaturen von bis zu 1500 °F (816 °C) stand, ohne nennenswert zu zunder.
- Strukturelle Stabilität: Es verformt sich (kriecht) bei hohen Temperaturen unter Druck nicht leicht, was es ideal für Überhitzer und Reformer macht.
3. Gute mechanische Eigenschaften
- Zugfestigkeit: Min. 515 MPa (75.000 psi)
- Streckgrenze (0,2 % Versatz): Min. 205 MPa (30.000 psi)
- Bruchdehnung: Min. 35 %
- Diese Eigenschaften stellen sicher, dass es Hochdruckflüssigkeiten sicher handhaben kann.
4. Schweißbarkeit
- Es ist mit Standard-Schmelz- und Widerstandsschweißverfahren gut schweißbar.
- Da es stabilisiert ist, bleibt die Wärmeeinflusszone (HAZ) der Schweißnaht ohne Glühen korrosionsbeständig.
Sie sollten TP347 gegenüber Standardgüten (wie 304 oder 316) wählen, wenn Ihr Wärmetauscher unter einer der folgenden Bedingungen betrieben wird:
1. Hohe Temperaturen: Die Betriebstemperatur liegt über 400 °C (750 °F).
2. Geschweißte Konstruktion: Die Rohre sind mit Rohrböden verschweißt, und Sie können anschließend keine vollständige Glühwärmebehandlung durchführen.
3. Korrosive Medien: Die Flüssigkeit enthält Verbindungen, die interkristalline Angriffe verursachen (z. B. heiße organische Säuren, hochreines Wasser oder spezifische Raffinerieströme).
4. Langzeitbetrieb: Das Rohr steht jahrzehntelang unter Spannung bei erhöhten Temperaturen (Kriechbeständigkeit).

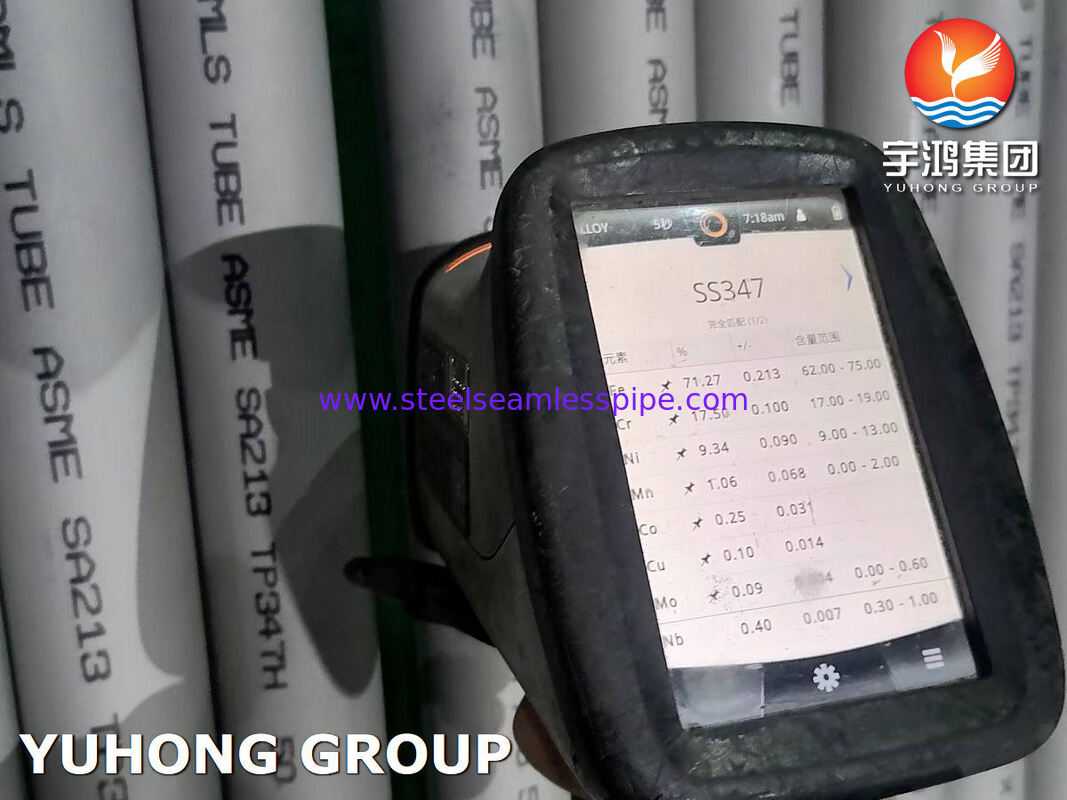

ASTM A213 TP347 Edelstahl nahtloses Rohr chemische Zusammensetzung
| TP347 |
Maximum |
Minimum |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| OTHER |
1.0 |
Nb=10(C+N) |
