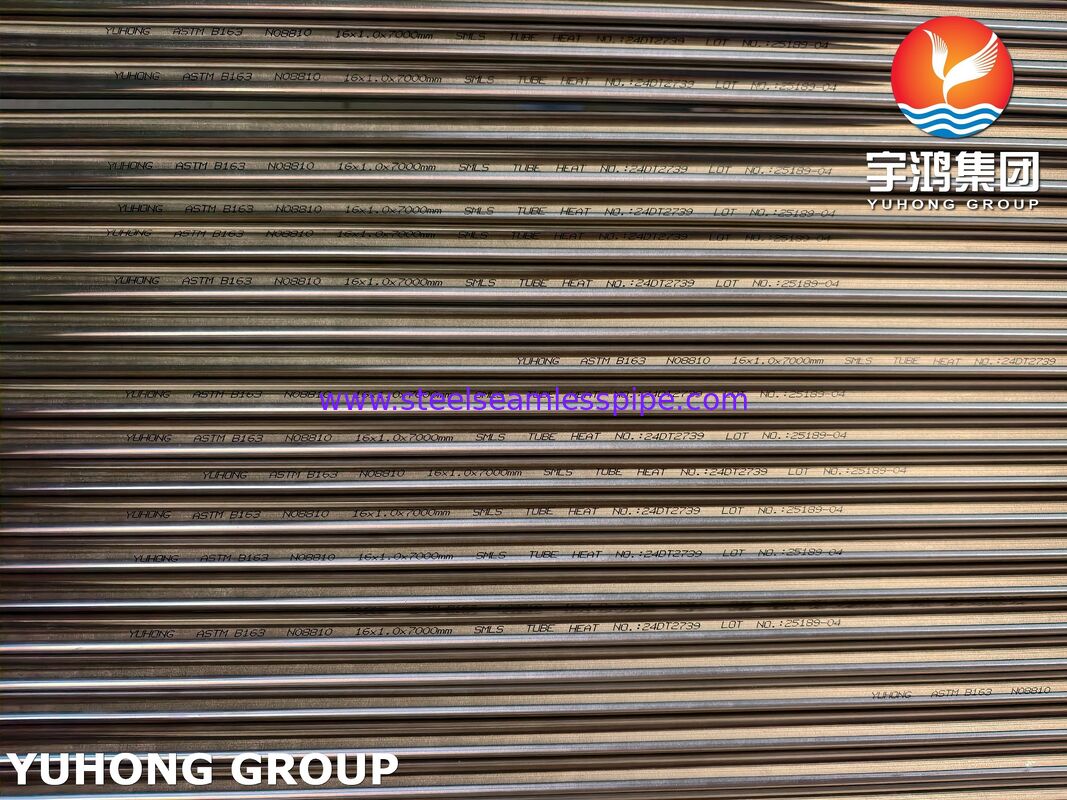

Nickel und Nickellegierung Nahtlose Rohre Kondensator- und Wärmetauscherrohre ASTM B163 N08810 ASTM B163 UNS N08800, UNS N08810, UNS N08811, UNS N08825

Prüfungen von Nickellegierungsrohren:

Chemische Analyse

Mechanische Eigenschaften

Korngröße – Eine Querprobe, die die gesamte Wanddicke der geglühten Legierungen UNS N08810 darstellt, muss einer durchschnittlichen Korngröße von ASTM Nr. 5 oder gröber entsprechen.
Härtetest – Wenn für Rohre im entspannten Zustand geglühte Enden spezifiziert sind (siehe Tabelle 3), darf die Härte der Enden nach dem Glühen die in Tabelle 3 angegebenen Werte nicht überschreiten.

Bördeltest – Ein Bördeltest muss an einem Ende von 1 % der Anzahl der fertigen Rohrlängen jeder Charge durchgeführt werden.
Bei der Bördelprüfung muss ein Probekörper mit einem Aufweitwerkzeug mit einem Öffnungswinkel von 60° aufgeweitet werden, bis der festgelegte Außendurchmesser um 30 % vergrößert wurde. Die aufgeweitete Probe darf keine Risse in der Wand aufweisen.

Hydrostatischer oder zerstörungsfreier elektrischer Test – Jedes Rohr muss entweder dem hydrostatischen Test oder dem zerstörungsfreien elektrischen Test unterzogen werden. Die Art der zu verwendenden Prüfung liegt im Ermessen des Herstellers, sofern in der Bestellung nichts anderes angegeben ist.

Hydrostatischer Test:
Jedes Rohr hat einen Außendurchmesser von 1 ⁄ 8 Zoll. (3,2 mm) und größer sowie Rohre mit einer Wandstärke von 0,015 Zoll (0,38 mm) und mehr müssen vom Hersteller mit einem hydrostatischen Innendruck von 1000 psi (6,9 MPa) getestet werden, vorausgesetzt, dass die gemäß der folgenden Gleichung berechnete Faserspannung die unten angegebene zulässige Faserspannung S nicht überschreitet. Das Rohr darf keine Anzeichen einer Undichtigkeit aufweisen.

t = minimale Wandstärke, Zoll (mm); gleich der angegebenen durchschnittlichen Wandstärke abzüglich der zulässigen „Minus“-Wandtoleranz, Tabelle 4 und Tabelle X2.2, oder der angegebenen Mindestwandstärke, und
D = Außendurchmesser des Rohrs, Zoll (mm).
Wenn spannungsarm geglühte Rohre mit geglühten Enden hydrostatisch geprüft werden sollen, muss diese Druckprüfung vor dem Glühen der Rohrenden durchgeführt werden.

Die Incoloy 800 / 800H / 800HT /825 Rohre und Röhren werden in den folgenden Anwendungen verwendet:

• Rohrleitungen und Behälter für Schwefelsäure
• Phosphorsäureverdampfer
• Beiztankheizungen, Beiztanks und Ausrüstung
• Chemische Prozessausrüstung
• Propellerwellen
• Tankwagen
• Kalorifizierer
• Elektrofilterelektroden
• Heiße Gefäße für Lebensmittel, Wasser und Meerwasser,
• Ammoniumsulfatgefäße
• Expansionsbalg
• Abgassysteme für Schiffe
• Aschebehälter für Kraftwerke
• Abschreckkessel für Ethylenöfen, Cracken von Kohlenwasserstoffen, Ventile, Armaturen und andere Komponenten, die Korrosionsangriffen von 1100–1800 °F ausgesetzt sind
• Industrieöfen
• Wärmebehandlungsausrüstung
• Chemische und petrochemische Verarbeitung
• Überhitzer und Nacherhitzer in Kraftwerken
• Druckbehälter
• Wärmetauscher
