Nickellegierungsstahl U-Bogen Wärmetauscherrohr Monel400 ASME SB163 N04400

Nickellegiertes Stahl U-Bend-Wärmetauscherröhre Monel400 ASME SB163 N04400

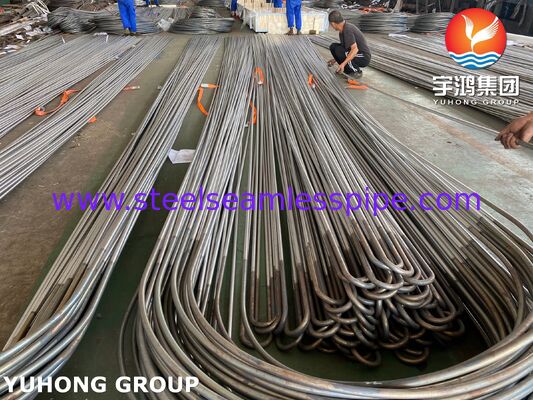

Ein Monel 400 U-Bekehrrohr ist ein hochleistungsfähiges Rohrprodukt, das speziell für Wärmeübertragungsanlagen entwickelt wurde.Es kombiniert die außergewöhnlichen Eigenschaften der Monel 400-Legierung mit der funktionalen "U"-Form zur Steuerung des Flüssigkeitsflusses, Temperaturänderungen und Korrosion in anspruchsvollen Industrieumgebungen.

U-Bend-Rohrsind weit verbreitet in Wärmetauschersystemen:

• Das "U"-Biegen erfolgt durch Kaltbearbeitung.
• Das "U"-Biegen erfolgt nach den Zeichnungen des Kunden bis zum erforderlichen Radius.
• Der Biege- und das 15 cm lange Bein werden durch Widerstandsheizung entlastet.
• Inertgas (Argon) wird mit der erforderlichen Durchflussrate durch sie geleitet, um eine Oxidation in ID zu vermeiden.
• Der Radius wird auf OD und Wandverdünnung nach der empfohlenen Spezifikation überprüft.
• Die physikalischen Eigenschaften und die Mikrostruktur werden an drei verschiedenen Stellen überprüft.
• Eine visuelle Prüfung auf Wellenform und Risse erfolgt mit einem Farbstoffdurchdringungstest.
• Anschließend wird jedes Rohr mit dem empfohlenen Druck hydrotestet, um auf Leckagen zu achten.
• Der Baumwollballentest wird durchgeführt, um die ID-Reinheit des Rohres zu überprüfen.

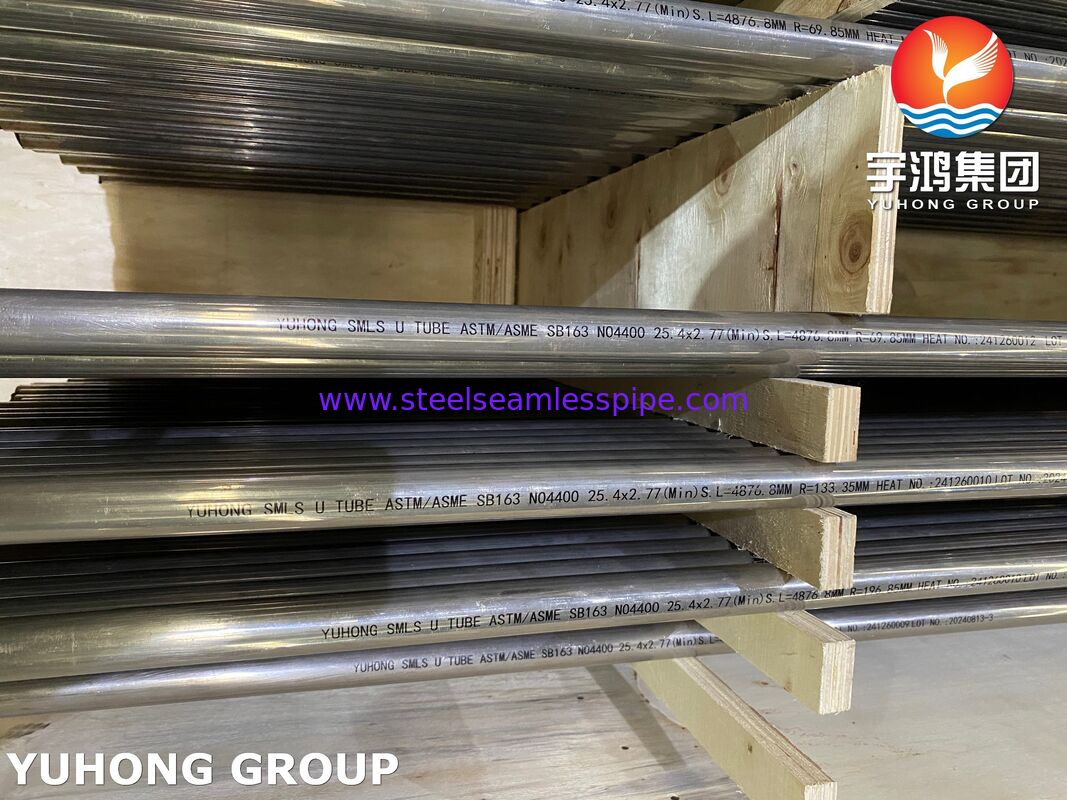

• Danach eingelegt, getrocknet, gekennzeichnet und verpackt.
• Alle Verfahren werden streng nach TEMA "C" und ASTM A-688 durchgeführt.

Die Wahl von Monel 400 für ein U-Bogenrohr ist aufgrund seiner einzigartigen Kombination von Eigenschaften eine strategische Entscheidung, insbesondere in Umgebungen, in denen Standard-Edelstahl versagt.Hier sind die Hauptgründe für die Wahl::

- Überlegene Korrosionsbeständigkeit in rauen Umgebungen: Dies ist der Hauptgrund für die Wahl von Monel 400.

- Strömendes Meerwasser: Es ist ein Material für Marineingenieurwesen, Schiffbau und Offshore-Plattformen, da es der Korrosion durch Salzwasser widersteht.

- Säuregehalt: Es hält sich unter reduzierenden Bedingungen bemerkenswert gut gegen Fluorwasserstoff sowie Schwefel- und Salzsäure aus, was es ideal für chemische Verarbeitungsanlagen macht.

- Alkaline Lösungen: Es widersteht auch Korrosion durch alkalische Substanzen und Salzlösungen.

- Ausgezeichnete mechanische Eigenschaften: Monel 400 erhält eine hohe Festigkeit und Zähigkeit in einem breiten Temperaturbereich, von kryogenen Temperaturen unter Null bis zu etwa 500 °C (1000 °F).Es hat auch eine gute DuktilitätDas heißt, es kann leicht in komplexe Formen wie eine U-Beklammung geformt werden, ohne seine mechanische Integrität zu verlieren.

- Widerstandsfähigkeit gegen spezifische Korrosionsarten: Es ist sehr widerstandsfähig gegen Spannungskorrosion, Rissbildung und Verputzung,Dies sind häufige Ausfallmodi für andere Materialien in chloridreichen Umgebungen wie Meerwasser..

- gute thermische Eigenschaften: Die Legierung weist eine gute Wärmeleitfähigkeit und eine geringe Wärmeausdehnung auf.Dies verringert die mechanische Müdigkeit an der Verbindung, an der das Rohr mit dem Rohrblatt der Ausrüstung verbunden ist..

- Herstellungsfreundlich: Trotz seiner hohen Leistung kann Monel 400 mit Standardtechniken geschweißt und bearbeitet werden,Das ist unerlässlich für die Herstellung der U-Bekehrungsform und ihre Integration in größere Systeme..

- Spezifikationen des Kunden.



Zu den von uns durchgeführten Qualitätsprüfungen gehören:
