Kaltgezogene nahtlose Edelstahlrohre, A213 / SA213 TP316L UNS S31603 für Meerwasserentsalzungsanlagen

Kaltgezogene nahtlose Edelstahlrohre, A213 / SA213 TP316L UNS S31603, verwendet in Meerwasserentsalzungsanlagen

1. Überblick über nahtlose Rohre A213/SA213 TP316L

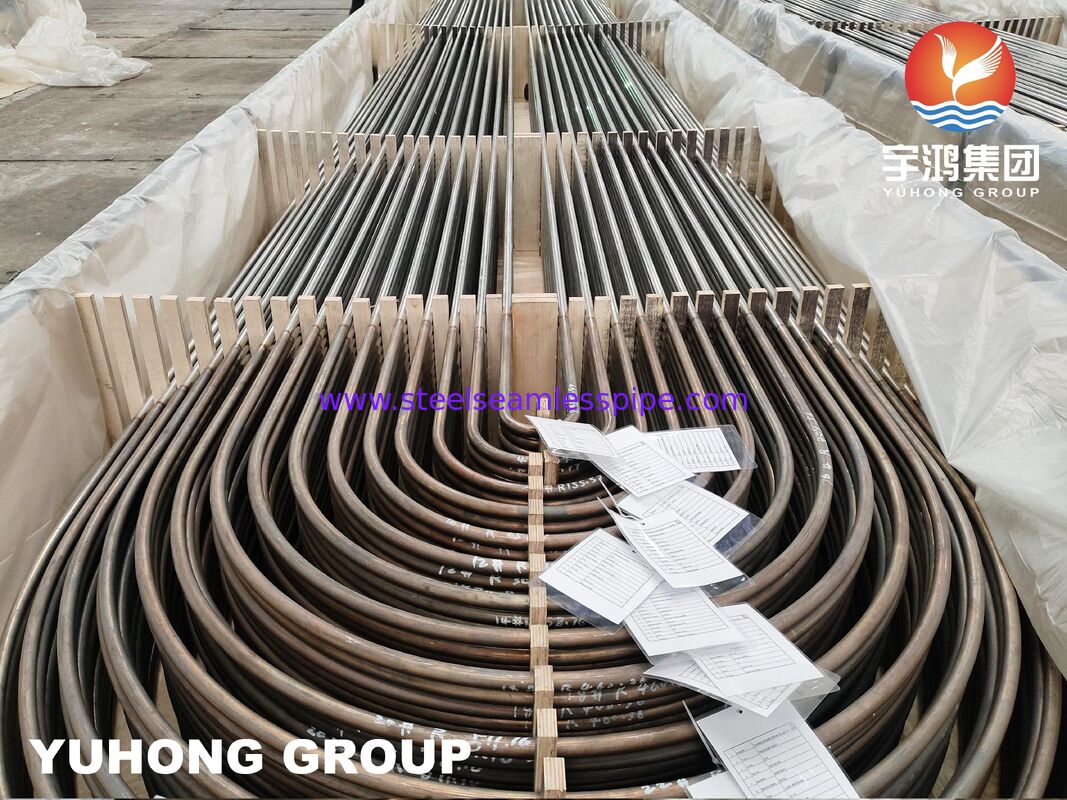

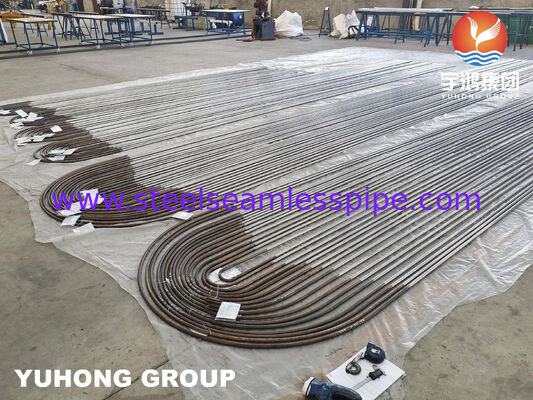

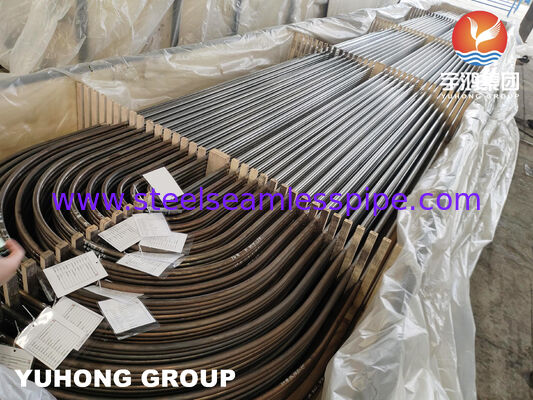

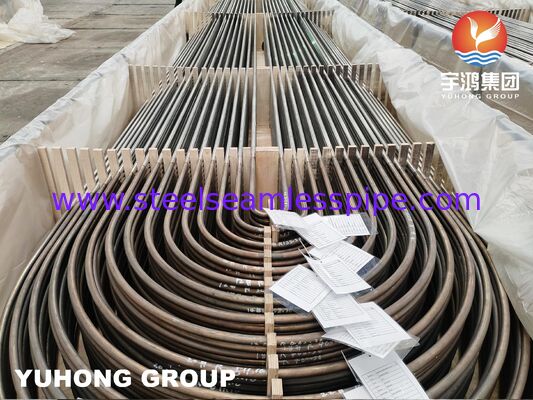

Das U-förmige nahtlose Rohr ASME SA213 TP316L ist ein spezielles austenitisches Edelstahlrohr, das nach den Standards der American Society of Mechanical Engineers (ASME) hergestellt wird. Seine Kernvorteile liegen in seinem ultra-niedrigen Kohlenstoffgehalt (L) und der Zugabe von Molybdän (Mo), die eine ausgezeichnete Beständigkeit gegen chloridinduzierte Lochfraßkorrosion, Spaltkorrosion und hohe Temperaturen bieten. Die U-förmige Struktur, die durch Kaltbiege- und Lösungsglühverfahren gebildet wird, absorbiert effektiv thermische Spannungen. Es wird hauptsächlich als Wärmeübertragungsrohr in Rohrbündelwärmetauschern verwendet und ist weit verbreitet in anspruchsvollen Anlagen wie Kraftwerkskesseln, Chemieanlagen und maritimen Umgebungen.

2. Haupteigenschaften von Nahtlose Rohre A213/SA213 TP316L

Das U-förmige nahtlose Rohr ASME SA213 TP316L (oder U-Rohr für Wärmetauscher) ist eine Hochleistungs-Kernkomponente in industriellen Wärmeübertragungsanlagen. Seine Haupteigenschaften lassen sich aus drei Dimensionen zusammenfassen: Materialeigenschaften, strukturelles Design und Herstellungsstandards.

3. Chemische Zusammensetzung von SS316L

Schlüsselpunkte:

• Niedriger Kohlenstoffgehalt: Der niedrige Kohlenstoffgehalt (<0,03 %) ist entscheidend für eine verbesserte Schweißbarkeit und Beständigkeit gegen interkristalline Korrosion nach dem Schweißen.

• Chrom (Cr): Bietet Korrosionsbeständigkeit, insbesondere gegen Oxidation und Zunderbildung bei erhöhten Temperaturen.

• Nickel (Ni): Verbessert die Zähigkeit und Korrosionsbeständigkeit, insbesondere in sauren Umgebungen.

• Molybdän (Mo): Verbessert die Beständigkeit gegen Lochfraß- und Spaltkorrosion, insbesondere in chloridreichen Umgebungen (wie Meerwasser oder salzhaltige Lösungen).

4. Mechanische Eigenschaften von SS316L

Wichtige mechanische Eigenschaften:

• Zugfestigkeit: Das Material weist eine ausgezeichnete Zugfestigkeit auf, typischerweise zwischen 485 MPa (70 ksi) und 620 MPa (90 ksi).

• Streckgrenze: Die Streckgrenze (0,2 % Versatz) für TP316L liegt zwischen 170 MPa (25 ksi) und 275 MPa (40 ksi), was sicherstellt, dass das Material erheblichen Belastungen standhält, bevor es zu einer bleibenden Verformung kommt.

• Bruchdehnung: TP316L Edelstahl hat einen hohen Dehnungsgrad (>40 %), was bedeutet, dass er sehr duktil ist und leicht geformt werden kann, ohne zu reißen.

• Härte: Das Material hat eine relativ geringe Härte im Vergleich zu anderen Edelstählen, was sicherstellt, dass es duktil bleibt und widerstandsfähig gegen Rissausbreitung ist.

5. Temperatureigenschaften

• Einsatztemperaturbereich: TP316L ist für den Einsatz bei hohen Temperaturen wirksam. Seine maximale Einsatztemperatur liegt im intermittierenden Betrieb bei etwa 870 °C (1.600 °F) und im kontinuierlichen Betrieb bei 925 °C (1.700 °F).

• Betriebstemperatur: Für die Beständigkeit gegen Spaltkorrosion bleibt das Material auch bei Temperaturen über 500 °C (932 °F) stabil, was es für Hochtemperaturanwendungen wie Kessel, Überhitzer und Wärmetauscher geeignet macht.

6. Korrosionsbeständigkeit

• Allgemeine Korrosion: TP316L bietet eine überlegene Beständigkeit gegen allgemeine Korrosion im Vergleich zu anderen Edelstählen wie 304 und 304L, insbesondere in chloridhaltigen Umgebungen (z. B. Meerwasser).

• Lochfraß- und Spaltkorrosion: Aufgrund des Molybdängehalts bietet TP316L eine ausgezeichnete Beständigkeit gegen Lochfraß- und Spaltkorrosion, insbesondere in Umgebungen mit hohem Chloridgehalt.

• Interkristalline Korrosion: Dank seines niedrigen Kohlenstoffgehalts ist TP316L weniger anfällig für Sensibilisierung und interkristalline Korrosion nach dem Schweißen, was ein Vorteil bei Hochtemperaturanwendungen ist.

7. Fertigung & Schweißen

• Schweißbarkeit: TP316L hat eine gute Schweißbarkeit mit den meisten Schweißverfahren, einschließlich WIG, MIG und Elektrodenhandschweißen. Der niedrige Kohlenstoffgehalt reduziert die Bildung von Karbid-Ausscheidungen an den Korngrenzen während des Schweißens und verbessert die Beständigkeit des Materials gegen interkristalline Korrosion.

• Umformbarkeit: Es hat eine ausgezeichnete Umformbarkeit und kann leicht gebogen und geformt werden, ohne seine mechanischen Eigenschaften zu verlieren.

• Wärmebehandlung: TP316L kann wärmebehandelt werden, um die Härte zu erhöhen oder seine Festigkeit weiter zu verbessern, erfordert jedoch keine Wärmebehandlung nach dem Schweißen.

8. Schlussfolgerung

ASTM A213 TP316L Edelstahl kombiniert hohe Festigkeit, gute Schweißbarkeit und ausgezeichnete Korrosionsbeständigkeit, insbesondere in aggressiven Umgebungen wie Chloriden oder sauren Bedingungen. Das Material wird aufgrund dieser hervorragenden Eigenschaften häufig in Wärmetauschern, Kesseln, petrochemischen Anlagen und chemischen Verarbeitungsanlagen eingesetzt.
