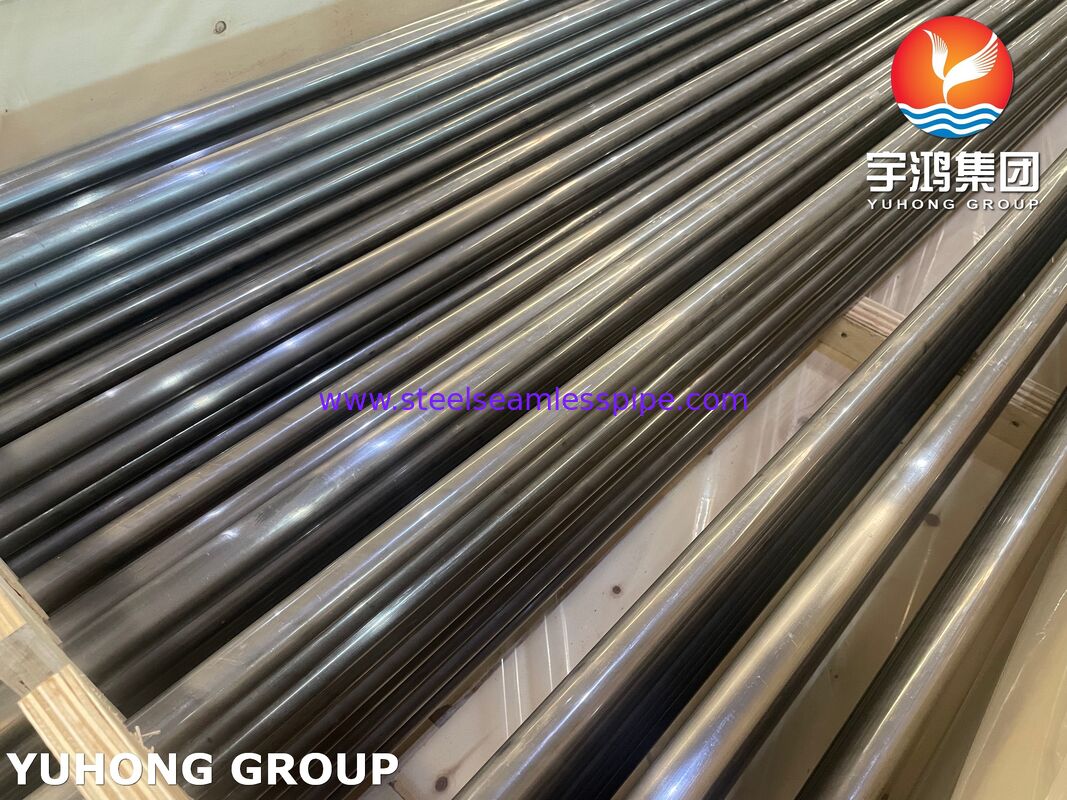

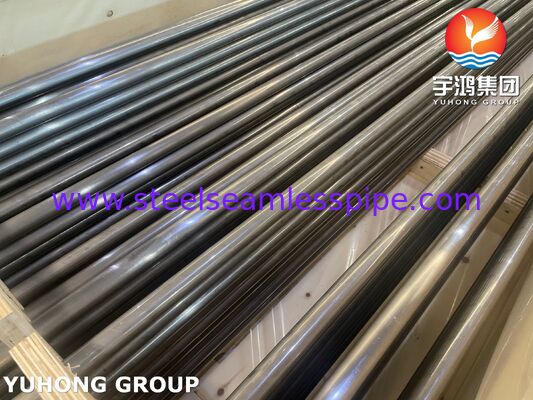

Wärmetauscherröhre ASME SB163 Nickellegierung N04400 Monellegierung 400 nahtlose U-Bendröhre
Die ASME SB163 legt die Materialespezifikationen für nahtlose Nikel- und Nickellegierungskondensator- und Wärmetauscherrohre fest:
N04400 (UNS N04400) ist Monel-Legierung 400.
Seine Grundzusammensetzung besteht zu 67% aus Nickel und zu 30% aus Kupfer, mit Spuren von Eisen, Mangan und anderen Elementen.
Es weist eine hervorragende Korrosionsbeständigkeit auf und kann in vielen Umgebungen, insbesondere in Meerwasser, Sole, Schwefelsäure, Fluorwassersäure und alkalischen Lösungen, gut eingesetzt werden.
Es besitzt gute mechanische Eigenschaften in einem breiten Temperaturbereich von niedrigen Temperaturen bis etwa 540 °C.

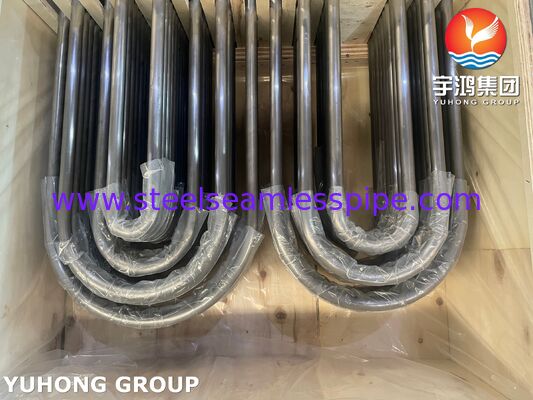

U-Bend-Rohr Hinweis:
Die aus diesem Material gefertigten U-förmigen Rohre sind bei Schalen- und Rohrwärmetauschern, die in rauen Umgebungen mit großen Temperaturunterschieden arbeiten, wirksam.
Während des Entwurfs muss der Radius (R) der Biegung mit dem Kunden bestätigt werden.Falten in der inneren Biegwand, und die Erzeugung einer signifikanten Restbelastung.
Auch der Abstand zwischen den beiden geraden Rohren im U-Bogen ist wichtig.
Stellen Sie sicher, dass die Rohre durch die Schleusenöffnung reibungslos hindurchlaufen können, und lassen Sie genügend Raum für die thermische Ausdehnung.
| Chemische Zusammensetzung (Gewichts% - Wt.%) |
| Elemente |
Mindestwert (%) |
Höchstmenge (%) |
Schlüsselrolle / Wirkung |
| Nickel (Ni) |
63 |
(Bilanz) |
Basiselement; bietet grundlegende Korrosionsbeständigkeit und Duktilität. |
| Kupfer (Cu) |
28 |
34 |
Erhöht die Beständigkeit gegen Schwefel- und Hydrofluorsäuren und Meerwasser. |
| Eisen (Fe) |
- |
2.5 |
Unreinheitskontrolle; verbessert die Festigkeit in bestimmten Umgebungen. |
| Mangan (Mn) |
- |
2 |
Deoxidizer während des Schmelzens; verbessert die Schmiedefähigkeit. |
| Kohlenstoff (C) |
- |
0.3 |
Unreinheitsbekämpfung; Wirkung auf intergranulare Korrosion in beheizten Zonen. |
| Silizium (Si) |
- |
0.5 |
Verbessert die Schmelzflüssigkeit und Oxidationsbeständigkeit. |
| Schwefel (S) |
- |
0.024 |
Schädliche Verunreinigungen; streng eingeschränkt, um zu verhindern, dass sie heiß zerbrechlich werden. |
| Andere Elemente |
- |
0.5 (Gesamt) |
Einbezieht Zufalls-/Unreinheitselemente. |
| Mechanische Eigenschaften |
| Eigentum |
Anforderung (Mindestwert) |
Typischer Wertbereich |
| Zugfestigkeit |
70 ksi (480 MPa) |
75 bis 85 ksi (515 bis 585 MPa) |
| Ertragsstärke (0,2% Offset) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Verlängerung (in 2 Zoll oder 50 mm) |
35% |
40 bis 50% |
| Härte (Rockwell) |
Nicht spezifiziert |
Typischerweise B65 - B85 |
| Hydrostatischer Prüfdruck |
Für jede Formel erforderlich |
- |
Anwendung:
Rohrleitung und Kühlsysteme für Meerwasser
Wärmetauscher und Kondensatoren an Bord
Verdampfer und Heizrohre für Entsalzungsanlagen
Offshore-Plattformrohrsysteme
Chemische und petrochemische Verarbeitung
Wärmetauscher und Reaktoren für Schwefelsäure und Fluorwassersäure (HF)
Öl- und Gasförderung und Raffination
Wärmetauscher in sauren Gasen
