Ausführliche Produkt-Beschreibung

Hervorheben:

316L-Röhren-Schwimmkopf-Wärmetauscher

SA350 LF2/316L plattierter Rohrbündelwärmetauscher

Kostengünstiger Korrosionsmanagement-Wärmetauscher

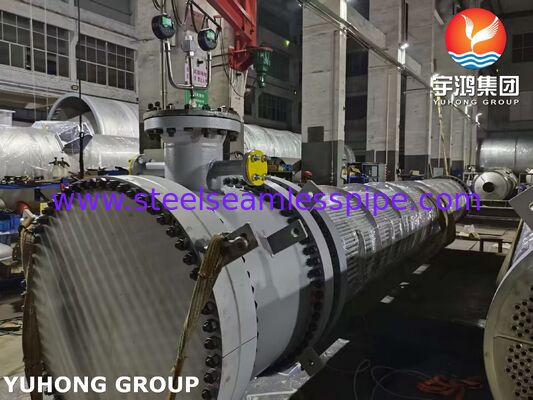

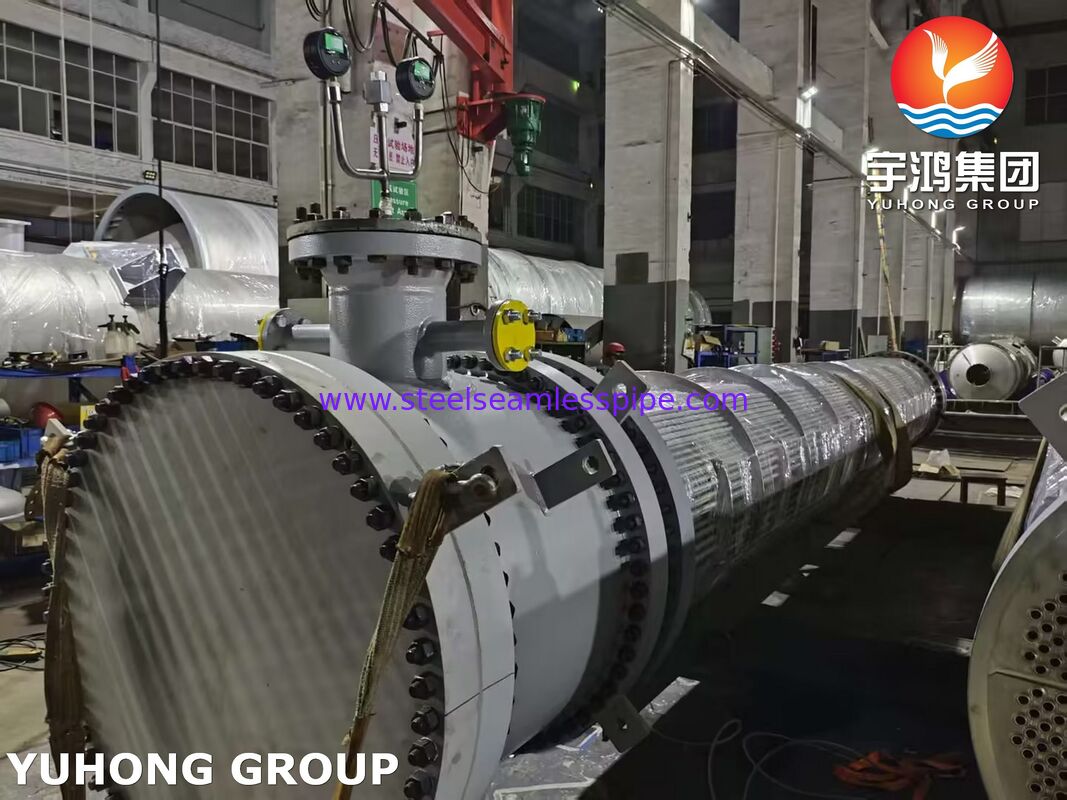

Schwimmkopf-Wärmetauscher mit 316L-Rohren & SA350 LF2/316L-plattiertem Rohrboden

Yuhong Holding Group Co., Ltd. ist ein spezialisierter Hersteller von ASME-kodierten Wärmeübertragungs- und Druckgeräten. Unsere Expertise umfasst die Konstruktion und Fertigung von Rohrbündelwärmetauschern (einschließlich Schwimmkopf-, Festrohrboden- und U-Rohr-Typen), Druckbehältern und Luftkühlern. Wir sind auch ein führender Lieferant von Präzisions-Ersatzrohrbündeln, Wärmetauscherrohren, Rippenrohren und allen zugehörigen Komponenten.

Dieser Schwimmkopf-Wärmetauscher wurde für Anwendungen entwickelt, die eine hohe Korrosionsbeständigkeit an kritischen Stellen erfordern und gleichzeitig die Gesamtprojektkosten im Griff behalten. Er verfügt über eine rohrseitige Konstruktion aus Rohren aus rostfreiem Stahl AISI 316L, gepaart mit einem strategisch konzipierten Rohrboden aus Kohlenstoffstahl SA350 LF2, der mit einer Schicht aus rostfreiem Stahl 316L plattiert ist. Diese Konfiguration bietet einen hervorragenden Schutz an den Rohr-zu-Rohrboden-Verbindungen und auf der rohrseitigen Oberfläche, wo Korrosion und Erosion am häufigsten auftreten, während wirtschaftlicher Kohlenstoffstahl für die strukturelle Festigkeit an anderer Stelle verwendet wird.

Hauptkomponenten & Materialauswahl

Komponente	Materialspezifikation & Konfiguration	Zweck & Technische Begründung
Wärmetauscherrohre	AISI 316L / ASME SB213	Nahtlose Edelstahlrohre, die eine allgemeine Korrosions- und Chlorid-Lochfraßbeständigkeit für die primäre Wärmeübertragungsfläche bieten.
Rohrboden	SA350 LF2 (geschmiedeter Kohlenstoffstahl) mit rollbondierter 316L-Plattierung	Die Kohlenstoffstahlbasis bietet mechanische Festigkeit und Wirtschaftlichkeit. Die 316L-plattierte Schicht gewährleistet Korrosionsbeständigkeit an kritischen geschweißten/aufgeweiteten Verbindungen und auf der rohrseitigen Oberfläche, die dem Prozessfluid ausgesetzt ist.
Mantel	Typischerweise ASME SA516 Gr. 70 Kohlenstoffstahl	Enthält das mantelseitige Fluid. Das Material wird basierend auf den mantelseitigen Betriebsbedingungen ausgewählt, was oft die Verwendung eines kostengünstigeren Materials ermöglicht.
Schwimmkopf-Baugruppe	Kopf: SA516 Gr.70 / Dichtungsfuge	Ermöglicht die unabhängige Ausdehnung und Kontraktion des Rohrbündels vom Mantel, wodurch thermische Spannungen vermieden werden.
Prallbleche & Stützsysteme	SA516 Gr.70 Kohlenstoffstahl	Lenkt den mantelseitigen Fluss für thermische Effizienz und unterstützt das Rohrbündel.

Wann sollten Sie sich für plattierte Rohrböden entscheiden?

Lösung von Problemen mit differentieller Korrosion

Wenn das rohrseitige Fluid stark korrosiv ist (z. B. Meerwasser, saure Medien), während das mantelseitige Fluid mild ist (z. B. Kühlwasser, Dampf), ist die Verwendung von massivem Edelstahl für den gesamten Hochleistungs-Rohrboden unerschwinglich teuer. Plattierte Rohrböden lösen diesen Widerspruch perfekt, indem sie eine 3-12 mm dicke Schicht aus korrosionsbeständiger Legierung (z. B. 316L) dauerhaft mit einem Kohlenstoffstahlsubstrat verbinden.

Gewährleistung der Schweißintegrität

Die Verbindung (geschweißt oder aufgeweitet) zwischen den Rohrenden und dem Rohrboden ist entscheidend für die Zuverlässigkeit. Bei plattierten Rohrböden werden die Rohre direkt mit demselben 316L-Plattiermaterial verschweißt, wodurch die metallurgischen Probleme vermieden werden, die beim Schweißen ungleicher Stähle auftreten können, und die Lebensdauer der Verbindung gewährleistet wird.

Optimierung der Gesamtprojektkosten

Im Vergleich zu massiven Edelstahl- oder hochlegierten Rohrböden reduzieren plattierte Rohrböden die Materialkosten erheblich und sind somit die ideale Wahl für Projekte, bei denen die Gesamtlebenszykluskosten im Vordergrund stehen.

Kernvorteile und kundenspezifische Dienstleistungen

Gezieltes korrosionsbeständiges Design: Durch die präzise Anwendung teurer korrosionsbeständiger Materialien auf die kritischsten Bereiche (Rohr- und Rohrboden-Kontaktflächen) wird das optimale Gleichgewicht zwischen Leistung und Kosten erreicht.
Hervorragende Wartungsfreundlichkeit: Das Schwimmkopfdesign ermöglicht die einfache Entfernung des gesamten Rohrbündels, was eine gründliche Inspektion, mechanische Reinigung oder Wartung der 316L-Rohre und Rohrbodenoberflächen erleichtert.
Flexible Materialkonfiguration: Wir können die wirtschaftlichste Materialkombination basierend auf Ihren spezifischen rohrseitigen/mantelseitigen Fluideigenschaften empfehlen.
Breite Anwendungsanpassungsfähigkeit: Besonders geeignet für Heizungen/Kühler in der chemischen Industrie, geschlossene Kühlwassersysteme auf Offshore-Plattformen und alle Prozesse, bei denen erhebliche Unterschiede in der Korrosivität der rohrseitigen und mantelseitigen Medien bestehen.

Holen Sie sich Ihre kundenspezifische Engineering-Lösung

Wenn Sie nach einer Wärmetauscherlösung suchen, die langfristige Korrosionsbeständigkeit mit Investitionseffizienz in Einklang bringt, können Ihnen unsere Ingenieure eine professionelle Bewertung zukommen lassen. Bitte senden Sie Ihre Prozessparameter an jimmy@steelseamlesspipe.com um eine detaillierte technische Lösung basierend auf Ihren spezifischen Bedingungen zu erhalten.
