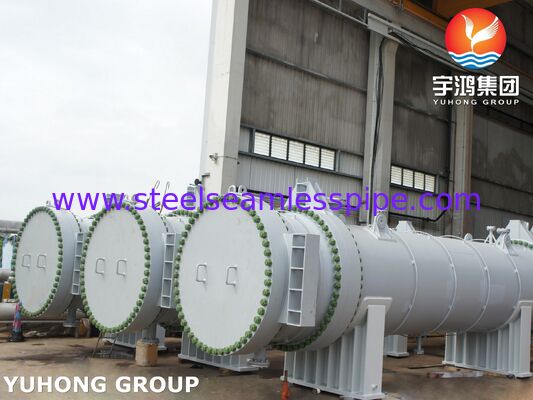

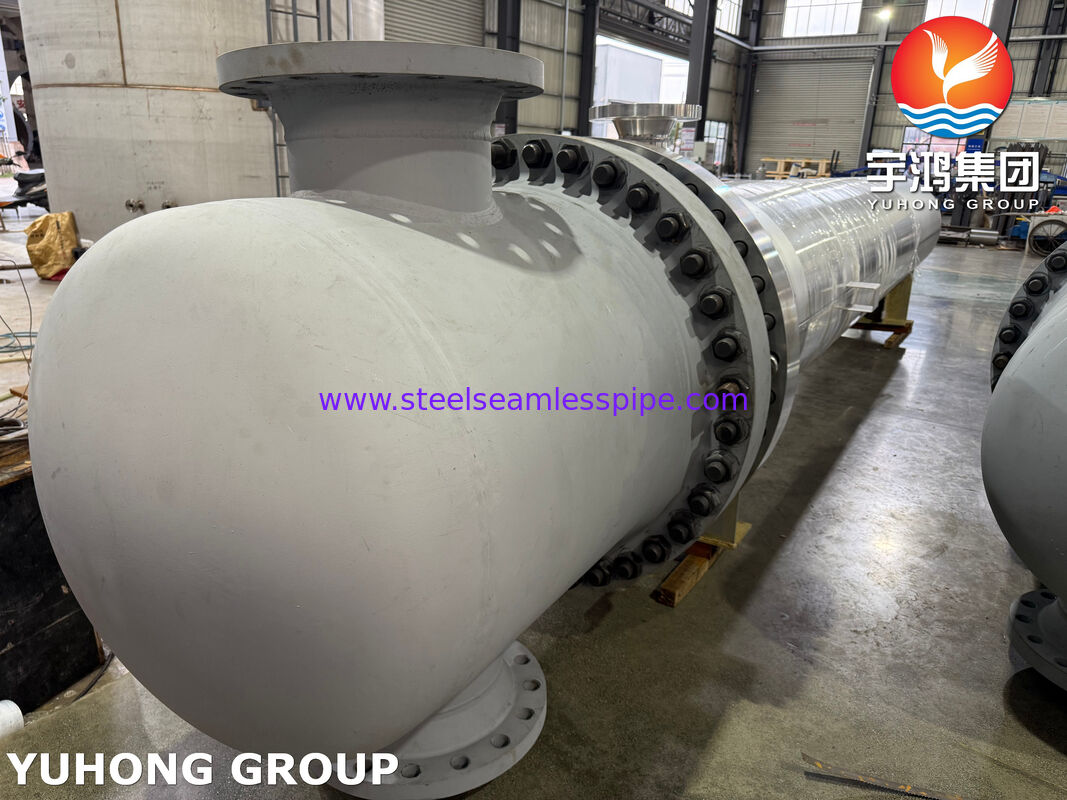

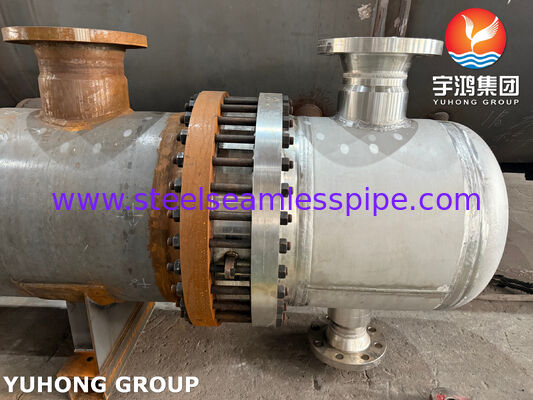

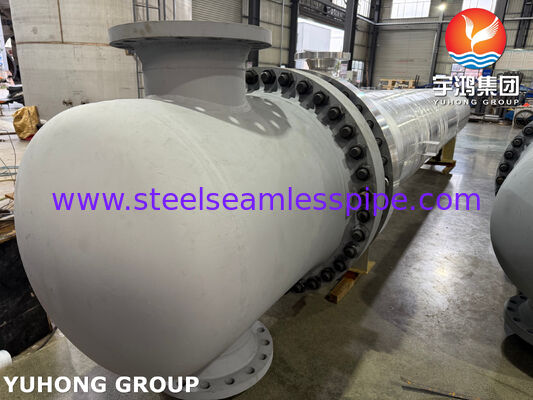

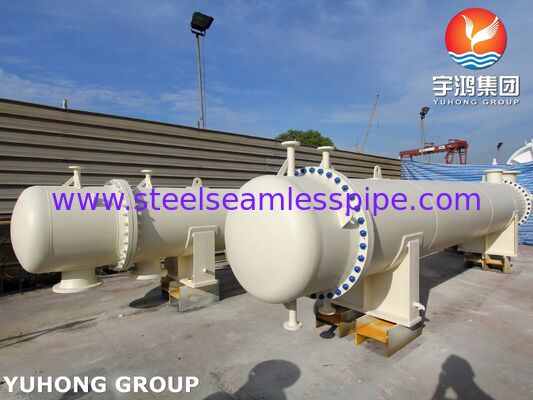

AES-Schwimmkopf-Wärmetauscher | ASME U-gestempelt | TP316L-Röhren für anspruchsvollen Service und einfache Wartung
Yuhong Holding Group: Entwicklung von Hochleistungs-Prozessgeräten
Yuhong Holding Group Co., Ltd. entwickelt und fertigt zertifizierte Wärme- und Drucksysteme für globale Industrien. Unsere umfassenden Fähigkeiten umfassenRohrbündelwärmetauscher nach ASME-Code(einschließlich schwimmender Kopf-, fester Rohrboden- und U-Rohr-Ausführung),Druckbehälter und Luftkühler. Wir sind auch eine zuverlässige Quelle für PräzisionErsatzrohrbündel, Wärmetauscherrohre, Rippenrohre und alle Nebenkomponenten.
Produktübersicht: Der wartbare und robuste AES-Floating-Head-Wärmetauscher
DerAES-Schwimmkopf-Wärmetauscherstellt eine optimale Lösung für anspruchsvolle Prozesse dar, bei denen thermische Belastung, häufige Reinigung oder korrosive Medien im Vordergrund stehen. DasASME U Stamp zertifiziertDie Einheit besteht ausTP316L-Edelstahlrohrund bietet eine Kombination aus hervorragender Korrosionsbeständigkeit, mechanischer Integrität und beispielloser Wartungsfreundlichkeit für langfristige Betriebseffizienz.
Designkonfiguration und Schlüsselkomponenten
| Große Versammlung |
Standardspezifikation/typisches Material |
Funktions- und Designgrundsätze |
| Rohrbündel (abnehmbar) |
Rohre: ASME SB213 TP316L |
Das zentrale Wärmeübertragungselement. TP316L bietet eine verbesserte Lochfraßbeständigkeit. Das gesamte Paket kann zur Wartung extrahiert werden. |
| Schwimmende Kopfbaugruppe |
Abdeckung: SA182 F316L / abgedichtete Verbindung |
Ermöglicht, dass sich Rohrboden und Bündel unabhängig vom Mantel ausdehnen/kontrahieren, wodurch thermische Spannungen vermieden werden. Schlüssel zum „stressfreien“ Design. |
| Shell & Shell-Abdeckung |
ASME SA516 Gr. 70 oder SA240 316L |
Enthält die mantelseitige Flüssigkeit. Die hintere Abdeckung ist abnehmbar, um Zugang zum Schwebekopf zu erhalten und das Bündel herauszuziehen. |
| Stationäre Rohrplatte und Kanal |
SA182 F316L / SA516 Gr.70 |
Bietet den festen rohrseitigen Flüssigkeitseinlass/-auslass und ermöglicht eine einfache Inspektion der Rohrenden ohne Bündelentfernung. |
| Schallwandsystem |
SA516 Gr.70 oder SA240 316L |
Konfigurierbar (segmental, doppelt segmental) zur Optimierung der mantelseitigen Strömungsgeschwindigkeit, der Wärmeübertragung und der Rohrunterstützung. |
Technischer Fokus: Warum ein Floating-Head-Design wählen?
Bekämpfung der Wärmeausdehnung
Wenn zwischen den mantelseitigen und rohrseitigen Flüssigkeiten ein großer Temperaturunterschied (typischerweise > 50 °C) besteht, dehnen sich die Metallkomponenten unterschiedlich aus. Das schwimmende Kopfdesign absorbiert diesen Unterschied durch seine internen beweglichen Komponenten und verhindert so zerstörerische thermische Spannungen, die feste Rohrbodenwärmetauscher nicht sicher erreichen können.
Vereinfachte Wartung und Inspektion
Das Rohrbündel kann vollständig entfernt werden, wodurch alle Rohroberflächen und das Gehäuseinnere vollständig freigelegt werden. Dies erleichtert die mechanische Reinigung, die zerstörungsfreie Prüfung (NDT) oder die Blockierung/den Austausch einzelner Rohre. Dies ist von entscheidender Bedeutung für Prozesse, die zur Skalierung neigen oder eine regelmäßige Integritätsüberprüfung erfordern.
Umgang mit Temperatur- und Druckunterschieden
Dieses Design eignet sich typischerweise für höhere Druck- und Temperaturbereiche und bietet Prozessingenieuren eine größere betriebliche Flexibilität.
Hauptvorteile und maßgeschneiderte Dienstleistungen
- ASME-Konformitätssicherung:Von der Entwurfsprüfung und Materialbeschaffung bis hin zur Endkontrolle und Stempelung folgt der gesamte Prozess dem ASME Boiler and Pressure Vessel Code und gewährleistet so die Einhaltung und Sicherheitsdokumentation, die für Projekte weltweit akzeptiert wird.
- Material- und Prozesskompatibilität:Basierend auf Ihren spezifischen Prozessflüssigkeiten (z. B. chloridhaltige, saure Medien) können wir Ihnen die wirtschaftlichste Materialkompatibilität empfehlen und diese vom Rohrbündel bis zum Mantel optimieren.
- Erweiterter Betriebszyklus:Die Kombination aus wartungsfreundlichem Design und korrosionsbeständigen Materialien reduziert ungeplante Ausfallzeiten erheblich und senkt die Gesamtbetriebskosten (TCO) über den gesamten Lebenszyklus.
- Breites Anwendungsspektrum:Besonders geeignet für die Raffinerieindustrie (z. B. Rohöl-Wärmeaustausch), chemische Reaktionssysteme, Schmierölkühlung und alle verschmutzungsanfälligen Anwendungen, die eine regelmäßige Reinigung erfordern.
