ASTM A254 BHG2 Bundyrohr Instrumentenrohr kupfergelötetes Stahlrohr

ASTM A254 Kupfergelötete Stahlrohre BHG2 Bundy Tube

Ein Bundy-Rohr ist nicht irgendein Stahlrohr; es zeichnet sich durch sein einzigartiges Herstellungsverfahren aus, das ihm außergewöhnliche Eigenschaften verleiht. Seine einzigartige doppelwandige, kupfergelötete Konstruktion verleiht ihm eine beispiellose Kombination aus Festigkeit, Ermüdungsbeständigkeit und Leckagefreiheit, was es zur unangefochtenen ersten Wahl für die wichtigsten Hydraulik- und Kraftstoffleitungen in Fahrzeugen macht.

1. Streifenvorbereitung: Ein kohlenstoffarmer Stahlstreifen (typischerweise ASTM A254 Grade 2) wird zunächst mit einer Kupferschicht beschichtet.

2. Doppelwalzen:Dieser kupferbeschichtete Streifen wird dann durch eine Reihe von Walzen geführt, die ihn zu einem nahtlos aussehenden, doppelwandigen Rohr formen. Der Streifen wird zweimal um seine eigene Längsachse gewalzt, wodurch eine enge, überlappende Naht entsteht.

3. Kupferlöten: Das Rohr wird dann durch einen kontinuierlichen Ofen mit kontrollierter Atmosphäre (einem Wasserstoff-Stickstoff-Gemisch) geführt. Die Hitze schmilzt die Kupferbeschichtung an der Naht, die als Lötfüllmetall dient. Die Kapillarwirkung zieht das geschmolzene Kupfer in die gesamte Länge der Naht und erzeugt eine starke, gleichmäßige und leckagefreie metallurgische Verbindung.

4. Dimensionierung und Zuschnitt: Das gelötete Rohr wird dann abgekühlt, durch Ziehmatrizen gezogen, um präzise Endabmessungen (AD, Wandstärke) zu erreichen, und auf Länge geschnitten.

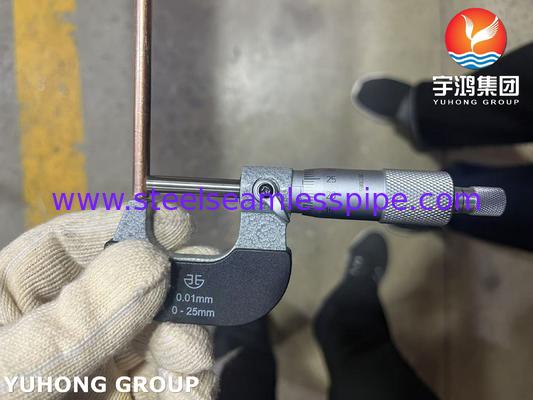

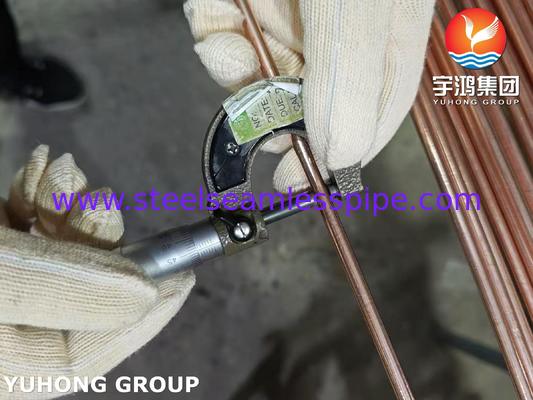

Maßgenauigkeit

*Sondergrößen: Wir sind in der Lage, Bundy-Rohrgrößen herzustellen, die nicht regelmäßig verwendet werden. Durch die Kombination eines oder mehrerer Verfahren des Kaltziehens und Glühens können Bundy-Rohre in vielen anderen Größen hergestellt werden, um den Anforderungen für spezielle Anwendungen gerecht zu werden.

Allgemeine Größe und Toleranz

Vergleich mit alternativen Rohren

Anwendungen

1. Automobil & Transport (Größte Anwendung)

2. Kälte- & Klimatechnik

3. Wärmetauscher

4. Luft- & Raumfahrt

5. Industrielle Anwendungen

6. Hydraulik-Steuerungssysteme

7. Instrumentenrohre
