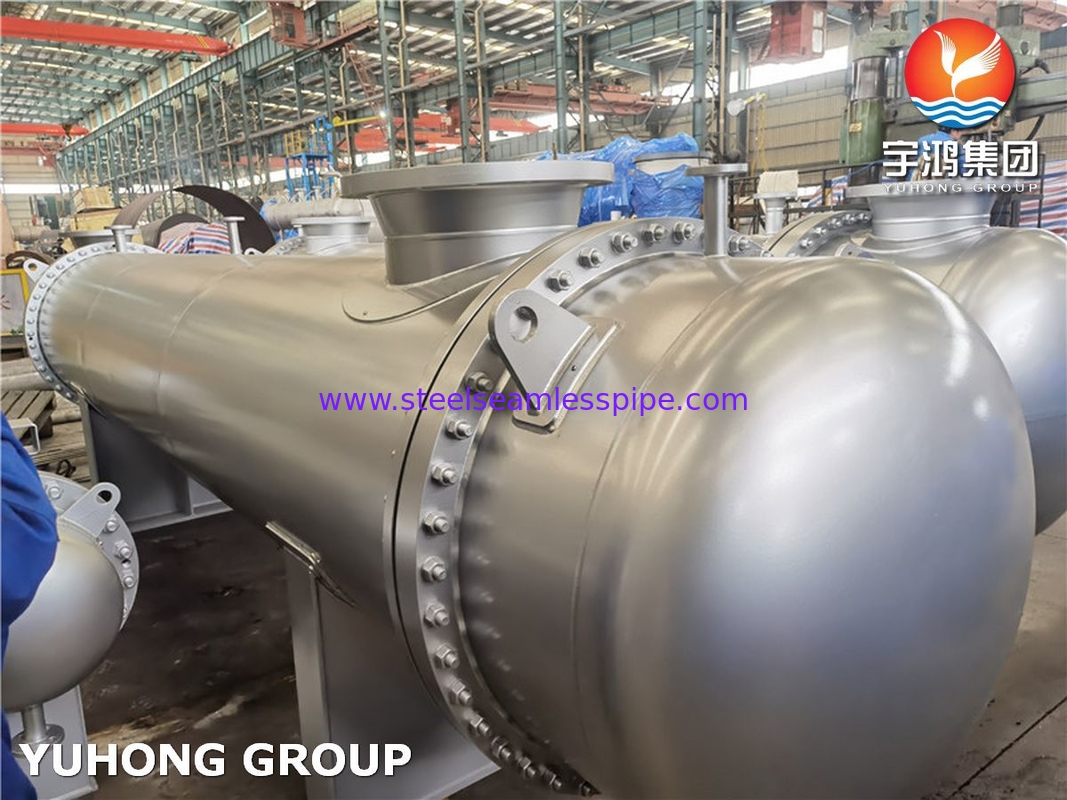

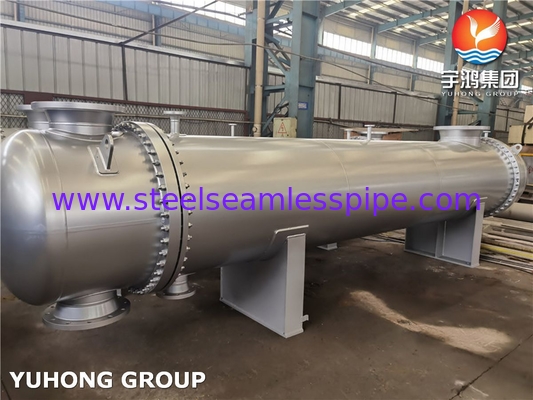

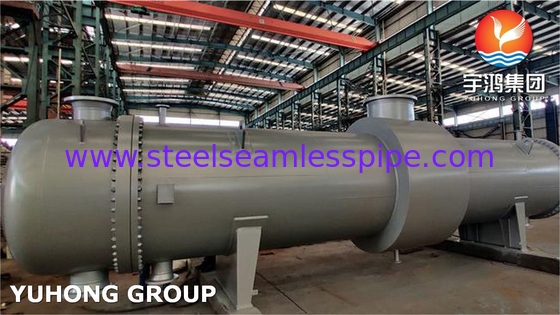

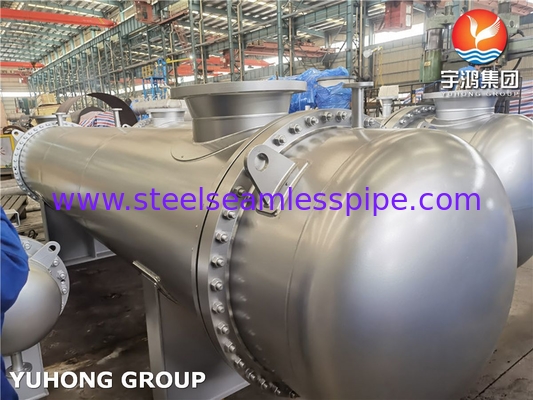

API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII

API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII

  • API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII
  • API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII
  • API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII
API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII
Produktdetails:
Herkunftsort: China
Markenname: YUHONG
Zertifizierung: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Modellnummer: Oberteil- und Rohrwärmetauscher
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: 1--1000000 USD
Verpackung Informationen: Paletten
Lieferzeit: 45 bis 150 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50Sets/Months
Kontakt
Alle Produkte
Nahtlose Rohre aus Edelstahl (286)
Edelstahl-nahtloses Rohr (275)
Duplexedelstahl-Rohr (127)
Duplexedelstahl-Rohr (28)
Nadelröhre (102)
Flossenröhrchen (619)
Wärmetauscher (16)
Wärmetauscherrohr (425)
Wärmetauscher-Rohrbund (37)
Wärmetauscher-Rohrboden (116)
Wärmetauscherleitblech (36)
Luftkühler (8)
Druckbehälter (4)
Edelstahl geschweißtes Rohr (57)
Edelstahl geschweißtes Rohr (112)
Nickel-Legierungs-Rohr (259)
Nickel-Legierungs-Rohr (78)
Kupferlegierungs-Rohr (222)
Legierter Stahl-Rohr (182)
Titanrohr (10)
helles getempertes Rohr (153)
Rauchrohr (141)
Stahlinstallation (797)
Stahlflansch (583)
Andere (388)
Teile für Verkleidungen (7)
Ausführliche Produkt-Beschreibung
Standard für Schalen- und Rohrwärmetauscher: API 660 -Wärmetauscher aus Schale und Rohr Oberteil- und Rohrwärmetauscherentwurf: THEMA, ASME VIII
Schalen- und Rohrwärmetauscher Rohrblattmaterial: Edelstahl, Duplexstahl, Nickellegierung, Kupferlegierung, Legierungsstahl, Titan, Verkleidung Schalen- und Rohrwärmetauscher-Rohrstandard: Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Anhang I
Schalen- und Rohrwärmetauscher Rohrblatt: Schwebende, stationäre Schlauchblätter Schalen- und Rohrwärmetauscher stationärer Baffler: Längsschaltfläche, Verstärkungsschaltfläche, Querschaltfläche, Kreuzschaltfläche
Nicht-Dokumentation von Schalen- und Rohrwärmetauschern: RT, PT, MT, UT, PMI
Hervorheben:

ASME Rohrbündelwärmetauscher

,

TEMA Shell Tube Heat Exchanger

API 660 Rohrbündelwärmetauscher, TEMA-Standard, ASME U-Stempel, ASME VIII

Die Yuhong-Gruppe verfügt über mehr als 35 Jahre Erfahrung im Projektgeschäft und hat bis heute über 2000 Projekte abgeschlossen und in über 85 Länder exportiert. Die Marke Yuhong hat sich bereits weltweit einen guten Ruf erworben, 85 % der Bestellungen stammen von Stammkunden. Vorteile der Yuhong-Gruppe: Rohrbündelwärmetauscher , das Material umfasst: Edelstahl, Duplex-Stahl, Super-Duplex-Stahl, Nickellegierung, legierter Stahl, Kupfer und Kupferlegierung, Titan, Kohlenstoffstahl, Overlay-Beschichtung & Explosionsbeschichtung.   Wir können unterstützen: Thermische Berechnung (HTRI), Mechanische Berechnung (PV Elite), GA-Zeichnung und Detailzeichnungen, alle Verfahrenskontrolldokumente (JIC, PQR, WPS, WPQ, ZfP, ......), Alle unsere Wärmetauscher entsprechen dem TEMA-Standard und können mit dem ASME U-Stempel versehen werden, wir können auch Wärmetauscher nach Kundenentwurf herstellen.



Merkmale von Rohrbündelwärmetauschern.
Rohrbündelwärmetauscher Typisch im TEMA-Code Vorteile Einschränkungen
Festrohrwärmetauscher BEM, AEM, NEN 1. Bietet maximale Wärmeübertragungsfläche für einen bestimmten Mantel- und Rohrdurchmesser. 1. Die Mantel- oder Außenseite der Rohre ist
unzugänglich für mechanische Reinigung.
2. Bietet Einzel- und Mehrfachrohrdurchgänge, um die richtige Geschwindigkeit zu gewährleisten. 2. Keine Vorkehrung, um eine differentielle Wärmeausdehnung zu ermöglichen, die zwischen der Rohr- und der Mantelseite entsteht. Dies kann durch die Bereitstellung eines Dehnungsfugen auf der Mantelseite berücksichtigt werden.
3. Weniger kostspielig als Ausführungen mit herausnehmbarem Bündel.
Wärmetauscher mit Schwimmkopf AEW, BEW, BEP, AEP, AES, BES 1. Schwimmendes Rohrbodenblech ermöglicht eine differentielle Wärmeausdehnung zwischen dem Mantel und dem Rohrbündel. 1. Um den Schwimmkopfdeckel bereitzustellen, ist es notwendig, ihn an das Rohrbodenblech zu schrauben. Der Schraubkreis erfordert die Verwendung von Platz, an dem eine große Anzahl von Rohren platziert werden könnte.
2. Sowohl das Rohrbündel als auch die Mantelseite können inspiziert und mechanisch gereinigt werden. 2. Rohre können sich nicht unabhängig voneinander ausdehnen, so dass enorme thermische Schockanwendungen vermieden werden sollten.
3. Packungsmaterialien führen zu Einschränkungen des Auslegungsdrucks und der Temperatur.
U-Rohr-Wärmetauscher mit herausnehmbarem Bündel BEU, AEU 1. U-Rohr-Design ermöglicht eine differentielle Wärmeausdehnung zwischen dem Mantel und dem Rohrbündel sowie für einzelne Rohre. 1. Aufgrund des U-Bogens werden einige Rohre in der Mitte des Rohrbündels weggelassen.
2. Sowohl das Rohrbündel als auch die Mantelseite können inspiziert und mechanisch gereinigt werden. 2. Aufgrund des U-Bogens können Rohre nur mit chemischen Verfahren gereinigt werden.
3. Weniger kostspielig als Ausführungen mit Schwimmkopf oder gepacktem Schwimmkopf. 3. Aufgrund der U-Rohr-Verschachtelung ist der Austausch einzelner Rohre schwierig.
4. Kein Einzelrohrdurchgang oder echter Gegenstromfluss ist möglich.
5. Die Wandstärke des Rohrs am U-Bogen ist dünner als am geraden Teil der Rohre.
6. Das Ablassen des Rohrkreislaufs ist schwierig, wenn er mit der vertikalen Position mit der Kopfseite nach oben positioniert ist.



Festrohrwärmetauscher:

API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII 0



Wärmetauscher mit Schwimmkopf:

API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII 1



U-Rohr-Wärmetauscher mit herausnehmbarem Bündel:

API 660 Schalen- und Rohrwärmetauscher TEMA Standard ASME U Stempel ASME VIII 2



1. Mantel
2. Manteldeckel
3. Mantelflansch (Kanalende)
4. Mantelflansch (Deckelende)
5. Mantelstutzen oder -anschluss
6. Schwimmendes Rohrbodenblech
7. Schwimmkopfdeckel
8. Schwimmkopfflansch
9. Schwimmkopf-Stopfbuchse
10. Schwimmkopf-Stützring
11. Festes Rohrbodenblech
12. Kanal oder fester Kopf
13. Kanaldeckel
14. Kanalstutzen oder -anschluss
15. Rohr (gerade)
16. Rohre (U-Typ)
17. Zuganker und Abstandshalter
18. Quer- (oder Kreuz-) Prallbleche oder Stützplatten
19. Längsprallbleche
20. Prallbleche
21. Schwimmkopfstütze
22. Durchgangstrennung
23. Entlüftungsanschluss
24. Ablaufanschluss
25. Instrumentenanschluss
26. Ausdehnungsbalg
27. Stützsättel
28. Hebeösen
29. Wehr
30. Flüssigkeitsstandanschluss



Größe und Tag:

ASTM EN Teile für Wärmetauscher,

EN Teile für Wärmetauscher,

ASTM-Wärmetauscherteile
