ASTM B111 / ASME B111 C44300 Kupfer-Nickel-Legierungsrohr für Wärmetauscher

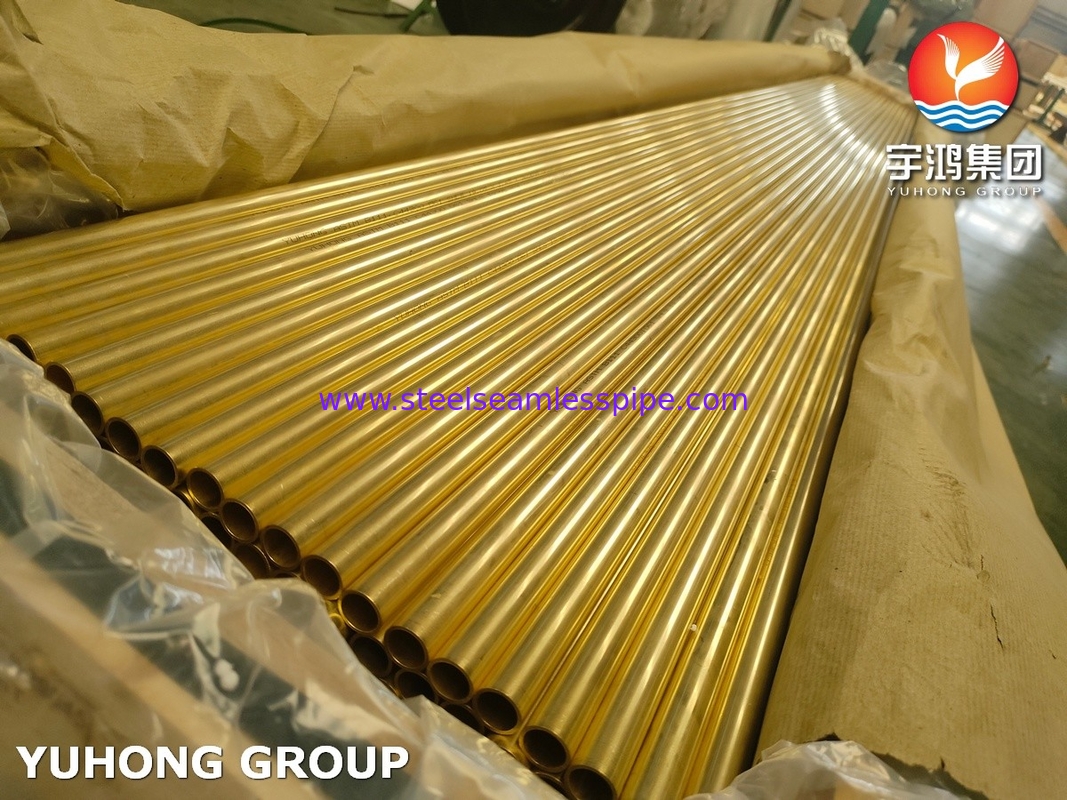

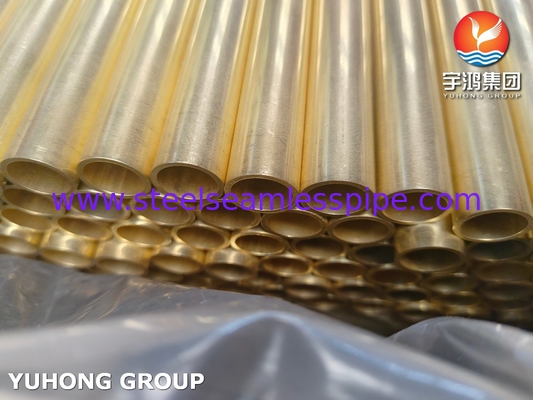

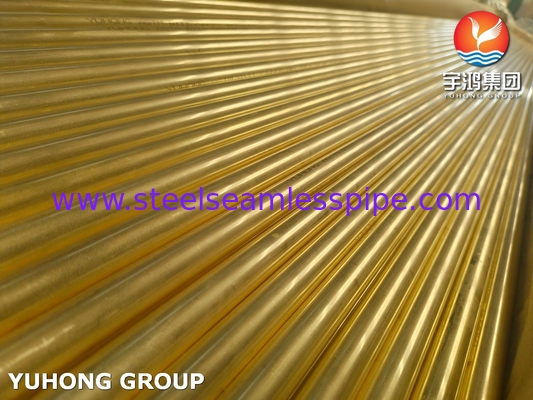

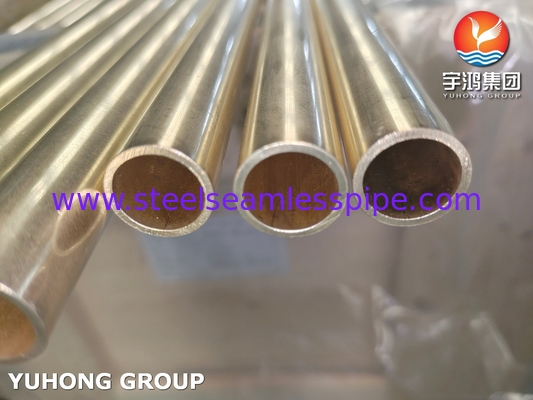

ASTM B111 / ASME SB-111 C44300 Rohr ist ein nahtloses oder geschweißtes Kupferlegierungsrohr, das gemäß den Standards ASTM B111 und ASME SB-111 hergestellt wird und für raue Umgebungen konzipiert ist.
Seine Hauptbestandteile sind Kupfer (70-73%), Zink (26-29%), Zinn (0,9-1,2%) und Spuren von Arsen (0,02-0,06%). Der Zusatz von Arsen verbessert die Beständigkeit gegen Entzinkungskorrosion erheblich und eignet sich für stark korrosive Medien wie Meerwasser und Brackwasser. Dieses Material hat eine ausgezeichnete Wärmeleitfähigkeit (hoher Wärmeaustauschwirkungsgrad) und mechanische Eigenschaften (geglühte Zugfestigkeit von etwa 380 MPa, Dehnung von 40%) und wird häufig in Wärmetauscherrohren und Kondensatorrohren in Schiffen, Dampfkondensatoren von Kraftwerken und chemischen Anlagen verwendet.
Während der Herstellung ist es notwendig, eine hydrostatische Prüfung, Wirbelstrom-/Ultraschallprüfung und eine Überprüfung der chemischen Zusammensetzung durchzuführen. Die ASME-Version betont zusätzlich die strikte Einhaltung der Anforderungen für Druckbehälteranwendungen. Ähnliche entzinkungsbeständige Legierungen sind C44400 (arsenhaltiges Marine-Messing) und C68700 (Aluminium-Messing).
O61bezieht sich in der Regel auf einen Glühzustandscode für Kupfer- und Kupferlegierungsmaterialien, der häufig in ASTM-Standards zu finden ist. Bei der Herstellung von Kupferrohren oder Kupferlegierungsrohren (wie Marine-Messing C44300) gibt der Zustandscode den Leistungszustand des Materials nach einer spezifischen Wärmebehandlung an:
"O" steht für geglüht, was die Kaltverfestigung beseitigt und die Duktilität durch Erhitzen und langsames Abkühlen verbessert.
"61" gibt spezifische Glühprozessparameter (wie Temperatur, Zeit) und endgültige Leistungsanforderungen an. Beispielsweise kann der O61-Zustand einem mittelweichen Zustand entsprechen, der bestimmte Festigkeit und Formbarkeit berücksichtigt und sich für Szenarien wie Kondensatoren und Wärmetauscher eignet, die sowohl Korrosionsbeständigkeit als auch Verarbeitbarkeit erfordern.
In Standards wie ASTM B111 werden ähnliche Codes (wie O60, O61) verwendet, um die mechanischen Eigenschaften von Rohren (wie Zugfestigkeit und Dehnung) zu standardisieren, um sicherzustellen, dass sie für unterschiedliche technische Anforderungen geeignet sind.
Vorteil von B111 C44300 Kupfer-Nickel-Legierungsrohr
Ein Vorteil des B111 C44300 Kupfer-Nickel-Legierungsrohrs ist seine ausgezeichnete Korrosionsbeständigkeit. Dieses Legierungsrohr ist speziell dafür ausgelegt, rauen Umgebungen, einschließlich Meerwasser und Salzlösungen, standzuhalten. Es ist hochbeständig gegen Korrosion durch Chloride, was es zu einer bevorzugten Wahl für Anwendungen im maritimen Bereich macht.
Darüber hinaus bietet das B111 C44300 Kupfer-Nickel-Legierungsrohr eine gute Wärmeleitfähigkeit. Dies bedeutet, dass es Wärme effizient übertragen kann, was es ideal für Wärmetauscheranwendungen macht. Es hilft, optimale Temperaturniveaus aufrechtzuerhalten und die Gesamtleistung des Systems zu verbessern.
Ein weiterer Vorteil ist seine hohe Festigkeit und Haltbarkeit. Das B111 C44300 Kupfer-Nickel-Legierungsrohr hat gute mechanische Eigenschaften, einschließlich hoher Zug- und Streckgrenze. Dies ermöglicht es, hohem Druck und mechanischer Belastung standzuhalten und langfristige Zuverlässigkeit und Leistung zu gewährleisten.
Darüber hinaus bietet dieses Legierungsrohr eine ausgezeichnete Formbarkeit und Schweißbarkeit. Es kann leicht in verschiedene Formen und Größen gefertigt und geformt werden, was es vielseitig für verschiedene Anwendungen macht. Es ermöglicht auch ein einfaches Schweißen, was eine effiziente Installation und Montage ermöglicht.
Insgesamt bietet das B111 C44300 Kupfer-Nickel-Legierungsrohr eine Kombination aus Korrosionsbeständigkeit, Wärmeleitfähigkeit, Festigkeit und Formbarkeit, was es zu einer zuverlässigen und vielseitigen Wahl für eine Vielzahl von Anwendungen macht, insbesondere in der Schifffahrt und in der Wärmeübertragungsindustrie.
Chemische Zusammensetzung:
| Bezeichnung |
Chemische Zusammensetzung % |
| Cu |
Sn |
Al |
As |
Ni |
Fe |
Mn |
Pb max. |
Zn |
| C44300 |
70.0-73.0 |
0.9-1.2 |
– |
0.02-0.06 |
– |
0.06 max |
– |
0.07 |
Rem |
| C68700 |
76.0-79.0 |
– |
1.8-2.5 |
0.02-0.06 |
– |
0.06 max |
– |
0.07 |
Rem |
| C70400 |
Rem |
– |
– |
– |
4.8-6.2 |
1.3-1.7 |
0.3-0.8 |
0.05 |
1.0max |
| C70600 |
Rem |
– |
– |
– |
9.0-11.0 |
1.0-1.8 |
1.0max |
0.05 |
1.0max |
| C71500 |
Rem |
– |
– |
– |
29.0-33.0 |
0.4-1.0 |
1.0max |
0.05 |
1.0max |
| C71640 |
Rem |
– |
– |
– |
29.0-32.0 |
1.7-2.3 |
1.5-2.5 |
0.05 |
1.0max |
Anwendungen
-
Schiffbau: Verwendung für Schiffskondensatoren, Meerwasserentsalzungsanlagen, Offshore-Plattform-Wärmetauscher und hält der Langzeiterosion durch Meerwasser stand.
-
Energie und Strom: Verwendung als Dampfkondensatorrohre in Wärme-/Kernkraftwerken, mit effizienter Wärmeübertragung und Beständigkeit gegen Hochtemperatur- und Hochdruck-Wasserdampfumgebungen.
-
Chemische und petrochemische Industrie: Verwendung für Verdampfer und Kühler in sauren oder alkalischen Medien, um chemischer Korrosion und Erosionskorrosion zu widerstehen.
-
Öl und Gas: Verwendung für Wärmeaustauschsysteme und Meerwasserkühlleitungen in der Öl- und Gasraffination.
-
Industrieanlagen: Kälteanlagen, Klimaanlagen und allgemeine industrielle Wärmeaustauscher, die Festigkeit und Verarbeitbarkeit ausgleichen (z. B. ist der Glühzustand O61 für komplexe Formanforderungen geeignet)
